4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja 4.3 Automaatin sijoittaminen paikalleen Ohjelmistoversiosta 708.1 alkaen Painos 05/2015 240 4.3.6 Piirilevyjen kuljetuskor keud en säätäminen alust avasti  T yönn…

Käyttöohje SIPLACE X-sarja 4 Asentaminen ja käyttöönotto

Ohjelmistoversiosta 708.1 alkaen Painos 05/2015 4.3 Automaatin sijoittaminen paikalleen

239

4.3.4 Piirilevyjen kuljetuskorkeudet automaatissa

Automaatti voidaan asentaa seuraaville piirilevyjen kuljetuskorkeuksille:

900 mm ± 15 mm 4

930 mm ± 15 mm (vakiokorkeus) 4

950 mm ± 15 mm (SMEMA-korkeus) 4

4.3.5 Työkalut ja apuvälineet

Automaatin korkeuden asettamiseen tarvitset seuraavanlaisia työkaluja ja apuvälineitä:

– Kiintoavain, avainväli 36, tuotenro 00096286-01

– Konejalkojen korkeussäätö tehdään M24x2x120-säätöruuvilla käyttäen avainkokoa 36 mm

– Haka-avain 135 - 145 keskimmäisten konejalkojen säätämiseen,

tuotenro 00376519-xx

– Yksipäinen kiintoavain, avainväli 65, tuotenro 00353827-0, avainväli 65 keskimmäisen kone-

jalan kuusiovastamutteria M24 varten

– Kuusiokoloavain, koko 10, tuotenro 00373926-01, keskimmäisiin konejalkoihin kuuluvien vä-

likappaleiden kiinnittämiseen käytettäviä kuusiokoloruuveja M12x80 varten

– Kuusiokoloavain, koko 19, tuotenro 00373928-01, neljään ulompaan konejalkaan kuuluvien

kiinnityskappaleiden alustavaan kiinnittämiseen käytettävää kuusiokoloruuvia M24x90 varten

– Kuusiopää momenttiavaimeen, koko 19, kiristysmomentti 130 Nm

neljän ulomman konejalan lopulliseen asentamiseen

– Konevesivaaka: Tarkkuus 0,02 mm/m

– Haarukkatrukki (tekniset tiedot, ks. 4.1.4.3 sivulla 220).

– Ilmatyynykuljetusjärjestelmä: SIPLACE HSxx, tuotenro 00119002-S01 (valinnaisesti)

OHJE

Piirilevyn kuljetuskorkeudella ymmärretään piirilevykuljetushihnan yläpinnan ja koneja-

lan alareunan välistä etäisyyttä.

4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja

4.3 Automaatin sijoittaminen paikalleen Ohjelmistoversiosta 708.1 alkaen Painos 05/2015

240

4.3.6 Piirilevyjen kuljetuskorkeuden säätäminen alustavasti

 Työnnä haarukkatrukin haarukka automaatin alle kuvan 4.3 - 2 mukaisesti.

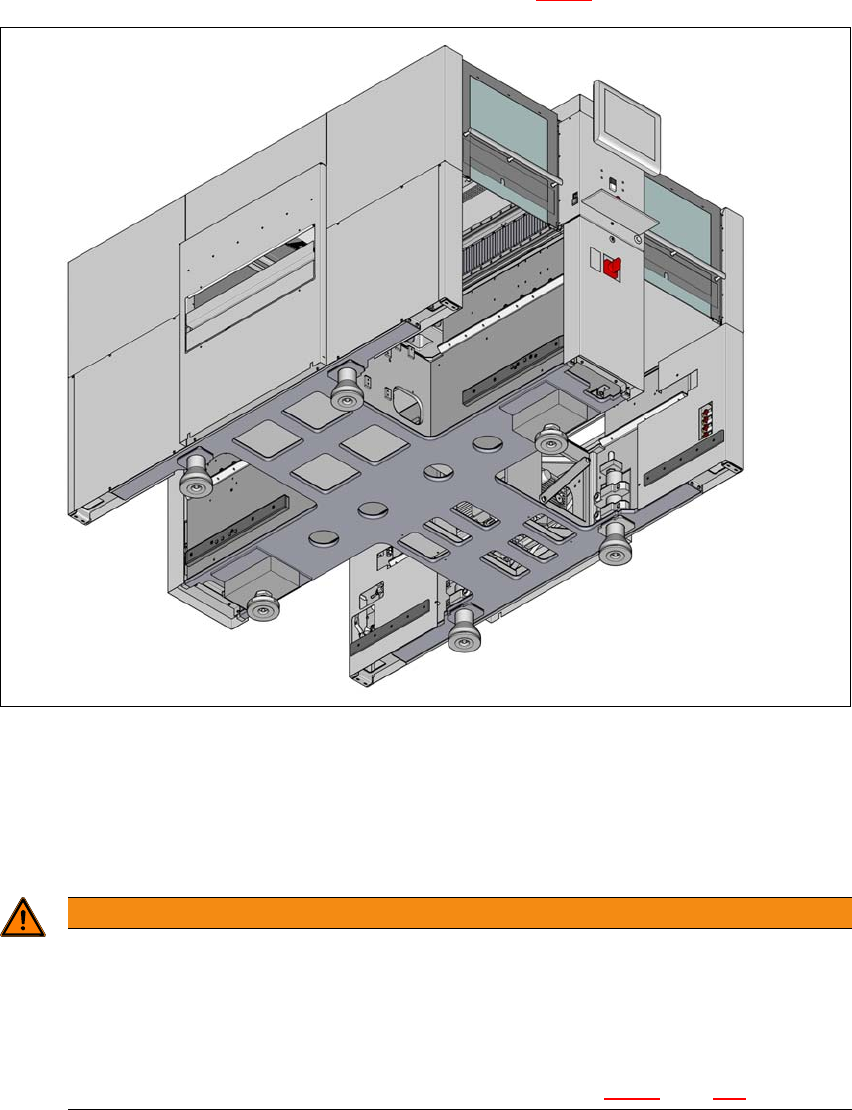

Kuva 4.3 - 2 Tukipinnat - haarukka piirilevyjen kuljetussuunnassa (esimerkki: SIPLACE X2 S / X3 S / X4 S)

(1) Tukipinnat haarukkatrukin haarukalle

Ota ehdottomasti huomioon seuraavat ohjeet ennen automaatin nostamista, jotta automaatille ei

voi aiheutua peruuttamattomia vaurioita:

VAROITUS

Haarukan piikkien liian suuren etäisyyden aiheuttama vaurioiden vaara!

Konejalkojen etäisyys on 776 mm. Koneen runko voi vääntyä, jos haarukan piikkien etäi-

syyttä kasvatetaan niin paljon, että haarukan piikit ovat automaatin nostamisen aikana

koneen rungon sivuosan alla.

 Avaa haarukan piikkejä aina vain sen verran, että piikit ovat edelleenkin konejalko-

jen sisäpuolelle jäävällä alueella (nostopinnat, ks. kuva 4.3 - 2

, sivu 240).

Käyttöohje SIPLACE X-sarja 4 Asentaminen ja käyttöönotto

Ohjelmistoversiosta 708.1 alkaen Painos 05/2015 4.3 Automaatin sijoittaminen paikalleen

241

 Nosta automaatti haarukkatrukilla noin 35 mm:n korkeudelle. Näin vältyt loukkaamasta jalko-

jasi, jos koneen jalat laskeutuvat vahingossa.

Automaatti pysyy pystyssä kuudella jalalla.

– 4 uloimmaista konejalkaa (kohta 1 kuvassa 4.3 - 4

, sivu 242)

– uloimmainen konejalka piirilevyjen kuljetuskorkeuksia 900, 930 ja 950 mm varten,

pituus 439 mm, tuotenro 03000890-02 (kohta 1 kuvassa 4.3 - 3

– 2 keskimmäistä konejalkaa (kohta 2 kuvassa 4.3 - 4

, sivu 242), varustettu tarvittaessa 2 väli-

kappaleella (kohta 3 ja kohta 4 kuvassa 4.3 - 4

, sivu 242) korkeuden säätämistä varten.

Kuva 4.3 - 3 Uloimmaiset konejalat - kaksi versiota (mitat millimetreinä)

VAROITUS

Yksipuolisen kuormituksen aiheuttama vaurioiden vaara!

Jos konejalat kuormittuvat vain toiselta puolelta esimerkiksi automaatin kallistumisen

vuoksi, konejalkojen kiinnittimet voivat vääntyä.

 Huomioi, että haarukka kuormittuu tasaisesti automaattia nostettaessa.

 Käytä haarukan ja automaatin välissä tukevaa alustaa.

 Käytä avustajaa, jonka tehtävänä on seurata automaatin nostamista sekä varmis-

taa, että automaatti ei voi kallistua sivulle.
