4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja 4.3 Automaatin sijoittaminen paikalleen Ohjelmistoversiosta 708.1 alkaen Painos 05/2015 246 4 4 4 Avaa varovasti kump aakin kuusiokolo ruuvia M2 4x90 (ko hta 2 k…
Käyttöohje SIPLACE X-sarja 4 Asentaminen ja käyttöönotto
Ohjelmistoversiosta 708.1 alkaen Painos 05/2015 4.3 Automaatin sijoittaminen paikalleen
245
Ruuvaa keskimmäisen konejalan kierrereikään välikappaleen alapinnalla.
Suuntaa molemmat välikappaleet seuraavanlaisesti:
– Paineilmamoduulin sivulla olevan välikappaleen aukko on piirilevyjen kuljetussuunnan
puolella (ks. kohta 4 kuvassa 4.3 - 4
, sivu 242).
– Virransyöttömoduulin sivulla olevan välikappaleen aukko on vastakkaisella puolella piiri-
levyjen kuljetussuuntaan nähden (ks. kohta 3 kuvassa 4.3 - 4
, sivu 242).
Kiinnitä molemmat välikappaleet neljällä kuusiokoloruuvilla M12x80 (ks. kohta 4 kuvassa 4.3
- 6). Käytä lisäksi ruuvimeisselisarjaa 10 mm avainmitalla.
4.3.6.2 Uloimmaisten konejalkojen korkeuden säätäminen alustavasti
4

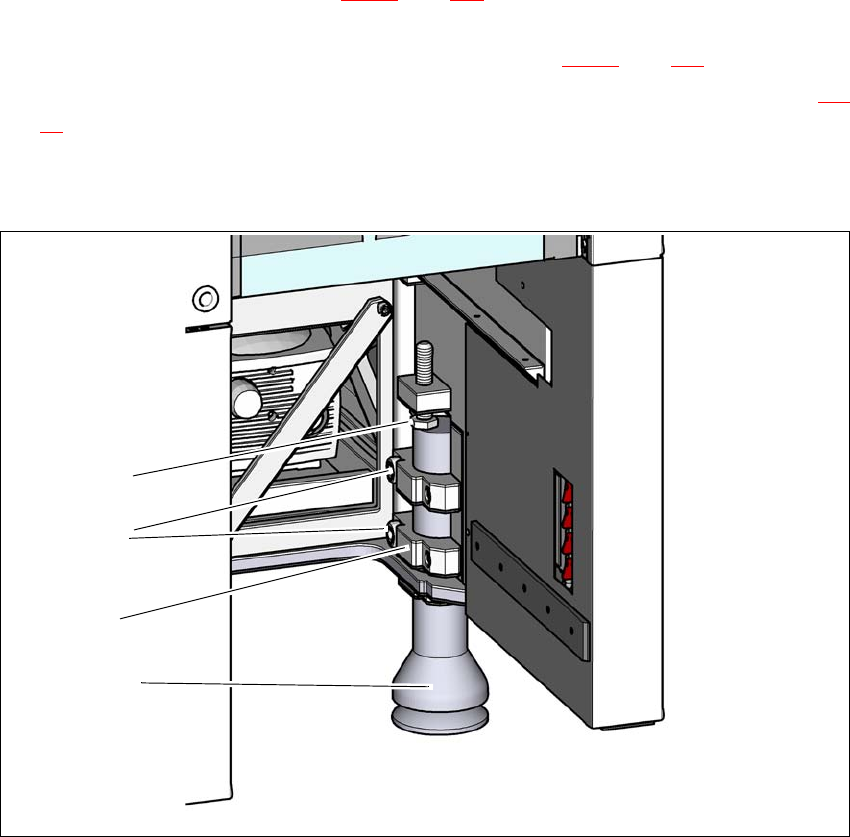

Kuva 4.3 - 7 Uloimmaisten konejalkojen korkeuden säätäminen alustavasti
(1) korkeudensäädön säätöruuvi M24x2x120
(2) uloimmainen konejalka
(3) kiinnityskappale
(4) kuusiokoloruuvi M24x90
(4)
(2)
(1)
(3)
4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja
4.3 Automaatin sijoittaminen paikalleen Ohjelmistoversiosta 708.1 alkaen Painos 05/2015
246
4
4
4
Avaa varovasti kumpaakin kuusiokoloruuvia M24x90 (kohta 2 kuvassa 4.3 - 7, sivu 245) ruu-
vauskärjen (avainmitta 19 mm) ja anna uloimmaisen konejalan (kohta 1 kuvassa 4.3 - 7
, sivu
245
) liukua hitaasti vasteeseen saakka alas.
Aseta haluttuun PL-kuljetuskorkeuteen sopiva konejalka sisään.
– uloimmainen konejalka piirilevyjen kuljetuskorkeuksia 900, 930 ja 950 mm varten,
pituus 439 mm, tuotenro 03000890-02 (kohta 1 kuvassa 4.3 - 4
, sivu 242)
Suorita esiasetus jokaiselle ulommalle konejalalle.
Konejalan alapinnan ja konerungon alareunan välisellä etäisyyden tulee olla seuraavien ar-
vojen mukainen:
Säädä säätöruuvia M24x2x120 (kohta 3 kuvassa 4.3 - 7, sivu 245) avainvälin 36 kiintoavai-
mella siten, että etäisyydet sopivat edellisen taulukon perusteella yhteen käytettävän kulje-
tuskorkeuden kanssa.
HUOMIO
Nauhajäteliu'un aiheuttama viiltojen vaara!
Nauhajäteliu'ussa olevat terävät reunat voivat aiheuttaa viiltoja kierrettäessä korkeuden
säätämiseen tarkoitettua säätöruuvia M24x2x120 (kohta 1 kuvassa 4.3 - 7
, sivu 245).
Käytä kestäviä turvakäsineitä.
VAROITUS
Raskaat koneen osat
Konejalat ovat erittäin painavia. Jalat voivat pudota yksittäisten ruuvien avaamisen yh-
teydessä ja aiheuttaa siten ruhjevammoja.
Konetta on nostettava hieman konejalkojen vaihtamisen yhteydessä.
Varmista, että kukaan ei oleskele vaaravyöhykkeellä. Seurauksena voi olla ruhje-
vammoja, mikäli konetta siirtyy tai laskeutuu vahingossa.
VAROITUS
Älä siirrä konettal
Kuljettimen sivuohjaimet voivat vaurioitua.
Huolehdi siitä, että kone ei tällöin siirry paikaltaan, jotta myöskään kuljettimen si-
vuohjaimet eivät voi vahingoittua.
piirilevyjen
kuljetuskorkeus
Etäisyys konejalan alapinnasta
konerungon alareunaan
900 mm 190 mm
930 mm 220 mm
950 mm 240 mm
Käyttöohje SIPLACE X-sarja 4 Asentaminen ja käyttöönotto
Ohjelmistoversiosta 708.1 alkaen Painos 05/2015 4.3 Automaatin sijoittaminen paikalleen
247
Laske sitten automaattia varovasti alas haarukkatrukilla, kunnes koneen jalat koskettavat ta-
saisesti maata. Toisen henkilön on joka tapauksessa laskutapahtuman aikana valvottava au-
tomaatin vakaata tilaa. Tarvittaessa on ulommaisten konejalkojen lukitusta hieman
löysättävä.
Laske automaattia edelleen varovasti alaspäin, kunnes uloimmaiset konejalat koskettavat
korkeuden säätämiseen tarkoitettuja säätöruuveja M24x2x120 (kohta 3 kuvassa 4.3 - 7
, sivu
245
).
Varmista, että keskimmäiset konejalat (ks. kohta 2 kuvassa 4.3 - 4, sivu 242) eivät vielä kos-
keta lattiaa. Tarvittaessa ruuvaa keskimmäisiä konejalkoja vielä hieman sisään automaattiin
tai välikappaleeseen.
4
OHJE
Automaatin lopullisen säädön kuvaus sisältyy kappaleeseen 4.3.8.1
, sivulla 250.
