4.3.7.1 Piirilevyjen kaksoiskuljettimen konejalkojen etäisyydet

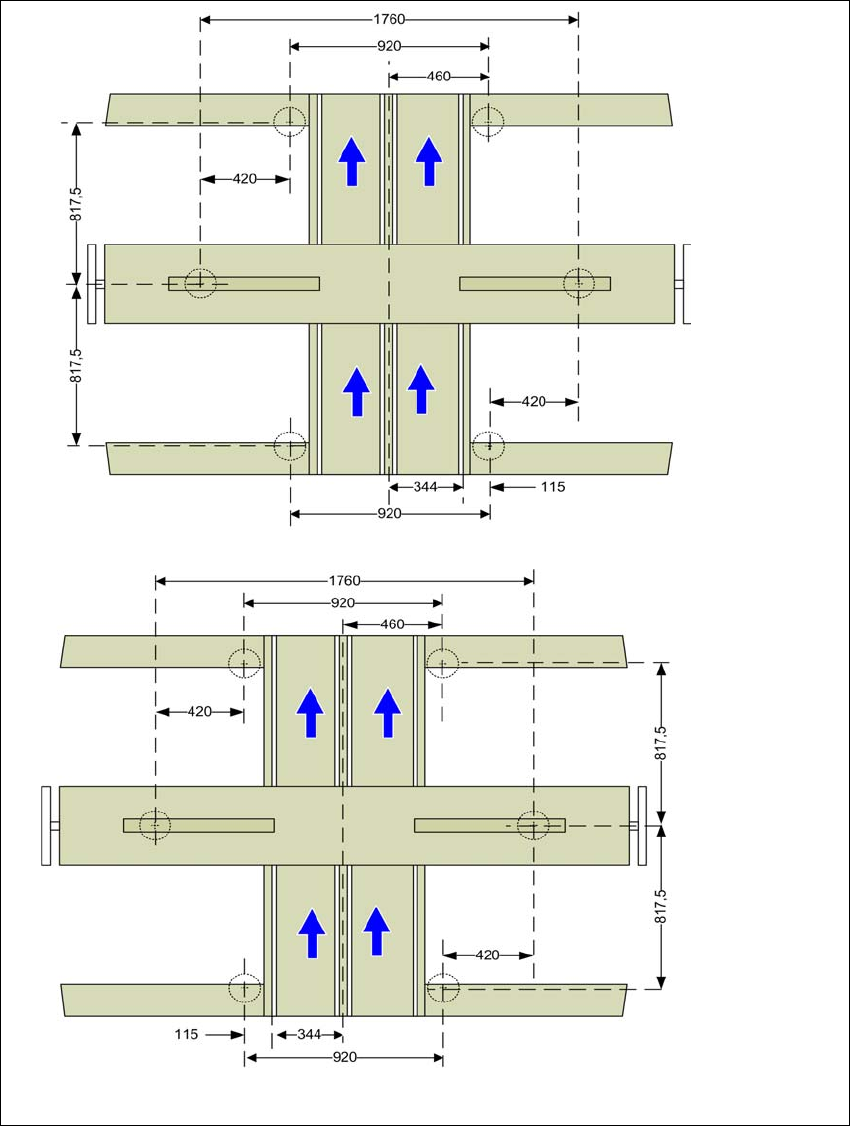

Kuva 4.3 - 9 Piirilevyjen kaksoiskuljettimen konejalkojen etäisyydet millimetreinä

Kuljettimen kiinteä sivuohjain

ääriasennossa oikealla

a) Mitta riippuu kiinteän sivuohjaimen asennosta. Kaikki mitat millimetreinä.

Kuljettimen kiinteä sivuohjain

ääriasennossa vasemmalla

4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja

4.3 Automaatin sijoittaminen paikalleen Ohjelmistoversiosta 708.1 alkaen Painos 05/2015

250

4.3.8 Automaatin integrointi linjaan

 Noudata yleisiä varo-ohjeita, jotka on esitetty kappaleessa 4.3.1, sivulla 235.

 Noudata automaatin kuljettamista koskevia varo-ohjeita, jotka on esitetty kappaleessa 4.3.2,

sivulla 236

 Työkalut ja apuvälineet on ilmoitettu kappaleessa 4.3.5, sivulla 239.

4.3.8.1 Automaatin kohdistaminen ja säätäminen linjaan

 Nosta automaattia haarukkatrukilla, kunnes koneen paino ei ole enää konejaloilla.

 Määritä linjan automaateissa käytettävä piirilevyjen kuljetuskorkeus ja säädä korkeus korkeu-

den säätämiseen tarkoitetun kuusioruuvin avulla suunnilleen oikealle tasolle.

 Asenna tarvittaessa käytettävän piirilevyjen kuljetuskorkeuden vaatimat konejalat (ks. 4.3.6

sivulla 240).

 Sijoita automaatti haarukkatrukilla vapaaseen paikkaan linjalla.

 Varmista tällöin, että piirilevykuljettimet ovat keskenään linjassa ja tarkasta etäisyys edelli-

seen automaattiin.

 Kohdista automaatti konevesivaa'an avulla X-ja Y-suunnassa.

 Sijoita konevesivaaka vuoron perään sekä X- että Y-suunnassa piirilevykuljettimen sivuoh-

jainten päälle ladonta-alueella 1 (ks. kuva 4.3 - 10

). Piirilevyjen kuljetusleveys on esiasetettu:

Yksittäiskuljetin 210 mm

Kaksoiskuljetin, kaista 1 100 mm

Kaksoiskuljetin, kaista 2 210 mm 4

 Mittaa piirilevykuljetinhihnan yläpinnan ja lattian välinen etäisyys. Tämän etäisyyden tulee

olla 900 mm, 930 mm tai 950 mm.

VAROITUS

Vaurioiden vaara!

Yksipuolinen, nopea koneen jalkojen osuminen maahan johtaa koneen jalkojen kiinnityk-

sen vääristymiin.

 Laske automaattia hitaasti alas.

 Käytä avustajaa, jonka tehtävänä on varmistaa, että kaikki konejalat koskettavat sa-

manaikaisesti lattiaa.

OHJE

 Aseta vesivaaka kaksoiskuljettimen yhteydessä asennusta varten X-suunnassa

aina vain automaatin ulommaisille koneenalustoille.

Käyttöohje SIPLACE X-sarja 4 Asentaminen ja käyttöönotto

Ohjelmistoversiosta 708.1 alkaen Painos 05/2015 4.3 Automaatin sijoittaminen paikalleen

251

Kuva 4.3 - 10 Automaatin säätäminen X- ja Y -suunnassa

 Säädä säätöruuvia M24x2x120 (kohta 1 kuvassa 4.3 - 11, sivu 252) avainvälin 36 kiintoavai-

mella siten, että konevesivaa'an libelli ei poikkea nollapisteestä vaadittavan piirilevyjen kulje-

tuskorkeuden kohdalla.
