Käyttöohje SIPLACE X-sarja 5 Koneella suoritettavat tehtävät Ohjelmistoversiosta 708.1 alkaen Painos 05/2015 5.5 Käyttöliittymä 275 5.5 Käyttöliittymä Käyttöliittymä on ja ettu seuraavana kuvattuihin alueisiin. 5 Kuva 5.…
5 Koneella suoritettavat tehtävät Käyttöohje SIPLACE X-sarja
5.4 SIPLACE-linjan pysäyttäminen Ohjelmistoversiosta 708.1 alkaen Painos 05/2015
274
5.4 SIPLACE-linjan pysäyttäminen
5
5.4.1 Asemien pysäyttäminen
Toimi seuraavasti ennen aseman kytkemistä pois päältä:
Lopeta kaikki ladontatoimenpiteet, niin että koneessa ei ole enää yhtään piirilevyä.
Tarkasta, ovatko kaikkien ladontapäiden Z-akselit pääteasennossaan ylhäällä.
Tarkasta, onko ladontapäissä vielä komponentteja ja poista ne tarvittaessa.
Poistu asematietokoneen ohjelmistosta näkymästä
Asetukset --> Koneasetukset --> Koneen sammuttaminen...
Kun tietokone on ajettu alas, kytke asema pääkytkimellä pois päältä.
5.4.2 Poistuminen ohjelmistosta SIPLACE Pro (Windows)
Mene SIPLACE Pro:n valikkolistan kohtaan Objekti --> Lopetus.
Sulje tietokoneen kaikki muut ohjelmat.
Mene Windows-Start-valikon kohtaan Shut Down.
HUOMIO
Noudata aina seuraavassa kuvattuja toimintaohjeita, ennen kuin pysäytät linjan.
Käyttöohje SIPLACE X-sarja 5 Koneella suoritettavat tehtävät
Ohjelmistoversiosta 708.1 alkaen Painos 05/2015 5.5 Käyttöliittymä
275
5.5 Käyttöliittymä
Käyttöliittymä on jaettu seuraavana kuvattuihin alueisiin.
5
Kuva 5.5 - 1 Käyttöliittymän elementit näkymässä "Tuotanto" (esimerkkinä SIPLACE X4i)
Selitykset
(1) Tilakenttä (status- ja virhenäytöt)
(2) Käsittelyalue / näyttöalue
(3) työkalurivi
(4) inforivi
(5) Näyttö konfiguraatiomuutosten ja lisävarusteiden, esim. barcode-käytön esittämiseksi
(1)
(2)
(3)
(4)
(5)
5 Koneella suoritettavat tehtävät Käyttöohje SIPLACE X-sarja
5.5 Käyttöliittymä Ohjelmistoversiosta 708.1 alkaen Painos 05/2015
276
5.5.1 Tilakenttä
Tilakentässä esitetään koneen nykytila, viimeksi esiintyneet virheet ja seuraavaksi suoritettava
toimenpide.

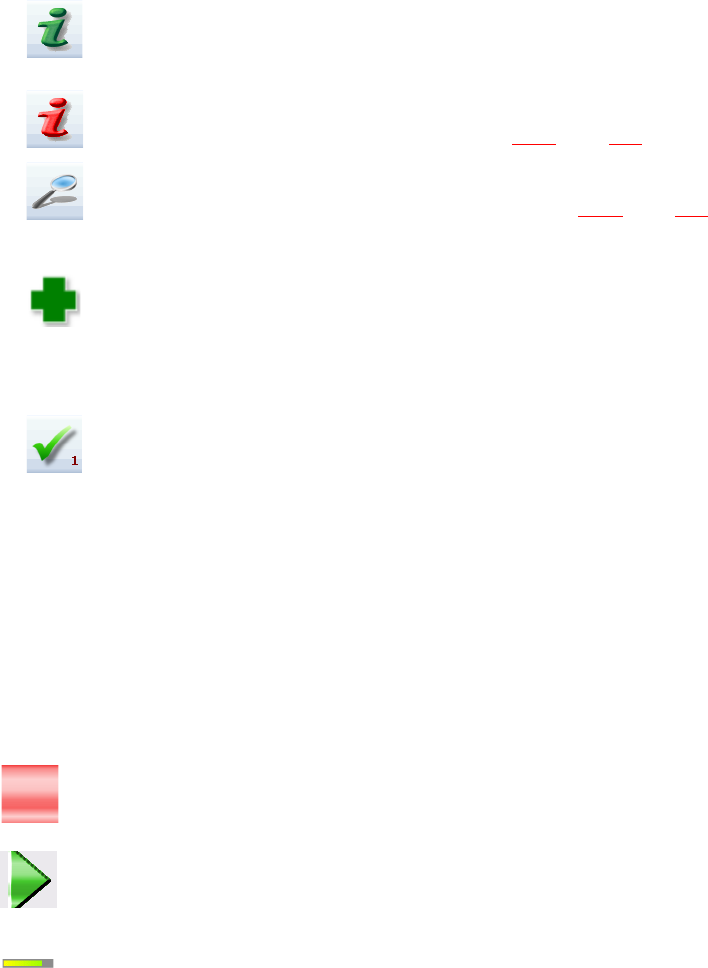

Tilakentän oikeassa reunassa esitetään tilasta riippuen seuraavat kuvakkeet:
(Vihreä) Avaa kulloistakin näkymää koskevan tilannekohtaisen ohjeen. Kaikki näytöllä olevat käyt-
töelimet kuvaillaan lyhyesti
(Punainen) Käynnistää opastusjärjestelmän, joka esittää parhaillaan esiintyvän häiriön mahdolli-
sen syyn ja korjaustoimenpiteet (ks. kappale 5.6.1
, sivu 283).
Avaa dialogi-ikkunan, jossa on nähtävissä virheen aiheuttaja, virheilmoitusteksti sekä virheen il-
maantumisen päivämäärä ja kellonaika (ks. kappale 5.6.1
, sivu 283). Täältä käsin voi myös pyy-
tää apua sen hetkiseen virheeseen.
Avaa parhaillaan esiintyvää häiriötä koskevan yksityiskohtaisen näkymän. Tästä näkymästä voi
siirtyä suoraan virheiden korjaamistoimenpiteiden kohdalle (ilmestyvät näyttöön vain määrättyjen
virheilmoitusten yhteydessä).
Poistaa tilakentästä parhaillaan näkyvän virheen.
5.5.2 Näyttö- ja käsittelyalue
Tällä alueella esitetään kytkinpinnat toimintojen asettamiseen/laukaisemiseen, yleistietoa piirile-
vystä, varustelusta, valmistuserästä ja muita ohjeita.
Animoitujen ja eri väreillä merkittyjen kohteiden avulla esitetään eri toimintoja tai tiloja (esim. la-
donta, asetuspaikka tyhjä jne.).
Näytöllä "Tuotanto" (perusnäyttö) ilmaistaan tiettyjä käyttötiloja (ladonta, virhe jne.).
Käsittelyn pysäytys. Käynnissä oleva ladonta pysähtyy.
Käsittelyn jatkaminen. Piirilevyjen ladonta käynnistyy tai jatkuu.
Edistymispalkki
Jokaiselle piirilevylle näytetään, kuinka pitkälle ladonta on edistynyt.
