Käyttöohje SIPLACE X-sarja 5 Koneella suoritettavat tehtävät Ohjelmistoversiosta 708.1 alkaen Painos 05/2015 5.5 Käyttöliittymä 279 5.5.4 Asemasof twaren käyttö sen eri näytöillä Useimpien työkalurivin välityksellä avatt…
5 Koneella suoritettavat tehtävät Käyttöohje SIPLACE X-sarja
5.5 Käyttöliittymä Ohjelmistoversiosta 708.1 alkaen Painos 05/2015
278
täyttöasteen nä-
kymä
Käyttäjä näkee ladonnan aikana jatkuvasti, milloin yksittäiset kul-
jettimet ovat tyhjentymässä ja milloin ne on täytettävä uudelleen.
Piirilevyt Piirilevyn ja ladontapositiolistan näyttö.
Piirilevyn ja komponenttien tarkastus ja asetus.
Merkinnän opetus
Tiedotukset Nykyisiä ja aikaisempia tapahtumia koskevien tiedoitusten näyttö.
Tiedotukset on eritelty niiden tyypin perusteella. Näyttöön voi ha-
kea taulukon, jossa on ilmoitettu kaistavirheet, kuljetusvirheet,
konevirheet, yleiset virheet ja ketjutetut virheilmoitukset (ks. kap-
pale 5.6
, sivu 282).
tilastot Ladontahehoa, laatua ja poisheitettyä materiaalia koskevien tilas-
totietojen näyttö. Koneiden ladontanopeuden ja piirilevyjen näyttö.
OIS:in (Operator Information System) käynnistys, katso tarkemmat
tiedot OIS:in dokumentaatiosta.
Live-kuva ladon-
nan aikana
Yksittäisten kameroiden live-kuvien näyttö.
Vasta käyttötasolta "Advanced production" (laajennettu tuotanto)
alkaen:
Vision-Dump-tietojen näyttö ja tallennus.
huollon tila Sisältää koneen huoltotilaa koskevia tietoja.
Lisätietoja aiheesta on saatavissa kunnossapitoa käsittelevästä
oppaasta.
Asetukset Sisältää kaikki asetukset ja optiot.
Käyttötason, käyttöliittymän kielen asetus.
Koneasetusten, käyttäjäasetusten, koneoptioiden ja ohjelmisto-
optioiden näyttö ja muuttaminen, ks. kappale 5.5.5
, sivu 281.
Sensorien ja toi-
mintojen tarkas-
tus
Sisältää testausta ja diagnooseja koskevaa informaatiota ja toimin-
tija.
Koneen Start-painikkeen toiminnan asetus
Käytettävissä vasta käyttötasolta "Advanced production" (laajen-
nettu tuotanto) alkaen:
Kokonaisreferenssiajo, C&P20-pään toimintojen testaus.
Yksittäistoiminnat ja ja jatkuvat ajot. Jokaista portaalia ohjataan
erikseen.
huolto Service-Tools.
Käytettävissä vasta käyttötasolta "Service (Asiakas)" alkaen.
SIPLACE ladonta-automaatin asetus ja kalibrointi, embedded
software -versioiden download:us, kokonaiskoneen kalibrointi ja
konfigurointi.
Kuvake Näyttö Kuvaus
Käyttöohje SIPLACE X-sarja 5 Koneella suoritettavat tehtävät
Ohjelmistoversiosta 708.1 alkaen Painos 05/2015 5.5 Käyttöliittymä
279
5.5.4 Asemasoftwaren käyttö sen eri näytöillä
Useimpien työkalurivin välityksellä avattavien näkymien (ks. kappale 5.5.3, sivu 277) tapauksessa
käyttöliittymän oikeassa reunassa on pystysuora lisätyökalurivi, josta voi avata erilaisia alinäky-
miä ja toimintoja.
5
Esimerkki: Näkymä "Syöttömoduuli, komponentit ja pipetit"
Napsauta työkalurivin kuvaketta "Syöttömoduuli, komponentit ja pipetit" .
Näytölle avautuu seuraava näyttö:
5
Kuva 5.5 - 3 Käyttöliittymä näkymässä "Syöttömoduuli, komponentit ja pipetit" (esimerkkinä SIPLACE SX2)
Selitykset
(1) Työkalurivi (painike "Syöttömoduuli, komponentit ja pipetit")
(2) Näkymän "Syöttömoduuli, komponentit ja pipetit" pystysuora työkalurivi
(3) Ladonta-alue 2:llä portaalilla
(4) Portaalin 2 pipettienvaihdon painike
Konfiguroinnin voi tarkastaa napsauttamalla esimerkiksi portaalin 1 kohtaa "WPC" (painike
4).
OHJE
Yksittäisten toimintojen yksityiskohtainen kuvaus sisältyy online-ohjeeseen.
(1)
(2)
(3)
(4)
5 Koneella suoritettavat tehtävät Käyttöohje SIPLACE X-sarja
5.5 Käyttöliittymä Ohjelmistoversiosta 708.1 alkaen Painos 05/2015
280
Esiin tulee seuraava näyttö
5

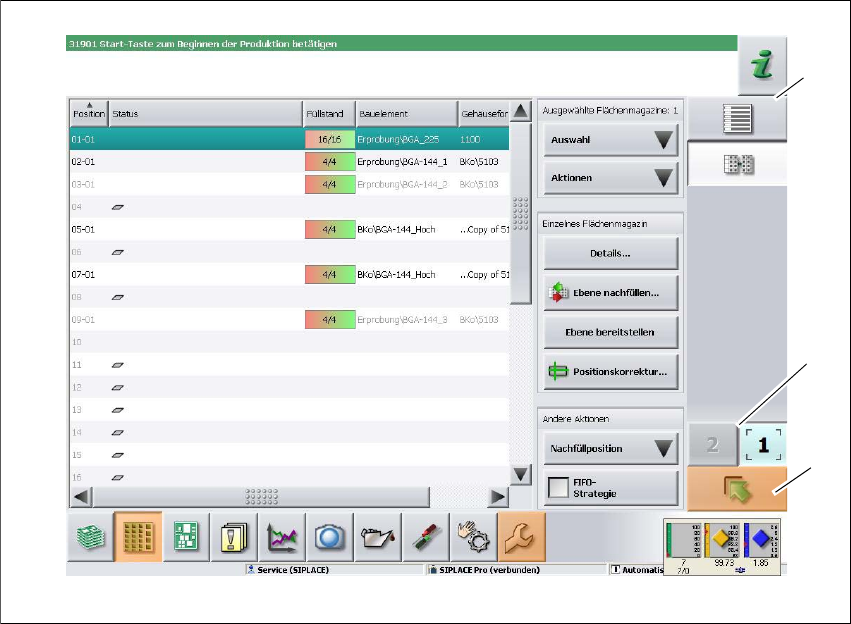

Kuva 5.5 - 4 Käyttöliittymä näkymässä "WPC" (esimerkkinä SIPLACE SX2)
Selitykset
(1) Pystysuora työkalurivi "WPC"
(2) Painike "Yksi taso ylemmäksi". Painikkeella voi palata edelliseen näkymään (tässä: näkymä
"Syöttömoduuli, komponentit ja pipetit", ks. edellinen kuva)
(3) Painikkeet suoraan toiseen portaaliin vaihtamiseksi
(1)
(2)
(3)
