5 Koneella suoritettavat tehtävät Käyttöohje SIPLACE X-sarja 5.6 Hälytystiedot ja online-ohje Ohjelmi stoversiosta 708.1 alkaen Painos 05/2015 282 5.5.6 Sovelluspohjainen käyttö värillisten merkintöjen avulla Käyttöliitt…
Käyttöohje SIPLACE X-sarja 5 Koneella suoritettavat tehtävät
Ohjelmistoversiosta 708.1 alkaen Painos 05/2015 5.5 Käyttöliittymä
281
5.5.5 Asetukset
Näytöllä "Asetukset" voi muuttaa eri käyttäjäasetuksia, softwareoptioita ja koneoptioita.
Napsauta työkalurivin kuvaketta "Asetukset" .
Oikeassa reunassa on nähtävissä lisätyökalurivi. Seuraavassa taulukossa on kuvattu lyhyesti ku-
vakkeet ja asetukset.

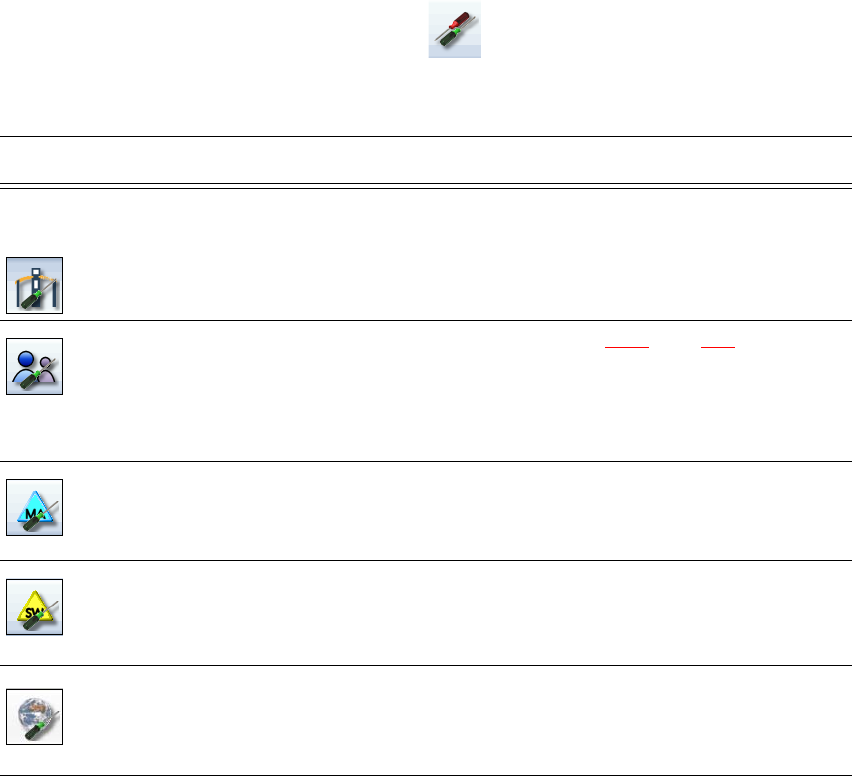

Kuvake Asetukset Kuvaus
Kone-
asetukset
Vain tasoille "Laajennettu tuotanto", "Service (Asiakas) " tai "Ser-
vice SIPLACE".
Käyttötavan ja optioiden (esim. ajo-optioiden) asettaminen.
Koneen alasajo.
Vaihto käyttöjärjestelmään.
Käyttäjä-
asetukset
Käyttötason asettaminen (ks. kappale 5.3.3
, sivu 270).
Kielen asettaminen. Vakiona valittavissa on "Saksa" tai "Englanti".
Käytettävissä on kieli-CD muiden kielten asentamista varten.
Muita optioita voi asettaa käyttötasolta "Laajennettu tuotanto" al-
kaen.
Koneoptiot Käyttötasolla "Tuotanto" et voi muuttaa optioita.
Koneoptioiden konfigurointi.
Ohjelmisto-optiot Vain käyttötasoille "Service Asiakas" tai "Service SIPLACE".
Täällä voi aktivoida erilaisa testaustoimintoja.
Koneeseen yh-
distettyjen ulkois-
ten järjestelmien
yleiskuva
Yleiskuvaus kaikista yhteyksistä ulkoisiin järjestelmiin (esim. OIS,
SetupCenter). Yhteyden statuksen ja varatun muistilan näyttö tai
yhteyden järjestelmään poisto.
5 Koneella suoritettavat tehtävät Käyttöohje SIPLACE X-sarja
5.6 Hälytystiedot ja online-ohje Ohjelmistoversiosta 708.1 alkaen Painos 05/2015
282
5.5.6 Sovelluspohjainen käyttö värillisten merkintöjen avulla
Käyttöliittymässä voi korostaa kuvakkeita, painikkeita ja näyttöjä eri väreillä. Näet heti erilaisista
värillisistä korostuksista, milloin tarvitaan esim. käyttäjän toimenpidettä tai onko esillä varoituksia.
Asemasoftwaressa käytetään seuraavia värimerkintöjä:
5
5.6 Hälytystiedot ja online-ohje
Jos ladonta-automaatissa esiintyy hälytyksiä toiminnan aikana, käyttölliittymän tilakentässä häly-
tysilmoitus näytetään punaisena. Kuvake Hälytystieto on nyt aktiivinen.
Punaisella korostettu painike työkalurivillä ilmaisee, että käyttäjän toimenpidettä tarvitaan.
Väri Tila Merkitys
Punainen Hälytys Tarvitaan käyttäjän toimenpide.
Vain näkymässä "Syöttömoduuli, komponentit ja pipetit".
Oranssi varoitus Ohje on valmiina käyttäjälle.
Käyttäjän toimenpidettä ei välittömästi tarvita.
Vain näkymässä "Syöttömoduuli, komponentit ja pipetit".
Vihreä käsiteltävänä Kone on kuvakkeen tai painikkeen hallinnassa ja tilanne on
OK.
Vain näkymissä "Tuotanto", "Syöttömoduuli, komponentit ja
pipetit", "Piirilevy", "Anturien ja toimintojen tarkastus" ja "Huol-
to".
Vilkkuva vih-
reä
kone odottaa pii-
rilevyä
Korvaa tilan "Busy", jos kone on tuotantokäytössä valmiina,
mutta ei tuota, koska piirilevyä ei ole käytettävissä.
Aseta piirilevy koneeseen.
Vain näytössä "Tuotanto".
Käyttöohje SIPLACE X-sarja 5 Koneella suoritettavat tehtävät
Ohjelmistoversiosta 708.1 alkaen Painos 05/2015 5.6 Hälytystiedot ja online-ohje
283
5
Kuva 5.6 - 1 Hälytysilmoitus näkymässä "Tuotanto" (esimerkkinä SIPLACEX4i)
Selitykset kuvaan 5.6 - 1
(1) Hälytysnumero
(2) Hälytysilmoitus: Hälytyksen lyhyt kuvaus
(3) Kuvake "Lisätietoja": yksityiskohtaisten tietojen haku näyttöön (esim. virheen aiheuttaja,
kellonaika virheen esiintymishetkellä)
(4) Kuvake "Hälytyksen kuittaus": hälytysnäytön poistamiseen
(5) Kuvake "Tietoja hälytyksestä": esiintyvää hälytystä koskevan ohjeen haku näyttöön
5.6.1 Nykyistä hälytystä koskevien tietojen hakeminen näyttöön
Parhaillaan esiintyvää hälytystä koskevat tiedot voi hakea näyttöön käynnistämällä aseman tieto
koneen opastusjärjestelmän. Tämä tapahtuu napsauttamalla kuvaketta . Näytölle avautuu
Opastusjärjestelmän pääikkuna hälytystietoineen. Tiedot koskevat sitä näytöllä sillä hetkellä ole-
vaa hälytystä, josta apu käynnistettiin.
Kun hälytyksen aiheuttanut vika on korjattu ja kone on automaattisesti havainnut korjauksen, hä-
lytys poistetaan automaattisesti tilakentästä.
Jos korjausta ei tunnisteta automaattisessti, hälytyksen voi poistaa tilakentästä manuaalisesti.
Napsauta tätä varten kuvaketta . Hälytysilmoitus katoaa tilakentästä.
12
3
4
5
