5.7 Valopylväät ja äänitorvi
5.7.1 Yleistä
Valopylväät ilmoittavat automaatin käyttötilat ja toimintahäiriöt. Äänitorvi ilmoittaa äänimerkin
avulla hälytyksestä. SIPLACE-automaatteihin voidaan asentaa joko kaksi- tai kolmivärinen valo-
pylväs. Käytettävän (kaksi- tai kolmivärisen) valopylväsjärjestelmän asetukset tapahtuvat auto-
maattisen konfigurointitoiminnon avulla, ks. aseman ohjelmiston asennusohje, tuotenumero
00196771-xx.
5.7.1.1 Kaksivärinen valopylväs (vakiomalli)

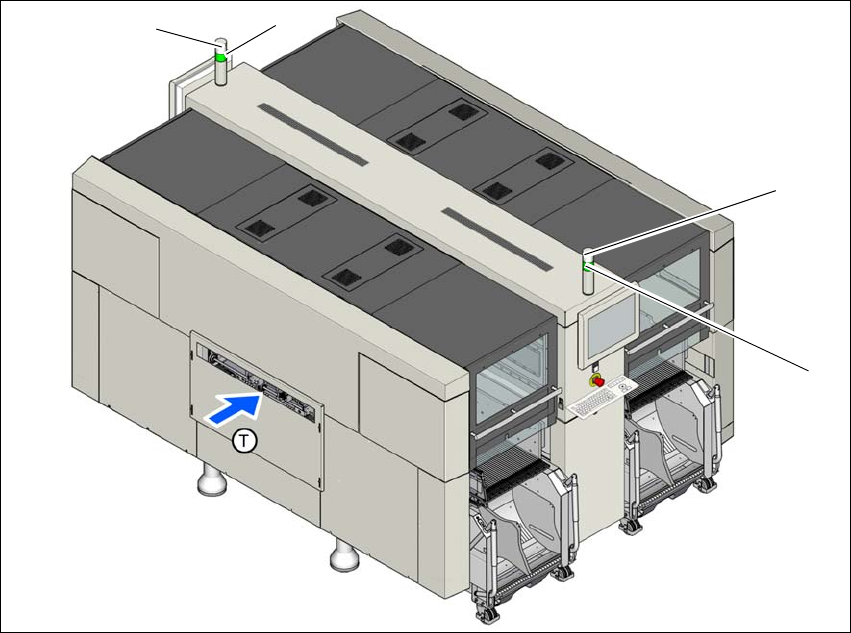

Kuva 5.7 - 1 Käyttötilojen merkkivalot (esimerkki: SIPLACE X2 S / X3 S / X4 S)
L1 valkoinen merkkivalo, oikealla
L2 vihreä merkkivalo, oikealla
L3 valkoinen merkkivalo, vasemmalla
L4 vihreä merkkivalo, vasemmalla
T Piirilevyn kuljetussuunta
(L2)
(L1)
(L3)
(L4)
Käyttöohje SIPLACE X-sarja 5 Koneella suoritettavat tehtävät
Ohjelmistoversiosta 708.1 alkaen Painos 05/2015 5.7 Valopylväät ja äänitorvi
287
5.7.1.2 Kolmivärinen valopylväs (valinnainen malli)
Kuva 5.7 - 2 Käyttötilojen merkkivalot (esimerkki: SIPLACE X2 S / X3 S / X4 S)
L1 punainen merkkivalo
L2 keltainen merkkivalo
L3 vihreä merkkivalo
(L2)
(L1)
(L3)
5 Koneella suoritettavat tehtävät Käyttöohje SIPLACE X-sarja
5.7 Valopylväät ja äänitorvi Ohjelmistoversiosta 708.1 alkaen Painos 05/2015
288
5.7.2 Tilanäyttö ja sen merkitys
5
Merkitys Koneen puoli Tila - kaksivärinen
(valkoinen/virheä)
Tila - kolmivärinen
(punainen/
keltainen/vihreä)
Automaattikäyttö on valittuna,
automaatti ei ole kuitenkaan
tuotannossa.
kummallakin puo-
lella
Valkoinen: Pois pääl-
tä
Vihreä: 700-700
Äänitorvi: Pois päältä
Punainen: Pois pääl-
tä
Keltainen: Pois pääl-
tä
Vihreä: Valo vilkkuu
Äänitorvi: Pois päältä
Automaatti on tuotannossa. kummallakin puo-
lella
Valkoinen: Pois pääl-
tä
Vihreä: Palaa
Äänitorvi: Pois päältä
Punainen: Pois pääl-
tä
Keltainen: Pois pääl-
tä
Vihreä: Palaa
Äänitorvi: Pois päältä
Automaatti odottaa piirilevyn
saapumista syöttökohtaan.
kummallakin puo-
lella
konfiguroimatta Punainen: Pois pääl-
tä
Keltainen: Pois pääl-
tä
Vihreä: 500 - 500
Äänitorvi: Pois päältä
Automaatti suorittaa referens-
siajon.
kummallakin puo-
lella
konfiguroimatta Punainen: Pois pääl-
tä
Keltainen: Pois pääl-
tä
Vihreä: Valo vilkkuu
Äänitorvi: Pois päältä
Automaatti on pysäytetty py-
säytyspainikkeella; tuotannon
jatkamista varten on painettava
käynnistyspainiketta.
kummallakin puo-
lella
konfiguroimatta Punainen: Pois pääl-
tä
Keltainen: Pois pääl-
tä
Vihreä: Valo vilkkuu
Äänitorvi: Pois päältä
Piirilevyn viivakoodin lukemi-
nen syötötkuljettimessa ei ole
mahdollista. Käyttäjän on sijoi-
tettava piirilevy käsin konee-
seen.
kulloinenkin puoli konfiguroimatta Punainen: Pois pääl-
tä
Keltainen: Valo vilk-
kuu
Vihreä: Pois päältä
Äänitorvi: Pois päältä
