Käyttöohje SIPLACE X-sarja 5 Koneella suoritettavat tehtävät Ohjelmistoversiosta 708.1 alkaen Painos 05/2015 5.9 Tarkastuskierros 297 5.9.3 PL-tukien tarkast aminen T arkasta magneettisten PL-tuk ien positiot nostopöyd…
5 Koneella suoritettavat tehtävät Käyttöohje SIPLACE X-sarja
5.9 Tarkastuskierros Ohjelmistoversiosta 708.1 alkaen Painos 05/2015
296
5
Tarkasta monivärinen tilanäyttö (kohta 3 kuvassa 5.9 - 1, sivu 295).
– Jos siinä on vihreä valo, syöttömoduuli on käyttövalmis.
– Jos siinä on oranssi valo, se ilmaisee varoitusta. Varoitusteksti ilmestyy LCD-näyttöön
(kohta 4 kuvassa 5.9 - 1
, sivu 295). Vastaavat LED-valot palavat Smart Feeder -yksi-
köissä.
– Jos tilanäyttössä on punainen valo, niin jokin virhetoiminto on tapahtunut. Virheilmoitus
ilmestyy LCD-näyttöön (kohta 3 kuvassa 5.9 - 1
, sivu 295). Vastaavat LED-valot palavat
Smart Feeder -yksiköissä.
Ohjauspaneelin LCD- ja tilanäyttöjen luettelo on esitetty kappaleessa 5.11
, sivulla 311.5
Smart Feeder -yksiköiden ohjauspaneelin LED- ja tilanäyttöjen luettelo on esitetty kap-
paleessa 5.11.2
, sivulla 312. 5
Jos tilanäyttöä ei ole, niin syyt voivat olla: 5
– Syöttömoduulin varustus ei ole ajan tasalla.
– Syöttömoduuli on rikki.
– Syöttömoduuli on deaktivoitu (esim. seurauksena paineilman paineen laskusta).
5.9.2 Nauhojen jatkaminen sopivalla hetkellä
5
HUOMIO
Päällyskalvon aukirullaimeen liittyvät ongelmat!
Päällyskalvon repeytyminen voi aiheuttaa päällyskalvon aukirullaimeen liittyviä ongel-
mia.
8 ja 12 mm X-nauhasyöttömoduuleissa on integroituna veitsi (kohta 2) päällyskalvon
poiston helpottamiseksi.
OHJE
Nauhojen jatkaminen liian myöhään
Seisokkiajat kasvavat, mikäli nauhojen jatkaminen suoritetaan liian myöhään.
Jatka nauhoja sopivalla hetkellä, jotta syöttömoduulit eivät ehdi tyhjentyä.
OHJE
Nauhojen jatkaminen liian aikaisin
Jos nauhoja jatketaan liian aikaisin, uusi rulla saattaa tulla liian täyteen ja nauha liukua
pois rullan päältä sekä takertua kiinni siinä vaiheessa, kun vanha nauha rullautuu uuden
rullan päälle. Tämä voi aiheuttaa noutovirheitä ja kasvattaa seisokkiaikoja.
Jatka nauhoja sopivalla hetkellä, jotta vanha ja uusi nauha eivät takerru kiinni.
Käyttöohje SIPLACE X-sarja 5 Koneella suoritettavat tehtävät
Ohjelmistoversiosta 708.1 alkaen Painos 05/2015 5.9 Tarkastuskierros
297
5.9.3 PL-tukien tarkastaminen
Tarkasta magneettisten PL-tukien positiot nostopöydässä:
– Huomioi, että PL-tuet eivät törmää piirilevyn alapinnan komponentteihin.
– Huomioi lisäksi, että PL-tuet eivät törmää PL-kuljettimen reunoihin.
– Käytä piirilevyjen tukia vain siten kuin kappaleessa 6.14
, sivu 402, on kuvattu.
5.9.4 Lisänauharullan pidike
5

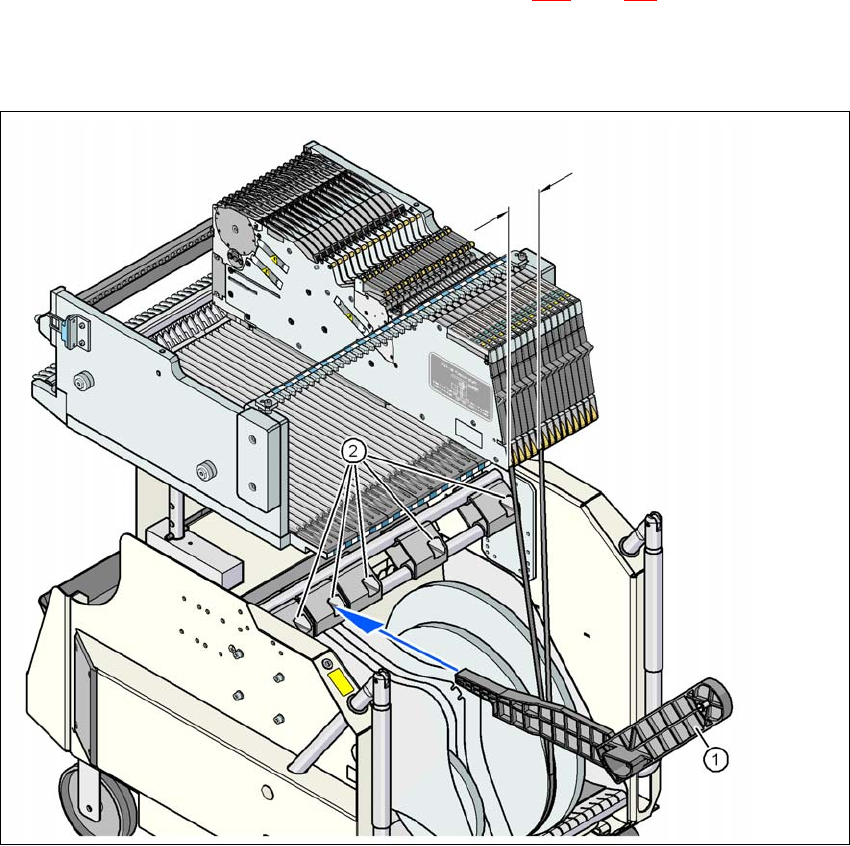

Kuva 5.9 - 2 Lisänauharullan pidike
(1) Lisänauharullan pidike, tuotenro 00141217-xx
(2) Pidikkeen kiinnityslaite
5
X-sarjan syöttömoduulit voivat työstää nauhoja ongelmitta, jos sivuttaispoikkeama syöttömoduu-
lin ja nauharullan välillä on alle 60 mm.
Maks. 60 mm
5 Koneella suoritettavat tehtävät Käyttöohje SIPLACE X-sarja
5.9 Tarkastuskierros Ohjelmistoversiosta 708.1 alkaen Painos 05/2015
298
Jos annetusta varustelusta johtuen maksimaalista sallittua sivuttaipoikkeamaa ei voi noudattaa,
suosittelemme, lisä-nauharullapitimen käyttämistä (kohta 1). Pistä pidike yksinkertaisesti kiinni-
tyslaitteeseen (kohta 2) ja työnnä sitä sivuttain kunnes, maksimi sallittu poikkeama 60 mm on alit-
tunut. Komponenttivaunussa on yhteensä 5 kiinnityslaitetta. Jokainen nauharullapidike voi ottaa
2 nauharullaa, joten maks. kymmenen 15" (381 mm) - rullaa voidaan asettaa nauhakontin yläpuo-
lelle.
5.9.5 Jakolevyjen sijoittaminen nauhasäiliöön
Jakolevyssä on erilaisia reunoja, ja se voidaan asettaa nauhakonttiin kahdella tavalla. Jos ko-
neessa käytetään pistoakseleita, pistoakseleille tarkoitut aukot jakolevyssä ovat ylhäällä (ks.
kohta 4 kuvassa 5.9 - 3
). Jos pistoakseleita ei käytetä, jakolevyn pyöristetty reuna on ylhäällä
(ks. kohta 5 kuvassa 5.9 - 3
).
Sijoita jakolevyt paikalleen kuvan 5.9 - 3 mukaisesti ja muista, että nauhasäiliön voi jakaa pie-
nimmillään 2 osaan. Näin vältät ladontavirheitä.
Tarkasta, että jakolevyt täyttävät saman merkkipaikan kaikilla kolmella johtokiskolla. Muutoin
jakolevy kallistuu tai taittuu.
