5 Koneella suoritettavat tehtävät Käyttöohje SIPLACE X-sarja 5.10 Syöttömoduulien varustaminen Ohjelm istoversiosta 708.1 alkaen Painos 05/2015 308 Käännä päälly skalvo taakse siihen saakka, ku nnes kalvo o n aukirulla…
Käyttöohje SIPLACE X-sarja 5 Koneella suoritettavat tehtävät
Ohjelmistoversiosta 708.1 alkaen Painos 05/2015 5.10 Syöttömoduulien varustaminen
307
5

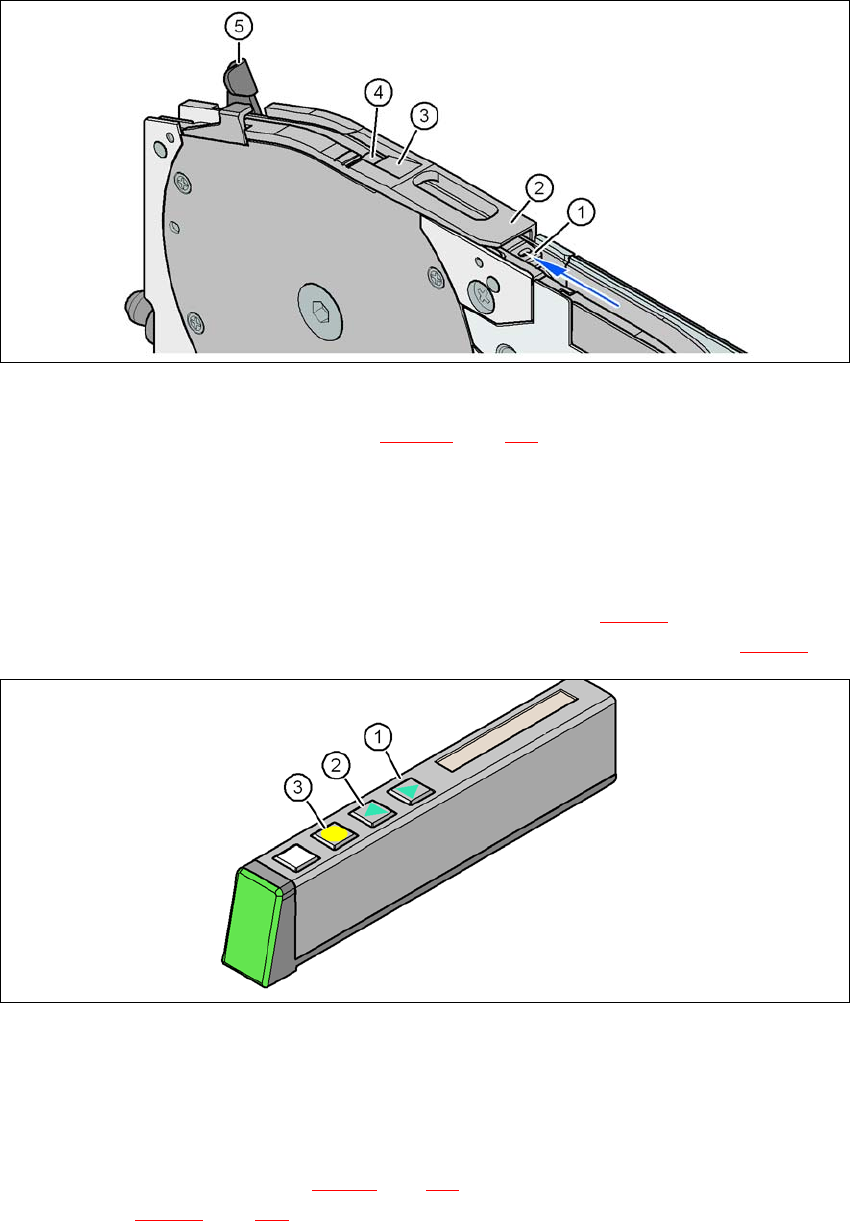

Kuva 5.10 - 5 Nauhansyöttömoduulin noutoikkuna
(1) Nauhatuki, poistettavissa (ks. kappale 5.10.4.4, sivu 309)
(2) noutoikkuna
(3) päällyskalvon aukirullausreuna
(4) komponenttien noutoalue
(5) Vipu noutoikkunan kohottamiseen ja lukitsemiseen
Paina ohjauspaneelin painiketta ETEENPÄIN (kohta 1 kuvassa 5.10 - 6) siihen saakka, kun-
nes päällyskalvon taitekohta on komponenttien noutoalueella (kohta 4 kuvassa 5.10 - 5
).
5
Kuva 5.10 - 6 8 mm:n syöttömoduulin ohjauspaneeli
(1) Painike ETEENPÄIN nauhan kuljettamiseen eteenpäin
(2) Painike TAAKSEPÄIN nauhan kuljettamiseen taaksepäin
(3) Painike FOLIO päällyskalvon kiristämiseen
Työnnä vipua (kohta 5 kuvassa 5.10 - 5, sivu 307) eteenpäin ja nosta siten noutoikkuna (kohta
2 kuvassa 5.10 - 5
, sivu 307) siten ensimmäiseen lukitusasentoonsa.
Vedä päällyskalvoa noutoikkunan sivustaa pitkin eteenpäin ja sitten noutoikkunan alta ulos.
5 Koneella suoritettavat tehtävät Käyttöohje SIPLACE X-sarja
5.10 Syöttömoduulien varustaminen Ohjelmistoversiosta 708.1 alkaen Painos 05/2015
308
Käännä päällyskalvo taakse siihen saakka, kunnes kalvo on aukirullausreunaa (kohta 3 ku-
vassa 5.10 - 5
, sivu 307) vasten.
5
Laske noutoikkunaa alaspäin kääntämällä vipu (kohta 5 kuvassa 5.10 - 5, sivu 307) taakse.
Vie päällyskalvo päällyskalvon keinuvivun kautta (kohta 2 kuvassa 5.10 - 7) edelleen kalvon-
sullontapyörille (kohta 1 kuvassa 5.10 - 7
).
5

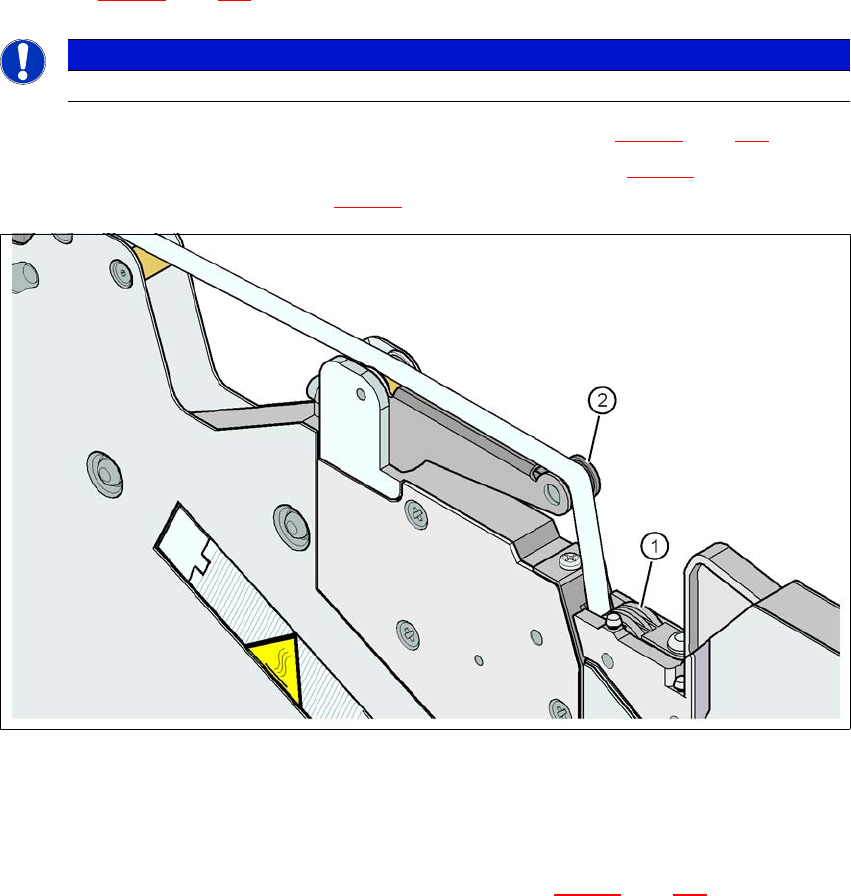

Kuva 5.10 - 7 Päällyskalvon vienti päällyskalvonpakkauspyörille
(1) Päällyskalvon sullontapyörät
(2) päällyskalvo
5
Paina ohjauspaneelin painiketta KALVO (kohta 3 kuvassa 5.10 - 6, sivu 307) siihen saakka,
kunnes päällyskalvo on kireällä. Päällyskalvokeinuvipu taipuu alas ja pysäyttää käyttömoot-
torin.
Leikkaa nauha poikki syöttömoduulin etureunan tasalta.
OHJE
Laske noutoikkuna alas vasta kun päällyskalvo on poisvetokulmaa vasten.
Käyttöohje SIPLACE X-sarja 5 Koneella suoritettavat tehtävät
Ohjelmistoversiosta 708.1 alkaen Painos 05/2015 5.10 Syöttömoduulien varustaminen
309
5.10.4.4 Nauhatuki 8 mm X-nauhansyöttömoduulille
5

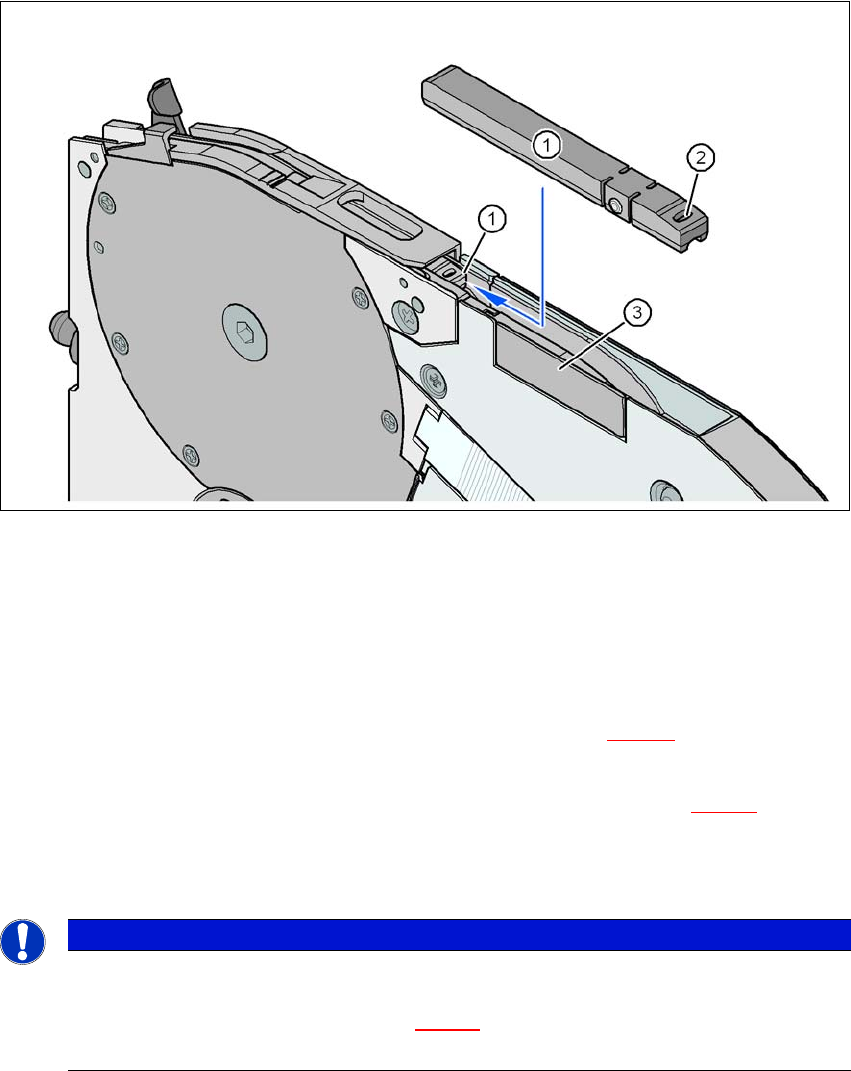

Kuva 5.10 - 8 8 mm X-syöttömoduuli - nauhatuki ja liitosanturi
(1) nauhatuki, poistettavissa
(2) soikea aukko nauhatuessa
(3) liitosanturin asennuspaikka
8 mm:n X-syöttömoduuli on varustettu nauhatuella (kohta 1 kuvassa 5.10 - 8
). Tarvittaessa sen
voi helposti poistaa.
Vie kellosepän ruuvitaltan pää nauhatuen soikean aukon (kohta 2 kuvassa 5.10 - 8) sisään ja
vedä nauhatuki pois paikaltaan nauhan kuljetussuuntaan nähden vastakkaisessa suun-
nassa.
Varmista nauhatuen asentamisen yhteyessä, että tuki lukittuu ohjeasentoonsa.
5
5
OHJE
Muuttumattomana pysyvä Z-noutokorkeus ja noutokorkeuksien korjaamiseen kuluvan
ajan pienentyminen
Sijoita nauhatuki (kohta 1 kuvassa 5.10 - 8) aina 8 mm:n X-syöttömoduuliin, jos kom-
ponenttien koko on 0402 tai pienempi.
