6 Asemalaajennukset Käyttöohje SIPLACE X-sarja 6.1 Pipetinvaihtaja Ohjelmistoversiosta 708.1 alkaen Painos 05/2015 350 6.1.4.6 Kokoonp anoesimerkki, CPP malliin SIPLACE X4i S Jokaiseen p aikoitusp aikkaan 1, 2, 3 ja 4 vo…
Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset
Ohjelmistoversiosta 708.1 alkaen Painos 05/2015 6.1 Pipetinvaihtaja
349
6.1.4.5 Tekniset tiedot
6
Pipetinvaihtaja ladontapäähän SIPLACE MultiStar
Makasiinien lukumäärä
a, *a
SIPLACE X2 S/X3 S/X4 S 6
SIPLACE X4i S 6
6
4
Pipettipaikkojen lukumäärä
SIPLACE X2 S/X3 S/X4 S 6
SIPLACE X4i S 6
78
48
vakiokonfiguraatio
SIPLACE X2 S/X3 S/X4 S 6
6
6
SIPLACE X4i S 6
5 makasiinia, 60 kpl 20xx-pipettipaikkaa
1 makasiini, 9 kpl 28xx-pipettipaikkaa
3 makasiinia, 36 kpl 20xx-pipettipaikkaa
1 makasiini, 9 kpl 28xx-pipettipaikkaa
Optio: Pipetinvaihtajien "toinen rivi" 4 makasiinia, 48 pipettipaikkaa
Pipettityypit 10xx, 11xx, 12xx
20xx, 28xx
*)a Mallien MTC/WPC tapauksessa rajoitetusti paikoituspaikassa 2
6 Asemalaajennukset Käyttöohje SIPLACE X-sarja
6.1 Pipetinvaihtaja Ohjelmistoversiosta 708.1 alkaen Painos 05/2015
350
6.1.4.6 Kokoonpanoesimerkki, CPP malliin SIPLACE X4i S
Jokaiseen paikoituspaikkaan 1, 2, 3 ja 4 voi asentaa oman pipetinvaihtajan CPP-päätä varten
(kohta 1 kuvassa 6.1 - 18
, sivu 350).
6

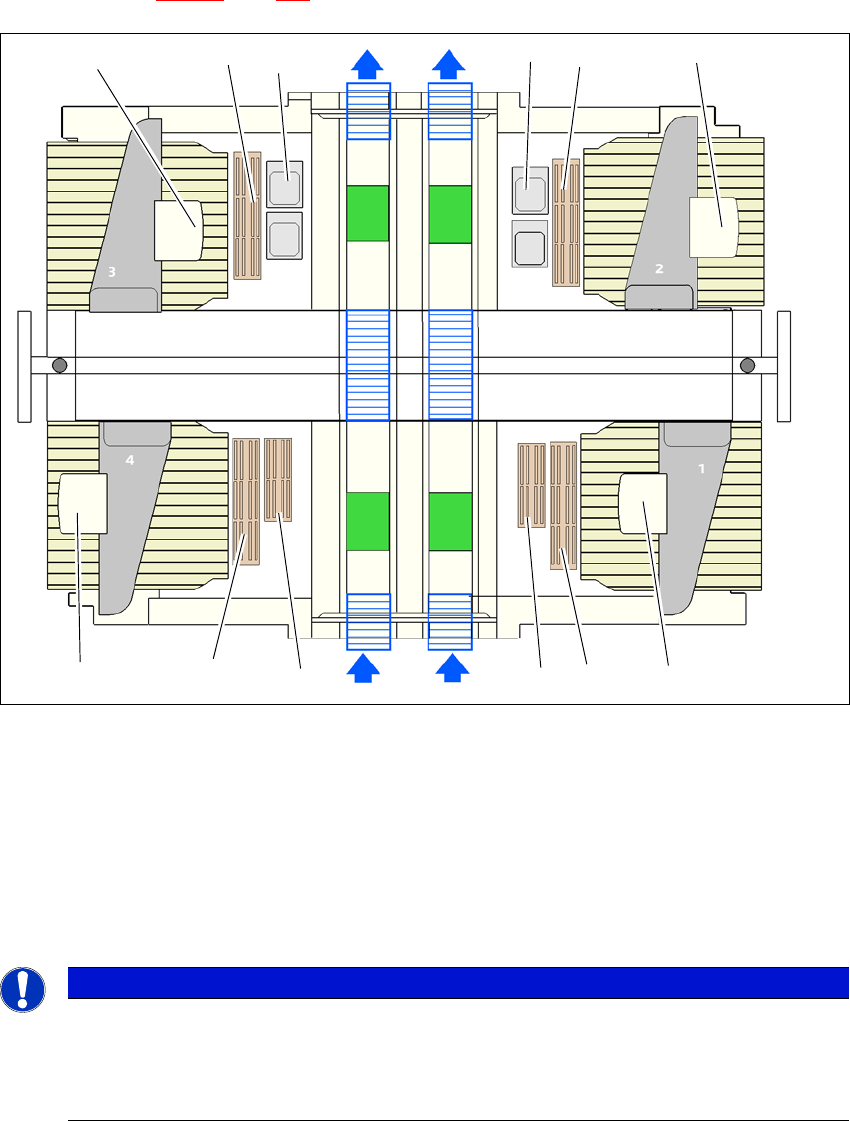

Kuva 6.1 - 18 Ladontapäähän SIPLACE MultiStar tarkoitettujen pipetinvaihtajien sijainti - kokoonpanoesimerkki,
SIPLACE X4i S
6
6
(1) pipetinvaihtajat
(2) SIPLACE MultiStar
(3) Kiinteät kamerat
(4) Pipetinvaihtajien toinen rivi (valinnaisesti)
OHJE
Automaatin pysähtyminen makasiinien puuttuessa
Turvapiiri pysäyttää automaatin, mikäli makasiineja puuttuu tai makasiinit eivät ole moit-
teettomasti paikallaan.
Varusta kaikki makasiinipaikat makasiineilla.
(2)(1)
(1)
(2)
(1)
(2) (2)
(3)
(3)
(1)
(4)
(4)
Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset
Ohjelmistoversiosta 708.1 alkaen Painos 05/2015 6.1 Pipetinvaihtaja
351
6.1.4.7 Kokoonpanoesimerkki, CPP malliin SIPLACE X4 S
Jokaiseen paikoituspaikkaan 1, 2, 3 ja 4 voi asentaa oman pipetinvaihtajan CPP-päätä varten
(kohta 1 kuvassa 6.1 - 19
, sivu 351).
6
Kuva 6.1 - 19 Ladontapäähän SIPLACE MultiStar tarkoitettujen pipetinvaihtajien sijainti - kokoonpanoesimerkki,
SIPLACE X4 S
6
6
(1) pipetinvaihtajat
(2) SIPLACE MultiStar
(3) Kiinteät kamerat
(4) Pipetinvaihtajien toinen rivi (valinnaisesti)
OHJE
Automaatin pysähtyminen makasiinien puuttuessa
Turvapiiri pysäyttää automaatin, mikäli makasiineja puuttuu tai makasiinit eivät ole moit-
teettomasti paikallaan.
Varusta kaikki makasiinipaikat makasiineilla.
(2)(1)
(1)
(2)
(1)
(2) (2)
(3)
(3)
(1)
(4)
(4)
