6.1.4.10 Käyttöä koskevia huomautuksia
Kun makasiini täytetään ensimmäisen kerran tietyllä pipettityypillä, niin merkitse se tarralla.
6
Avaa lukituslevy ja työnnä pipetit pipettipaikkoihin.
Sulje lukituslevy, jotta pipetit eivät voi pudota makasiineista.
6
6
Pipettivaihtajan ohjelmointi on kuvattu SIPLACE Pro -käyttöohjeessa.
6.1.4.11 Makasiinin vaihto
Paina vipua (kohta 1 kuvassa 6.1 - 21, sivu 354), jotta makasiini irtoaa painonappikuulista
(kohta 5 kuvassa 6.1 - 21
, sivu 354). Nosta makasiini pois kannattimesta.
6
OHJE
Täytä makasiinit koneen ulkopuolella, ja vaihda aina vain täysiä makasiineja.
HUOMIO
Makasiinien täyttäminen!
Täytä makasiinit vain, jos kaikki Collect&Place-pään yhteydessä olevat pipetit on
palautettu niille kuuluviin makasiineihin.
OHJE
Puristumisvaara!
Jos komponentit putoavat makasiinien päälle, lukituslevy voi jäädä puristuksiin.
On vältettävä komponenttien putoamista makasiinin päälle.
Puhdista siksi makasiinit ja vapaat asetuspaikat säännöllisesti.
VAROITUS
Ulkonevan vivun aiheuttama ladontapään törmäysvaara
Makasiinin yläpuolelle ulottuva vipu (kohta 1 kuvassa 6.1 - 21
) voi johtaa vivun ja ladon-
tapään yhteentörmäykseen.
Varmista, että vivut eivät ulotu makasiinien yläpuolelle.
6 Asemalaajennukset Käyttöohje SIPLACE X-sarja
6.1 Pipetinvaihtaja Ohjelmistoversiosta 708.1 alkaen Painos 05/2015
354
6

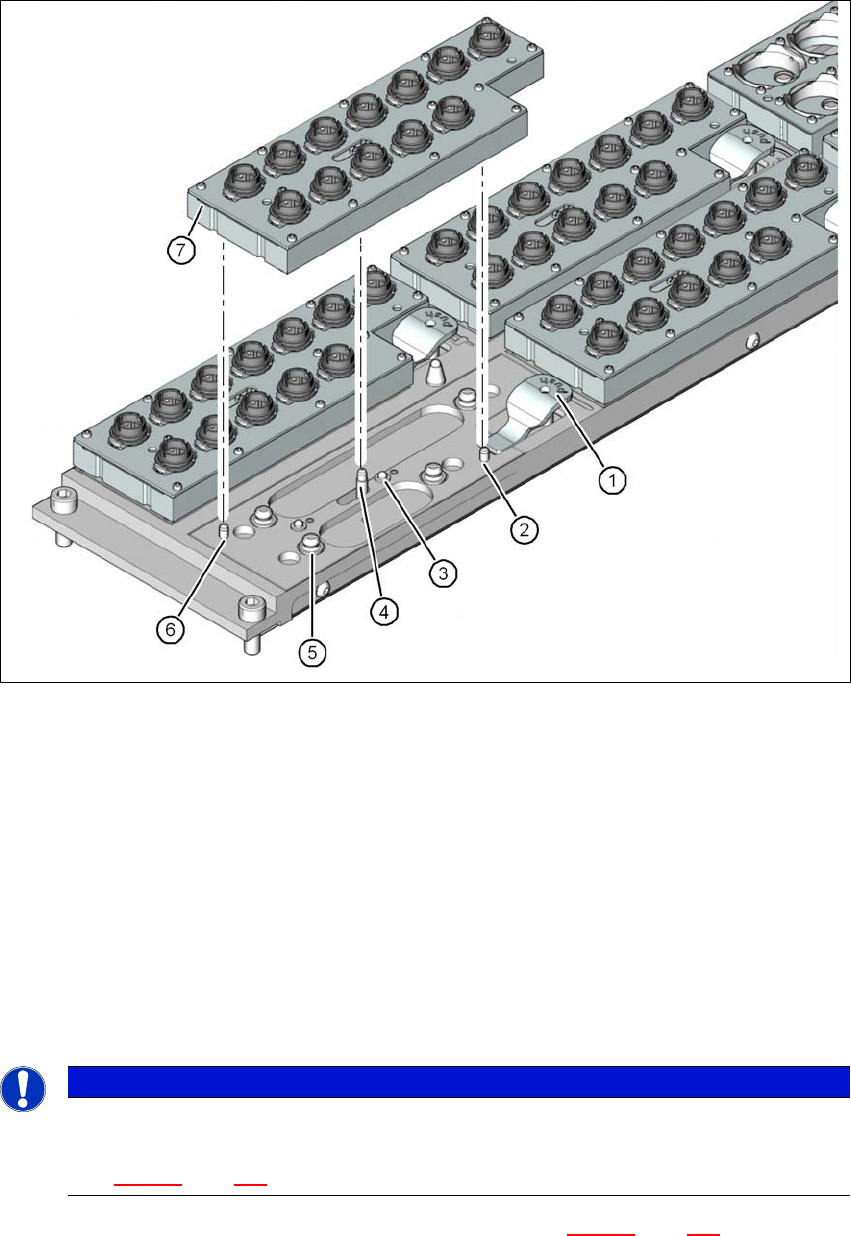

Kuva 6.1 - 21 Makasiinin vaihto (esimerkki: 6 makasiinia)
Kuva 6.1 - 22
(1) makasiinin nostovipu
(2) lieriötappi, asettuu makasiinin poraukseen
(3) jousitappi makasiinien tunnistuksen ja turvasilmukan mikrokytkimen kytkemiseen
(4) Siirtomekanismin tappi, liikuttaa lukituslevyä
(5) painonappikuula
(6) lieriötappi, asettuu makasiinin pitkittäisreikään
(7) lukituslevy asennossa "makasiini lukittu"
6
Aseta makasiini painonappikuulien päälle (kohta 5 kuvassa 6.1 - 21, sivu 354).
OHJE
Työnnä lukituslevy asentoon "makasiini lukittu".
Kohdista makasiini ennen asentamista siten, että lieriötapit (kohdat 2 ja 6 kuvassa
6.1 - 21
, sivu 354) pystyvät asettumaan keskitysporaukseen ja pitkittäisreikään.
Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset
Ohjelmistoversiosta 708.1 alkaen Painos 05/2015 6.1 Pipetinvaihtaja
355
Paina makasiinia tasaisesti alas niin, että painonappikuulat napsahtavat samanaikaisesti
kaikkiin painonappeihin.
6.1.4.12 Asennon tunnistus
Jokaisessa pipetinvaihtajan makasiinissa on kaksi kodistusmerkkiä, yksi sijainnin määrittämiseen
ja yksi kulmasuunna määrittämiseen.
6

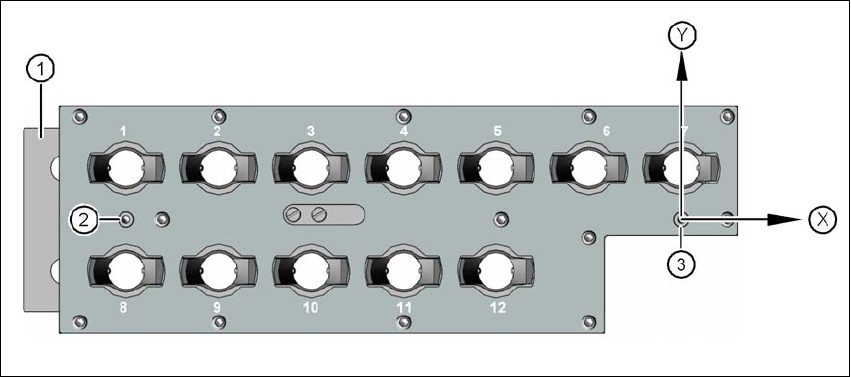

Kuva 6.1 - 23 Pipettimakasiini - kohdistusmerkit sijainnin ja kulmasuunnan määrittämiseen
(1) lukituslevy asennossa "makasiini auki"
(2) kohdistusmerkki kulma-aseman määrittämiseen
(3) kohdistusmerkki aseman määrittämiseen
