6 Asemalaajennukset Käyttöohje SIPLACE X-sarja
6.4 Matrix Tray Changer Ohjelmistoversiosta 708.1 alkaen Painos 05/2015
368
6.4.4.1 Mitat
6

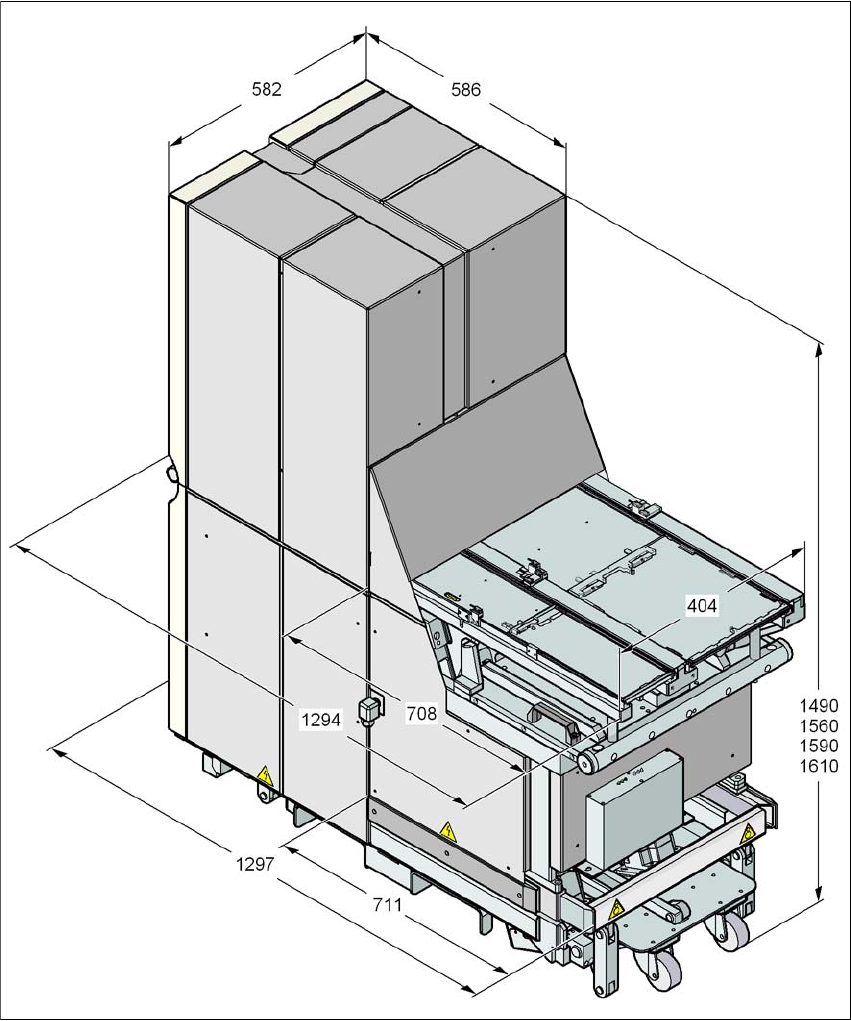

Kuva 6.4 - 1 Matrix-Tray-Changer , mitat, kaikki arvot millimetreinä
Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset
Ohjelmistoversiosta 708.1 alkaen Painos 05/2015 6.4 Matrix Tray Changer
369
6.4.4.2 Käyttölaitteet
6

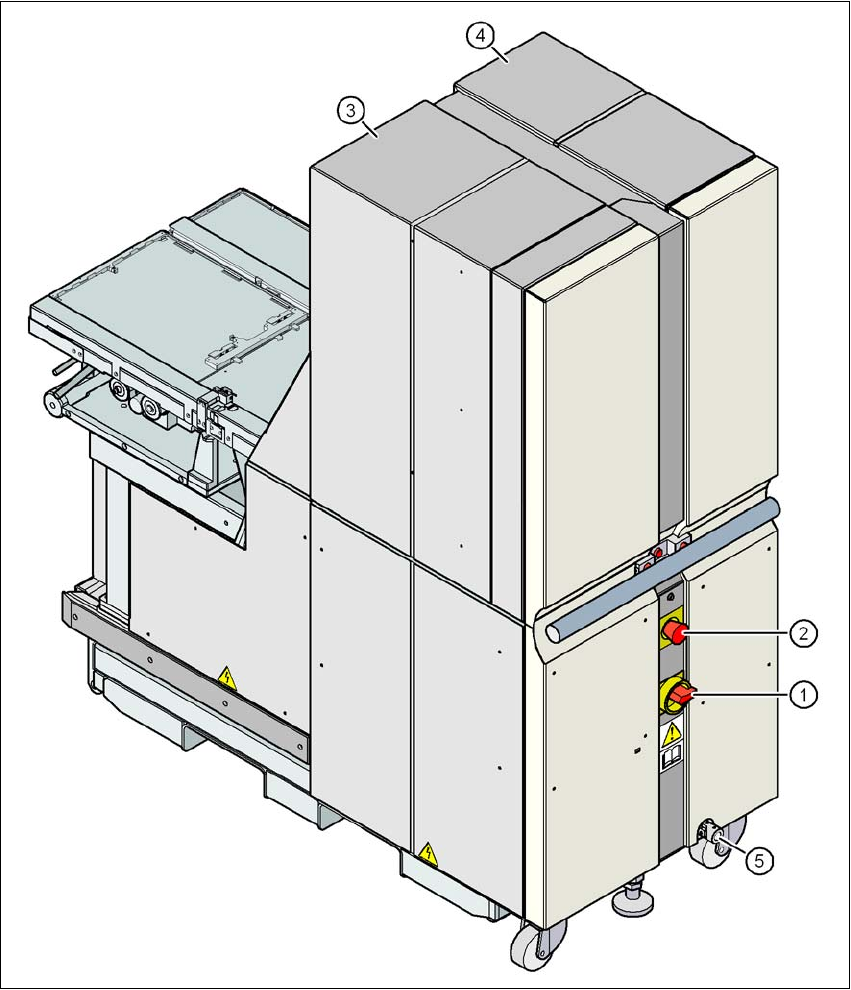

Kuva 6.4 - 2 Matrix-Tray-Changer , takasivu
(1) pääkytkin
(2) HÄTÄ-SEIS-painike
(3) 1-torni maks. 30 tasomakasiinikannattimen nostettavaksi (60 JEDEC-tarjottimeen saakka)
(4) 2-torni maks. 40 tasomakasiinikannattimen nostettavaksi (40 JEDEC-tarjottimeen saakka)
(5) matrix Tray Changer -yksikön korkeudensäätöön käytettävän kammen kiinnityspiste
6 Asemalaajennukset Käyttöohje SIPLACE X-sarja
6.4 Matrix Tray Changer Ohjelmistoversiosta 708.1 alkaen Painos 05/2015
370
6.4.5 MTC-yksiköllä varustetun automaatin SIPLACE X2 S / X3 S / X4 S mitat
6
Kuva 6.4 - 3 Matrix Tray Changer -yksiköllä varustetun automaatin SIPLACE X2 S / X3 S / X4 S mitat millimetreinä
OHJE 6
Paikoituspaikkaan 2 voi telakoida komponenttivaunun sijaan Matrix Tray Changer -yksikön.
MTC-yksikön järjestelyalueen säde R automaatin SIPLACE X2 S / X3 S / X4 S yhteydessä on:
6
Järjestelyalueen säde R, paikoituspaikan asema 2 750 mm
Etäisyys L1: Koneen keskustasta MTC-yksikön ulkoreu-
naan
1938 mm
Etäisyys L2: Koneen keskustasta seinään 2688 mm
