Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset Ohjelmistoversiosta 708.1 alkaen Painos 05/2 015 6.5 Waffle-Pack-vaihtolaite (WPC5/WPC6) 375 6.5.5.2 Sähköiset liitäntäarvot 6 6.5.5.3 Sallitut ympäristövaikutukset 6 Liitän…
6 Asemalaajennukset Käyttöohje SIPLACE X-sarja
6.5 Waffle-Pack-vaihtolaite (WPC5/WPC6) Ohjelmistoversiosta 708.1 alkaen Painos 05/2015
374
6.5.5 Tekniset tiedot
6.5.5.1 Mitat, paino
6
Yksikön WPC5/WPC6 mitat
Pituus x Leveys
Korkeus
piirilevyn kuljetuskorkeus 900 mm
piirilevyn kuljetuskorkeus 930 mm
piirilevyn kuljetuskorkeus 950 mm
1520 mm x 360 mm
1430 mm
1460 mm
1480 mm
Paino, WPC5
Perusvarustus (sisältää kasetit ja tasomakasiinien kannattimet)
Täysin varustettuna (sisältää tasomakasiinien kannattimet ja komponenteilla
varustetun kasetin)
n. 270 kg
n. 320 kg
Paino, WPC6
Perusvarustus (sisältää kasetit ja tasomakasiinien kannattimet)
Täysin varustettuna (sisältää tasomakasiinien kannattimet ja komponenteilla
varustetun kasetin)
n. 280 kg
n. 330 kg
Yksikön WPC5/WPC6 pintakuorma ≤ 25 N/cm²
Tasomakasiinin kannattimen paino 0,8 kg
Tasomakasiinin kannattimen mitat (p x l x k) 360 mmx 260 mm x 6 mm
Tasomakasiinin mitat (p x l x k) 347 mm x 235 mm x 15 mm
Tasomakasiinin korkeus komponentti mukaan luettuna
Vakiokorkeus (kaikki tasot käytössä)
WPC5
WPC6
Korkeat komponentit (tasoja jätetty pois)
*a
WPC5
*b
WPC6
b
15 mm
15 mm
45 mm
45 mm
Jako tasolta tasolle 17 mm (± 2 mm)
Taltiointikapasiteetti 28 tasomakasiinin kannatinta
Tasomakasiinin kannatinten vaihtoaika
useampi kuin 1 taso
useampi kuin 10 tasoa
useampi kuin 27 tasoa
1,9 s
2,3 s
2,8 s
*)a Sarjanumerosta B3xxx (WPC5) / C3xxx (WPC6) alkaen
*)b 45 mm koskee syöttöakselia (komponentin korkeus + tasomakasiinin korkeus).
Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset
Ohjelmistoversiosta 708.1 alkaen Painos 05/2015 6.5 Waffle-Pack-vaihtolaite (WPC5/WPC6)
375
6.5.5.2 Sähköiset liitäntäarvot
6
6.5.5.3 Sallitut ympäristövaikutukset
6
Liitäntäjännite 3 x 200 V~ ± 5 %; 50/60 Hz (Japani
3 x 208 V~ ± 5 %; 50/60 Hz (USA)
3 x 230 V~ ± 5 %; 50/60 Hz
3 x 380 V~ ± 5 %; 50/60 Hz
3 x 400 V~ ± 5 %; 50/60 Hz (Eurooppa)
3 x 415 V~ ± 5 %; 50/60 Hz
Nimellis-näennäisteho
1,5 kVA
Nimellinen pätöteho
1,0 kW
Sulakkeet 3 x 10 tai 3 x 16 A
Huoneenlämpötila 15°C ... 35°C
Ilmankosteus 30 - 75%
(Keskimäärin enintään 45%, jotta kosteus ei voi missään
tilanteessa tiivistyä koneeseen.)
6 Asemalaajennukset Käyttöohje SIPLACE X-sarja
6.5 Waffle-Pack-vaihtolaite (WPC5/WPC6) Ohjelmistoversiosta 708.1 alkaen Painos 05/2015
376
6.5.6 Yksikön WPC5/WPC6 järjestelyalueen säteet
6

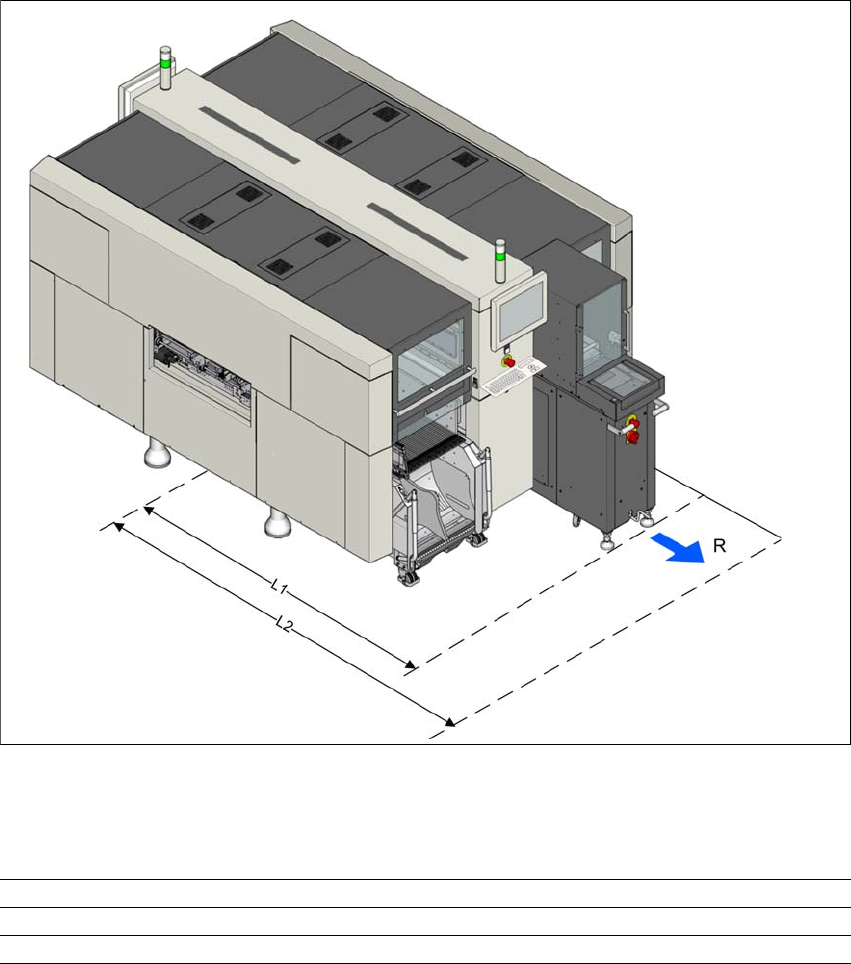

Kuva 6.5 - 2 Yksikön WPC5/WPC6 järjestelyalueen säde automaatin SIPLAE X-sarja S yhteydessä
WPC5/WPC6-yksikön järjestelyalueen säde R on:
6
6.5.7 WPC5/WPC6-yksikköä koskevia asennusohjeita
Yksikön WPC5/WPC6 voi telakoida paikoituspaikkaan 2.
Järjestelyalueen säde R 750 mm
Etäisyys L1: Koneen keskustasta WPC-yksikön ulkoreunaan (kahvat) 2100 mm
Etäisyys L2: Koneen keskustasta seinään 2850 mm
