6.6.3 Tekniset tiedot
6
SIPLACE JTF-S SIPLACE JTF-M
Leveys
162 mm 177 mm
Korkeus
587 mm 587 mm
JEDEC-tasomakasiinin tekniset tiedot JEDEC-standardi: 95-1 & IEC 60286-5
Taltiointikapasiteetti
Ohut tasomakasiini 30 JEDEC-tasomakasiinia 18 JEDEC-tasomakasiinia
Paksu tasomakasiini 20 JEDEC-tasomakasiinia 14 JEDEC-tasomakasiinia
Tasomakasiinin vaihtoaika
< 5 sekuntia (riippuu käyttökoh-
teesta)
--
Lokero n lokeron n+1 jälkeen -- 3,5 sekuntia
Lokero 1 lokeron 18 jälkeen -- 10 sekuntia
Lokero 18 lokeron 1 jälkeen -- 8,9 sekuntia
Kasetti
--
Mitat -- noin 330 mm x 150 mm x 230 mm
Maks. latauspaino -- 2,7 kg
(150 g jokaisella 18 lokerosta)
Paineilmajärjestelmä
4,1 bar - 5,5 bar 5,2 bar - 9 bar
Paineilman kulutus
< 28,3 NL/min < 28,3 NL/min
Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset
Ohjelmistoversiosta 708.1 alkaen Painos 05/2015 6.7 Kiinteä komponenttipöytä Tray Feeder -yksikköä varten
383
6.7 Kiinteä komponenttipöytä Tray Feeder -yksikköä var-
ten
Tuotenro: 00519990-xx Kiinteä komponenttipöytä Tray Feeder -yksikköä varten
Tämä komponenttipöytä asennetaan kiinteästi paikoituspaikkaan. Pöytää tarvitaan seuraavien
kuljetinten käytön yhteydessä:
– SIPLACE JTF-S
– SIPLACE JTF-M
Se tarjoaa tilaa yhdelle JTF-S-yksikölle tai JTF-M-yksikölle. Kiinteän komponenttipöydän voi
asentaa paikoituspaikkaan 2 ja/tai paikoituspaikkaan 3.
6
6
VAROITUS
Dummy-syöttömoduuleilla varustetut vapaat paikoituspaikat
Vapaat paikoituspaikat on täytettävä dummy-syöttömoduuleilla.
OHJE
Kaikki muut tiedot sisältyvät oppaaseen "Yksikön JTF-S/JTF-M käyttöohje", saatavissa
saksaksi ja englanniksi [tuotenro 00197446-xx].
6 Asemalaajennukset Käyttöohje SIPLACE X-sarja
6.8 Telakointiasema SIPLACE X-sarjan komponenttivaunulle Ohjelmistoversiosta 708.1 alkaen Painos 05/2015
384
6.8 Telakointiasema SIPLACE X-sarjan komponenttivau-
nulle
Tuotenro: 00116933-xx, telakointiasema komponenttivaunulle SIPLACE X
6
6.8.1 Kuvaus
Telakointiasema on esivarustelupaikan lisäkomponentti. Se on esivarustelupaikan ja SIPLACE X-
sarjan komponenttivaunun välinen yhdysside. Telakointiasema mahdollistaa komponenttivaunun
varustelun syöttömoduuleilla, toimintatestauksen ja varustekontrollin.
6

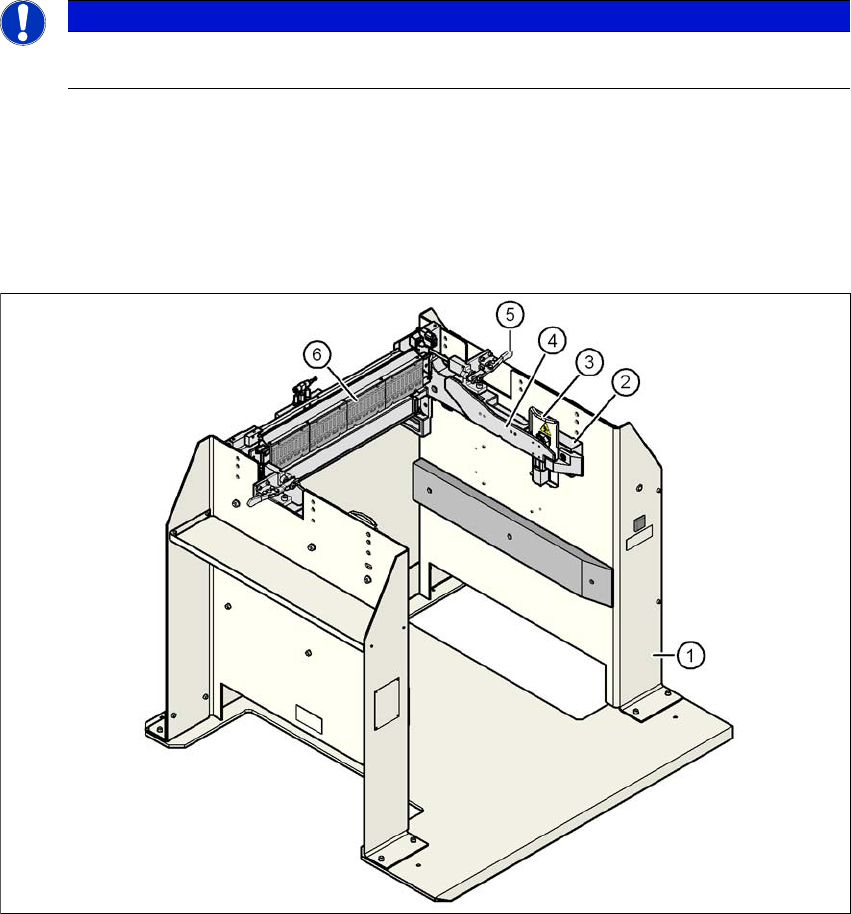

Kuva 6.8 - 1 Telakointiasema, SIPLACE X-sarja
OHJE
Asiakkaan pyynnöstä on saatavissa telakointiasema (Multi-Docking-asema), jonka voi
varustaa 30-, 40- ja 60-kaistaisilla komponenttivaunuilla.
