Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset Ohjelmistoversiosta 708.1 alkaen Painos 05/2015 6.8 Telakointiasema SIPLACE X-sarjan kompon enttivaunulle 387 6.8.2 T ekniset tiedot 6 6 6 Mitat Pituus x Leveys 950 mm x 930…
6 Asemalaajennukset Käyttöohje SIPLACE X-sarja
6.8 Telakointiasema SIPLACE X-sarjan komponenttivaunulle Ohjelmistoversiosta 708.1 alkaen Painos 05/2015
386
6
Kuva 6.8 - 2 Telakointiasema - mitat millimetreinä, liitäntäpaikat
Selitykset kuvaan 6.8 - 2, sivu 386
(1) Paineilmaliitäntä
(2) CAN-Bus-liitäntä
(3) virransyöttöliitäntä
Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset
Ohjelmistoversiosta 708.1 alkaen Painos 05/2015 6.8 Telakointiasema SIPLACE X-sarjan komponenttivaunulle
387
6.8.2 Tekniset tiedot
6
6
6
Mitat
Pituus x Leveys 950 mm x 930 mm
Korkeus 864 mm jossa on PL-kuljetuskorkeus 900 mm
894 mm jossa on PL-kuljetuskorkeus 930 mm
914 mm jossa on PL-kuljetuskorkeus 950 mm
Paino 120 kg
Paineilman liitäntäarvot
p
min
p
max
0,5 MPa (5,0 bar)
1,0 MPa (10,0 bar)
Paineilmaliitäntä Kytkentäpistoke KS 2-M5-A
Paineilman kulutus 50 Nl/min
*a
*)a Ilmakehän normaaliolosuhteissa 20°C ja 1013 hPa
Liitäntäjännite 88 - 264 V~
Nimellisvirta 3,5 A (230 V~)
7 A (115 V~)
Nimellis-näennäisteho 0,8 kW
Sulakkeet 2 x 8 A
6 Asemalaajennukset Käyttöohje SIPLACE X-sarja
6.8 Telakointiasema SIPLACE X-sarjan komponenttivaunulle Ohjelmistoversiosta 708.1 alkaen Painos 05/2015
388
6.8.3 Telakointiaseman mitat komponenttivaunu asemaan telakoituneena
6

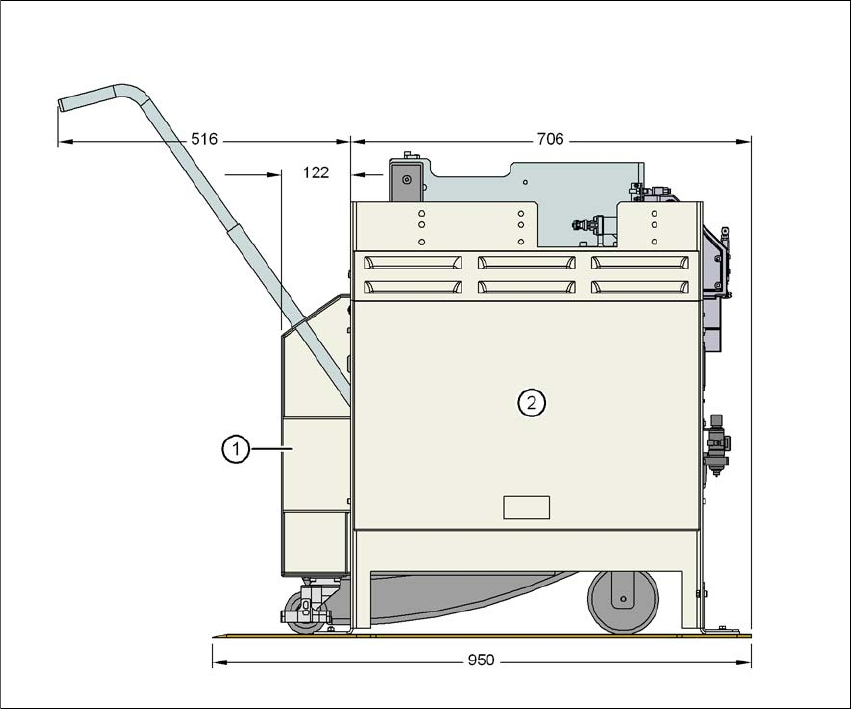

Kuva 6.8 - 3 Telakoituneella komponenttivaunulla varustettu telakointiasema - mitat millimetreinä
(1) Komponenttivaunu
(2) Telakointiasema
