Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset Ohjelmistoversiosta 708.1 alkaen Painos 05/2 015 6.10 Koplanaarisuutta mi ttaava 3D-lasermoduuli 395 6.10 Koplanaarisuutt a mitt aava 3D-lasermoduuli T uotenro: 519807-xx 3-…

6 Asemalaajennukset Käyttöohje SIPLACE X-sarja

6.9 SIPLACE High-Force Head Ohjelmistoversiosta 708.1 alkaen Painos 05/2015

394

6.9 SIPLACE High-Force Head

Tuotenro: 00119736-xx High-Force Head

Tämä artikkelinumero pätee vain, kun tilataan uusi ladonta-automaatti, jossa on High-Force

Head vakio-TwinStar:in tilalla. 6

6.9.1 Kuvaus

SIPLACE High-Force Head on vakio-TwinStar:in teknologinen jatkokehitys. Se voi käyttää samaa

komponettispektriä ja mahdollistaa lisäksi 30 N asti yltävien asetusvoimien saavuttamisen:

SIPLACE High-Force Head:issa voidaan käyttää kaikkia niitä pipettejä ja tarttujia, joita myös va-

kio-TwinStar käyttää.

6.9.2 Tekniset tiedot

Muilta osin ladontapäiden TwinStar ja High-Force Head tekniset tiedot vastaavat toisiaan (ks.

kappale 3.5.7.2

, sivu 150).

Ohjelmoitava asetusvoima 2,0 N - 10 N ± 10 %

yli 10 N - 30 N ± 15 %

Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset

Ohjelmistoversiosta 708.1 alkaen Painos 05/2015 6.10 Koplanaarisuutta mittaava 3D-lasermoduuli

395

6.10 Koplanaarisuutta mittaava 3D-lasermoduuli

Tuotenro: 519807-xx 3-D Koplan, X2 S / X3 S / X4 S

6.10.1 Koplanaarisuutta mittaavan moduulin anturia koskevia turvallisuusohjeita

Sensori toimii puolijohdelaserilla, jonka aallonpituus on 670 nm (näkyvä/punainen).

Suurin optinen lähtöteho on ≤ 1 mW.

Anturi kuuluu laserluokkaan 2.

– Noudata sensoria käytettäessä asiaa koskevia VDE 0837:n määräyksiä "Laserlaitteiden sä-

teilyturvallisuus" ja Saksassa voimassa olevaa työtuvallisuusmääräystä "Lasersäteily" (BGV

B2).

– Noudata lisäksi oman maasi työturvallisuusmääräyksiä!

Sensorin kotelossa on seuraavat ohjekilvet etu- ja takapuolella:

Kuva 6.10 - 1 Anturin laserluokkaa 2 koskeva merkintä

Katseen suuntaamista suoraan lasersädettä kohti tulee ehdottomasti välttää pienestä laserte-

hosta huolimatta. Näkyvän säteen vuoksi silmiä suojaa luonnollinen silmäluomien sulkemisre-

fleksi.

VAROITUS

Vain valtuutetut henkilöt saavat avata optisen anturin kotelon.

 Lähetä anturit aina korjattavaksi ja huollettavaksi ASM Assembly Systems

GmbH&Co.KG:lle.

6 Asemalaajennukset Käyttöohje SIPLACE X-sarja

6.10 Koplanaarisuutta mittaava 3D-lasermoduuli Ohjelmistoversiosta 708.1 alkaen Painos 05/2015

396

6.10.2 Kuvaus

Koplanaarisuutta mittaava 3D-lasermoduuli toimii laservaloviivan avulla. Siten on mahdollista

luoda ja analysoida komponenttien liitoskohtien (esim. BGA, QFP jne.) kaksiulotteisen sijoittelun

korkeusprofiili. Analyysin tulokset ilmoittavat, ovatko komponenttijalat tai pallot koplanaarisia

(asemointitasolla) ja kolineaarisia (asemointisuoralla).

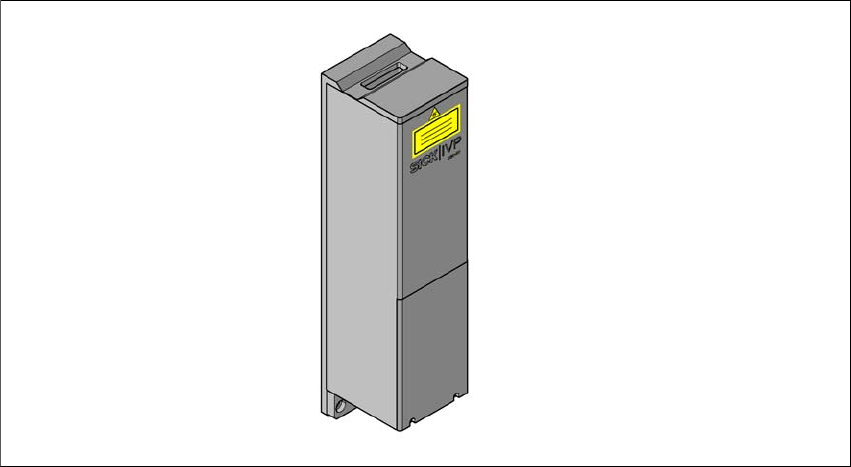

Kuva 6.10 - 2 koplanaarisuutta mittaava 3D-lasermoduuli
