6.17 Vision Teach Station
Tuotenro: 00119788-xx Vision Teach Station
6

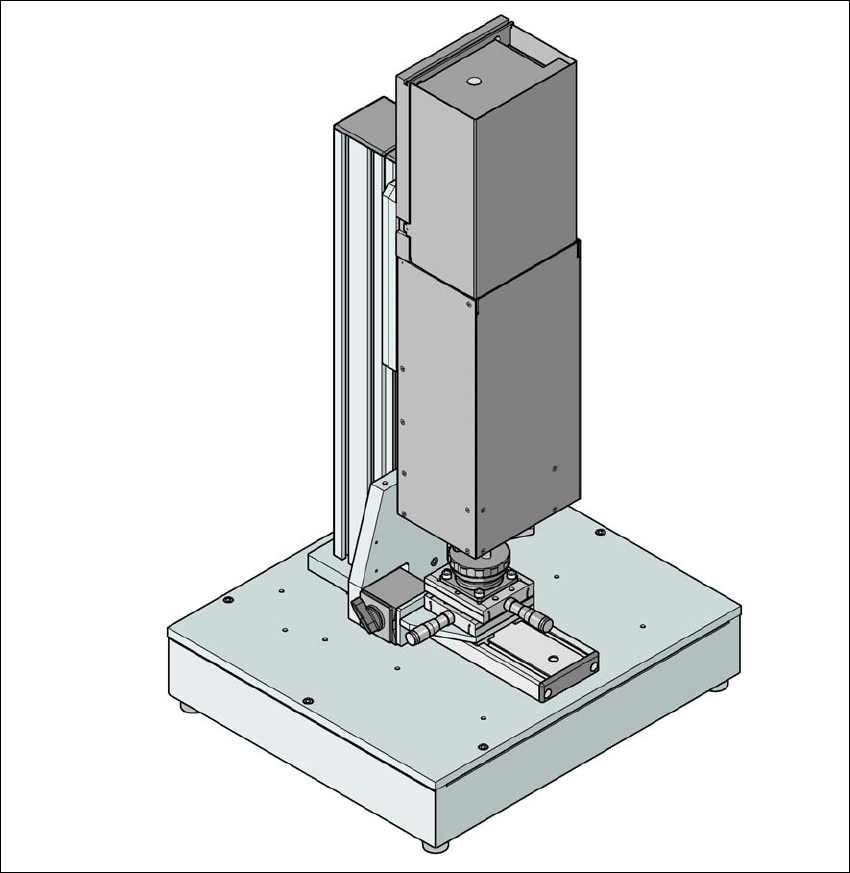

Kuva 6.17 - 1 Vision Teach Station varustettuna komponenttikameralla, tyyppi 33
6 Asemalaajennukset Käyttöohje SIPLACE X-sarja
6.17 Vision Teach Station Ohjelmistoversiosta 708.1 alkaen Painos 05/2015
408
6.17.1 Kuvaus
Vision Teach Station on järjestelmä SIPLACE-ladonta-automaateissa käytettävien komponenttien
kotelonmuotokuvausten luomiseen ja testaamiseen.
Vision Teach Station koostuu olennaisilta osin seuraavista komponenteista:
– Perusmoduuli varustettuna elektroniikalla ja maks. 2 komponenttikameralla
– Minitorni-PC
Käyttöjärjestelmä WINDOWS XP 6
Kuvankäsittelyohjelmisto SIPLACE-Vision 6
Tietokanta-serveri SIPLACE Pro 6
Kameran rajapinnat: CAN-väyläkortti ja kameran väyläkortti 6
Vision Teach Station:in avulla voidaan luoda ja testata kotelomuotokuvauksia tai suorittaa kompo-
nenttitarkastuksia ladonta-automaateista riippumatta.
Tehdyt kotelonmuotokuvaukset voidaan tallentaa Vision Teach Station:in SIPLACE Pro -tietokan-
taan ja siirtää ne sieltä tuotantojärjestelmän SIPLACE Pro -tietokantaan. Lisäksi Vision Teach Sta-
tion:iin on mahdollista ladata ladonta-automaattien Vision-näyttötulosteita ja analysoida niitä.
Ainoastaan komponenttien moninkertaismittaukset on enää suoritettava ladonta-automaatissa.
6.17.2 Edut
Tämän offline-järjestelmän suuri etu on siinä, että se on täysin riippumaton tuotantojärjestelmästä
eikä kotelonmuotokuvausten tekemiseen ja testaamiseen tarvitse enää käyttää tuotantojärjestel-
män resursseja. Täten kotelomuotojen kuvausten tekeminen ja testaaminen eivät enää aiheuta
tuotannonmenetyksiä. Tällä riippumattomalla järjestelmällä voidaan huomattavasti lyhentää uu-
sien tuotteiden tuotantoonottoaikoja.
