Käyttöohje SIPLACE X-sarja 2 Käyttöturvallisuus Ohjelmistoversiosta 708.1 alkaen Painos 05/2015 2.2 Varoituskyltit 57 2.2.2 V aroituskyltit automaatin sisällä Kuva 2.2 - 3 Varoituskyltti W203 automaat in sisällä (esimerk…
2 Käyttöturvallisuus Käyttöohje SIPLACE X-sarja
2.2 Varoituskyltit Ohjelmistoversiosta 708.1 alkaen Painos 05/2015
56
2.2.1.3 Varoituskyltti W204
2
Kohta W204 kuvissa 2.2 - 1, sivu 53 ja 2.2 - 2, sivu 54, ja 2.2 - 3, sivu 57,
tuotenro 03009343-01 (lukumäärä automaattia kohti: 8)
2.2.1.4 Varoituskyltti W210
2
Kohta W210 kuvissa 2.2 - 1, sivu 53 ja 2.2 - 2, sivu 54, tuotenro 03009350-01 (lukumäärä auto-
maattia kohti: 2)
2.2.1.5 Varoitusnauhat
2
2
2
RUHJEIDEN VAARA!
Tarttuminen voi johtaa käsivarsien ja käsien vammoihin.
Älä tartu toimivaan koneeseen
2
2
2
2
2
2
Varoituskilpi HÄTÄ-SEIS-painikkeen luona
2
2
2
SUOJAKANSIEN VIRHEELLISESTÄ SULKEMISESTA AIHEUTUVA
KÄSIEN RUHJOUTUMISEN VAARA
Ks. tämän osalta 2.5.1 - Suojakansien sulkemista koskevia turvalli-
suusohjeita.
Käyttöohje SIPLACE X-sarja 2 Käyttöturvallisuus
Ohjelmistoversiosta 708.1 alkaen Painos 05/2015 2.2 Varoituskyltit
57
2.2.2 Varoituskyltit automaatin sisällä

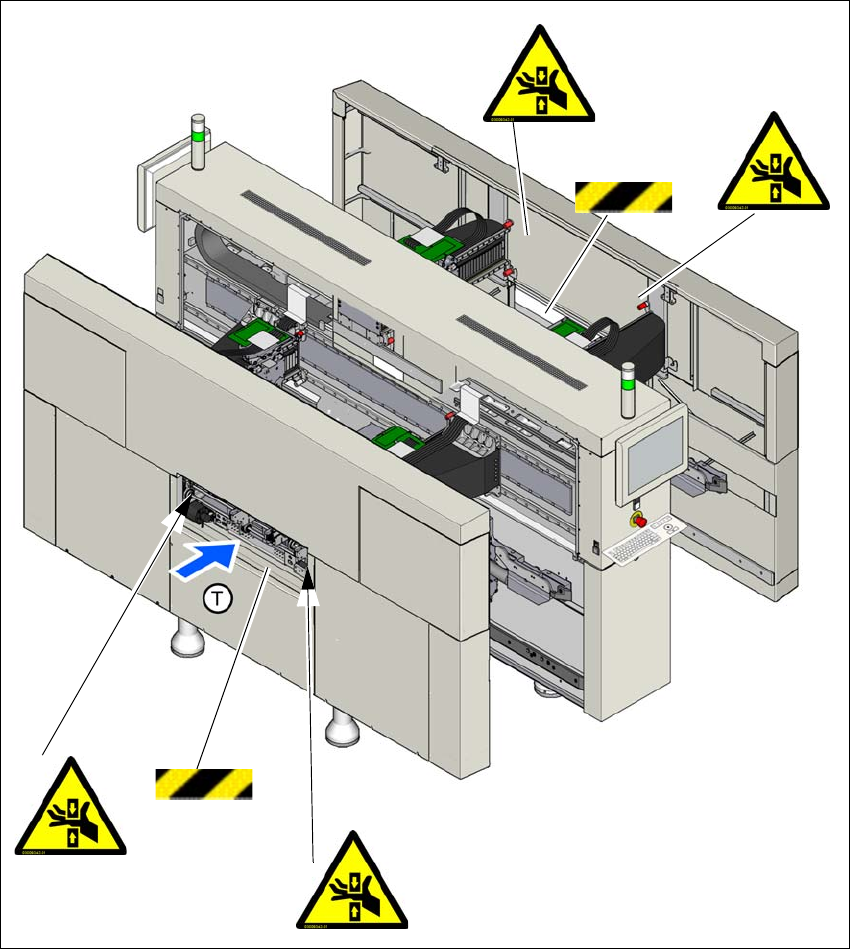

Kuva 2.2 - 3 Varoituskyltti W203 automaatin sisällä (esimerkki: SIPLACE X4i S)
Kohta W203, tuotenro 03009342-01
(1) Varoitusnauhat
(T) Kuljetussuunta
Varoitustarrat on kiinnitetty metalliverhoilun sisäpuolelle.
W 203
W 203
W 203
W 203
1
1
2 Käyttöturvallisuus Käyttöohje SIPLACE X-sarja
2.2 Varoituskyltit Ohjelmistoversiosta 708.1 alkaen Painos 05/2015
58
2.2.2.1 Varoituskyltti W203
2
Kohta W203 kuvissa 2.2 - 3, sivu 57 tuotenro 03009342-01 (lukumäärä automaattia kohti: 4)
2.2.2.2 Avoimena olevan suojakannen yhteydessä suoritettavia työtehtäviä koskeva tur-
vallisuusohje
2
Syöttö- ja poistokuljettimen yläpuolelle koneen sisustassa on kiinnitetty musta-keltainen varoitus-
nauha. Kohta 1 kuvassa 2.2 - 3
, sivu 57 (lukumäärä automaattia kohden: 2)
Tämä varoittaa käyttäjää kajoamisesta vaaralliseen kohteeseen, ts. viereisen koneen sisustaan.
2
2
2
2
RUHJEIDEN VAARA!
Tarttuminen voi johtaa käsivarsien ja käsien vammoihin.
Älä koske viereisen koneen sisustaan.
VAARA
Avoimen suojakannen yhteydessä esiintyvä loukkaantumisvaara!
Kajoaminen viereisen koneen vaaravyöhykkeelle voi aiheuttaa loukkaantumisen siinä ta-
pauksessa, että suojakansi on avattu. Vyöhyke on merkitty kelta-mustalla varoitusnau-
halla.
Varo kajoamista viereiseen koneen kuuluvalle vaaravyöhykkeelle silloin, kun suoja-
kansi on avattu.
2
2
2
LAAJA-ALAISIA KÄSIVAMMOJA (RUHJEIDEN VAARA)!
Tarttuminen voi johtaa käsivarsien ja käsien vammoihin.
Älä koske viereisen koneen sisustaan.
