2 Käyttöturvallisuus Käyttöohje SIPLACE X-sarja 2.2 Varoituskyltit Ohjelmistove rsiosta 708.1 alkaen Painos 05/2015 64 2.2.5.1 V aroituskyltit virt alähteen yhteydessä 2 Kohta W220 kuvassa 2.2 - 8 , sivu 64 , tuotenro 03…
Käyttöohje SIPLACE X-sarja 2 Käyttöturvallisuus
Ohjelmistoversiosta 708.1 alkaen Painos 05/2015 2.2 Varoituskyltit
63
2.2.5 Varoituskyltit virtalähteen yhteydessä
2
Kohta W206 kuvassa 2.2 - 7, sivu 63 tuotenro 03009345-01 (lukumäärä automaattia kohti: 2).
Kohta W206 kuvassa 2.2 - 8
, sivu 64 tuotenro 03009345-01 (lukumäärä automaattia kohti: 2).

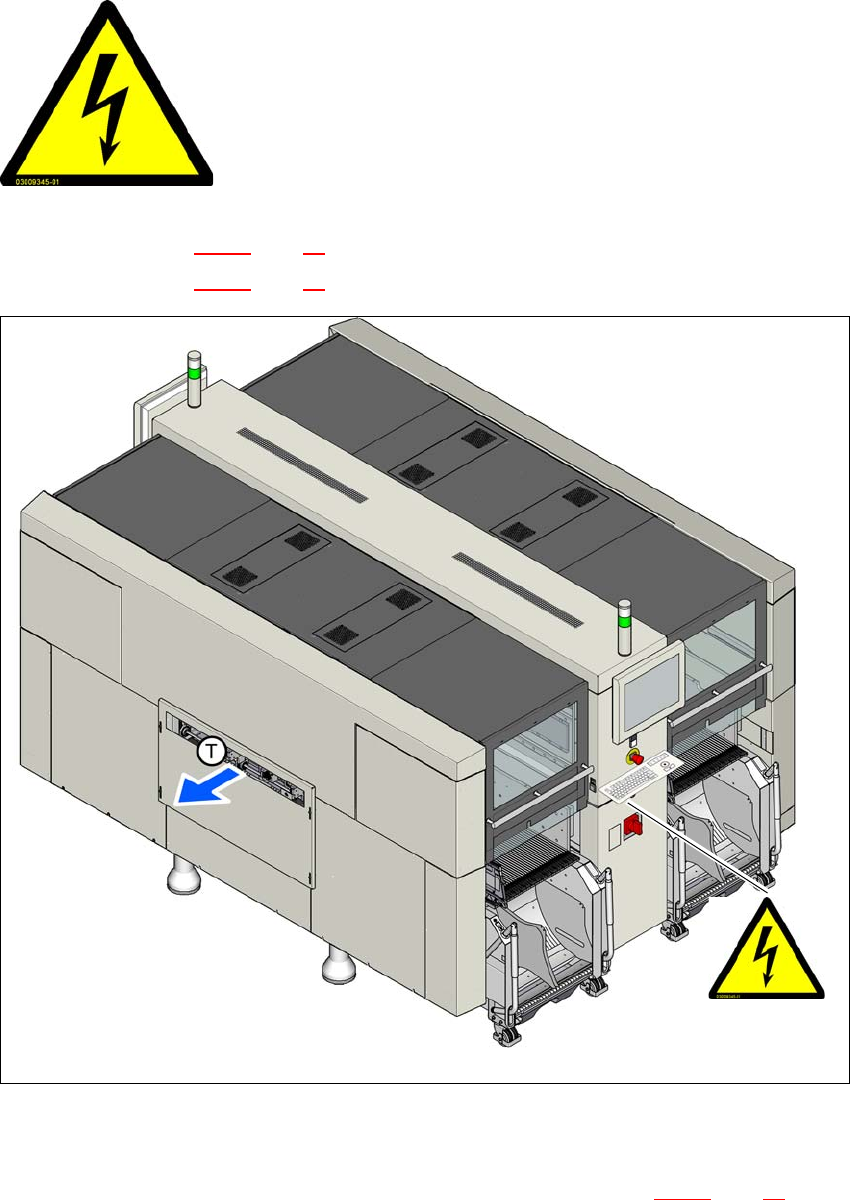

Kuva 2.2 - 7 Varoituskyltti W206, (esimerkki: SIPLACE X2 S / X3 S / X4 S)
Kohta W206, virtalähteen edessä oleva keskimmäinen peitelevy
Kohta W206, koneen sisäpuolella olevassa virtalähteessä (ks. myös kuva 2.2 - 8
, sivu 64 )
VAARALLISIA JÄNNITTEITÄ!
Verkkojännite on kytkeytynyt merkittyihin laitteen osiin myös siinä
tapauksessa, että pääkytkin on kytketty pois päältä ja verkkopis-
toke on irrotettu pistorasiasta.
Erota kone verkosta ennen huoltotöiden aloittamista.
NAFTA-alue: RISK OF ELECTRIC SHOCK OR BURN!
W206
2 Käyttöturvallisuus Käyttöohje SIPLACE X-sarja
2.2 Varoituskyltit Ohjelmistoversiosta 708.1 alkaen Painos 05/2015
64
2.2.5.1 Varoituskyltit virtalähteen yhteydessä
2
Kohta W220 kuvassa 2.2 - 8, sivu 64, tuotenro 03114591-01 (lukumäärä automaattia kohti: 6).

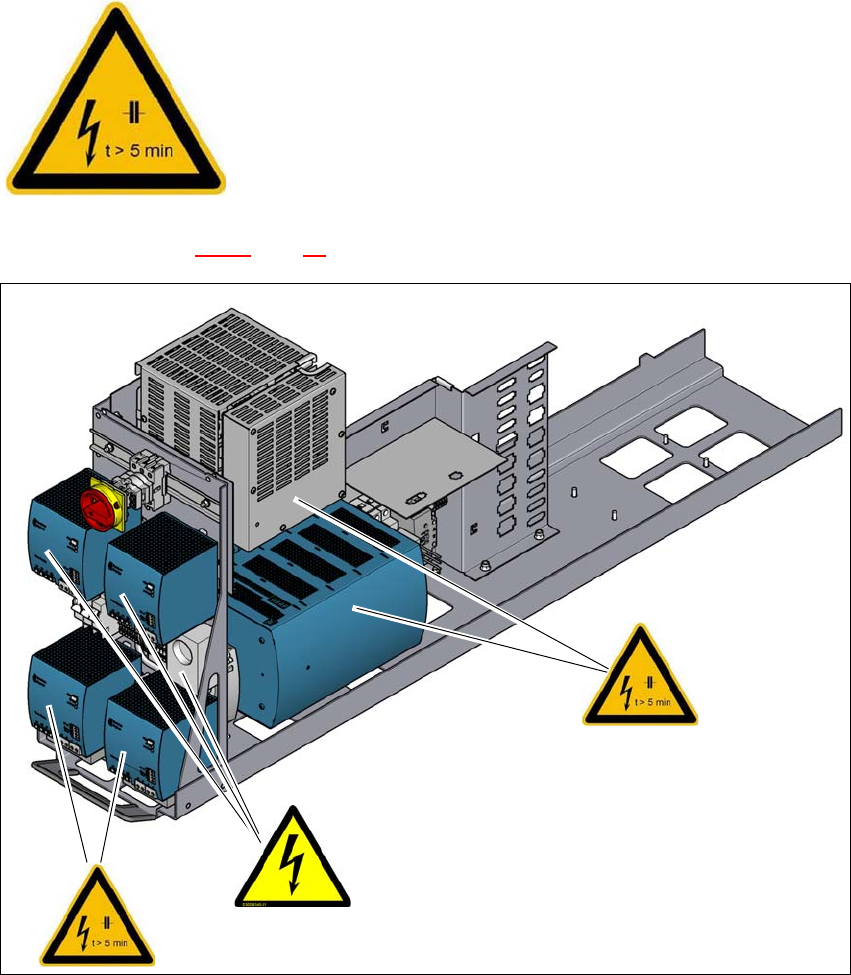

Kuva 2.2 - 8 Varoituskilpi W206, W220 virtalähteen yhteydessä
– W220 kondensaattoripariston PCS417 yhteydessä
– W220 virtalähteen AC/DC-muunninten (160 V DC /300 V DC) yhteydessä.
– W220 turvakatkaisuyksikön (CSB) suojuksen yhteydessä
– W206 huoltopistorasian yhteydessä
2
2
VERKKOJÄNNITE!
Kytke pääkytkin pois päältä, irrota verkkopistoke pistorasiasta ja
odota 5 minuuttia, jotta varaus ehtii purkautua kondensaatto-
reista.
NAFTA-alue: RISK OF ELECTRIC SHOCK OR BURN!
W220
W206
W220
Käyttöohje SIPLACE X-sarja 2 Käyttöturvallisuus
Ohjelmistoversiosta 708.1 alkaen Painos 05/2015 2.2 Varoituskyltit
65
2.2.6 Varoituskyltti HÄTÄ-SEIS-painikkeilla
2
Kohta W209 kuvassa 2.2 - 9, tuotenro 03009349-01 (lukumäärä automaattia kohti: 2)
2
2
Kuva 2.2 - 9 Varoituskyltti W209 hätäpysäytyspainikkeiden yhteydessä (esimerkki: SIPLACE X2 S / X3 S / X4 S)
Kohta W209, tuotenro 03009349-01
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
Maita Australia, Kanada, Meksiko ja USA var-
ten liimataan keltaisen renkaan sijaan HÄTÄ-
SEIS-painikkeilla varoituskyltti W209 asennuk-
seen.
W 209
