2 Käyttöturvallisuus Käyttöohje SIPLACE X-sarja
2.2 Varoituskyltit Ohjelmistoversiosta 708.1 alkaen Painos 05/2015
68
2.2.9 Varoituskyltti piirilevykuljettimen yhteydessä
2

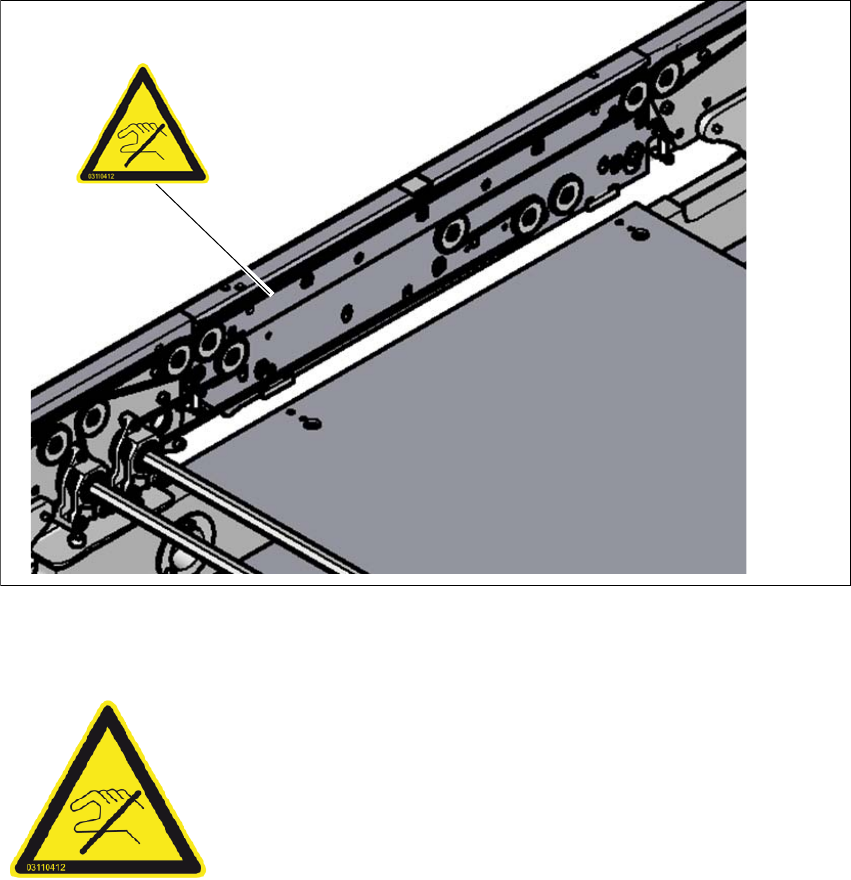

Kuva 2.2 - 12 Varoituskyltti "Herkät siirtoreunukset" piirilevykuljettimen kiinnityslevyssä
2.2.9.1 Varoituskyltti "Herkät siirtoreunukset"
2
Tuotenro: 03110412-01 (1 kpl jokaisen siirtoreunuksen ja ladonta-alueen yhteydessä)
Herkät siirtoreunukset!
Siirtoreunukset vahingoittuvat hyvin herkästi, minkä vuoksi niitä
ei saa liikuttaa ennen jarrujen vapauttamista.
Muutoin siirtoreunukset voivat vahingoittua korjauskelvottomiksi.
Käyttöohje SIPLACE X-sarja 2 Käyttöturvallisuus
Ohjelmistoversiosta 708.1 alkaen Painos 05/2015 2.3 Optisten järjestelmien luokittelu
69
2.3 Optisten järjestelmien luokittelu
2.3.1 Täydellisen koneen luokitus
2
2
2.3.1.1 Laserluokitus
Seuraavat rakenneryhmät on järjestetty laserluokka 2:een:
– PL-viivakoodilukija
– Komponenttianturi SpeedStar-päässä
– Komponenttianturi MultiStar-päässä
2
2
2.3.2 Kamerajärjestelmien luokitus
2
OHJE
Laserluokan 1 ja 1M rakenneryhmiä ei merkitä.
2
Täydellinen käyttövalmis kone kuuluu laserluokkaan 1.
Laserluokat on määritetty standardin DIN EN 60825-1-2008-05 mukaisesti.
OHJE
Täydellisen koneen laserluokka on 2, jos koneeseen on asennettu optio "koplanaarisuut-
ta mittaava lasermoduuli".
2
Lasersäteily
Älä katso säteeseen!
Laserluokka 2 standardin DIN EN 60825-1-2008-05 mukaan
OHJE
Käytettävät kameroiden valaistusjärjestelmät sisältävät kirkkaita LED-valoja. Nämä kuu-
luvat standardin IEC 62741:2006 luokituksen mukaan riskiryhmään 1.
Älä katso säteeseen!
2 Käyttöturvallisuus Käyttöohje SIPLACE X-sarja
2.4 Turvallisuusohjeita automaatin kuljetukseen Ohjelmistoversiosta 708.1 alkaen Painos 05/2015
70
2.4 Turvallisuusohjeita automaatin kuljetukseen
2
Käytä automaatin kuljetukseen haarukkatrukkia, jolla on seuraavat ominaisuudet:
Haarukan pituus vähintään 1800 mm
Nostokyky vähintään 6000 kg
Haarukan piikkien etäisyys vähintään 350 mm 2
2
2.5 Automaatin käyttöä koskevia turvallisuusohjeita
2.5.1 Suojakansien sulkemista koskevia turvallisuusohjeita
Onnettomuusriskin poistamiseksi koneella olevien suojakansien sulkemisen yhteydessä yrityksen
on vaadittava henkilökuntaa käyttämään suojakansia jäljempänä olevan ohjeen mukaisesti.
2
VAROITUS
Kaatumisvaara!
Jos haarukkatrukille määriteltyjä ohjearvoja ei noudateta, kuljetettava kuorma voi kaatua.
Käytä kuljetukseen vain haarukkatrukkia, joka täyttää edellä määritellyt vaatimukset.
Automaatin kuljetus on kuvttu luvun 4
kappaleessa 4.1, sivulla 217.
HUOMIO
Käsien ruhjoutumisen vaara!
Kädet voivat jäädä puristuksiin, mikäli suojakannet suljetaan virheellisesti.
Sulje suojakannet ohjeiden mukaisesti.
