Käyttöohje SIPLACE X-sarja 2 Käyttöturvallisuus
Ohjelmistoversiosta 708.1 alkaen Painos 05/2015 2.6 Turvalaitteet
85
2

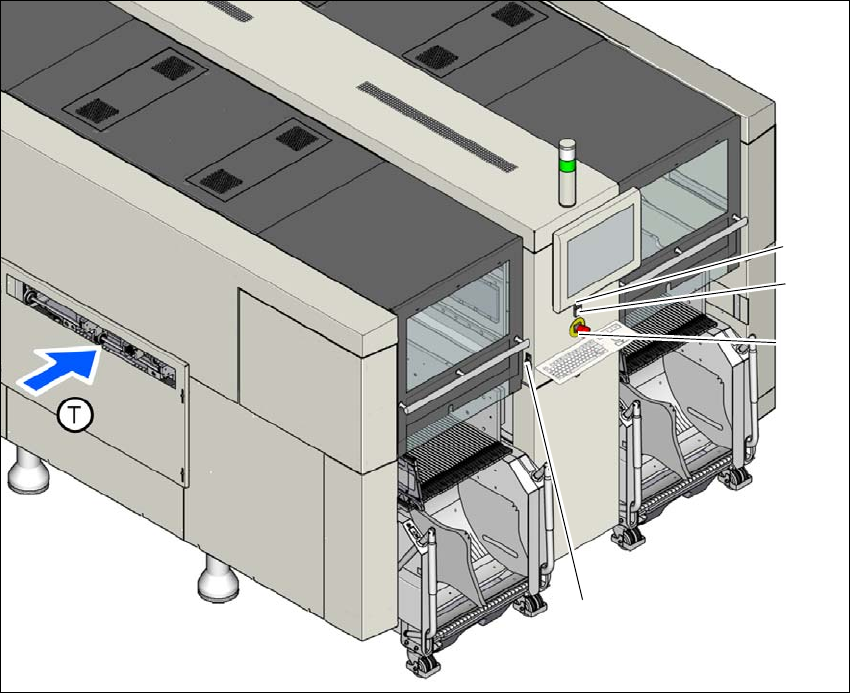

Kuva 2.6 - 6 Kytkinten ja painikkeiden sijainti - piirilevyjen syöttöpuoli (esimerkki: SIPLACE X2 S / X3 S / X4 S)
(1) Pysäytyspainike (musta)
(2) Käynnistyspainike (vihreä)
(3) hätäpysäytyspainike
(4) Painike komponenttivaunun paikoituspaikkaan telakoimista/paikoituspaikasta irrottamista
varten
(T) Piirilevyn kuljetussuunta
(3)
(1)
(4)
(2)
2 Käyttöturvallisuus Käyttöohje SIPLACE X-sarja
2.6 Turvalaitteet Ohjelmistoversiosta 708.1 alkaen Painos 05/2015
86
2.6.3.2 Suojakytkinten sijainti automaatissa
2

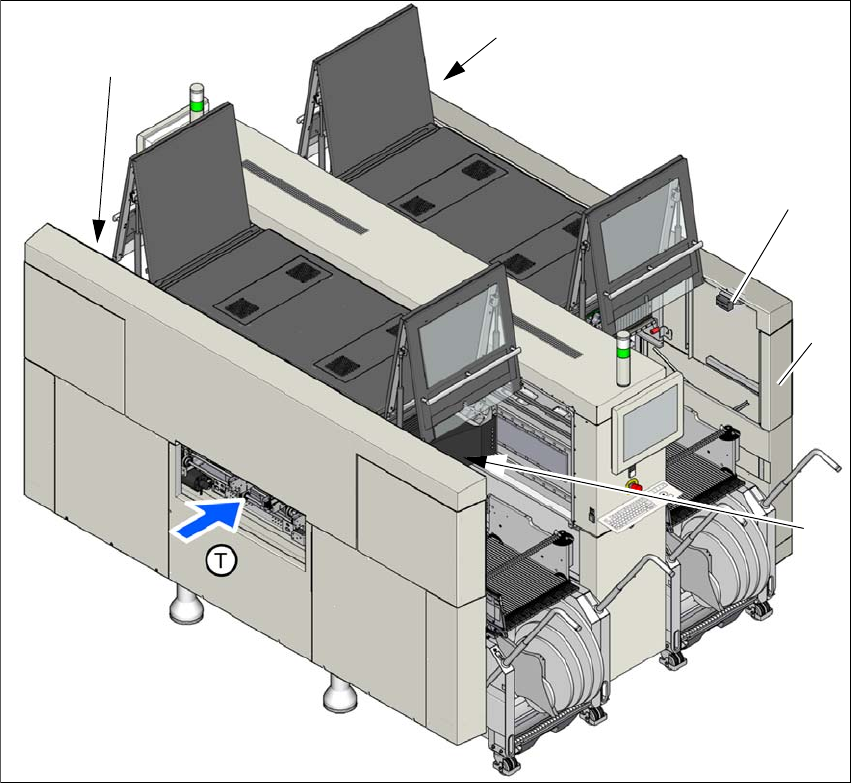

Kuva 2.6 - 7 Suojakytkinten sijainti automaatissa (esimerkki: SIPLACE X4i S)
(1) Suojakannen kytkin, asettelupaikka 1
(2) Suojakannen kytkin, asettelupaikka 2
(3) Suojakannen kytkin, paikoituspaikka 3
(4) Suojakannen kytkin, paikoituspaikka 4
(5) Esimerkki: suojakannen kytkimellä varustettu huoltoluukku paikoituspaikassa 2 (valinnaisesti
kaikkien paikoituspaikkojen yhteydessä)
(T) Piirilevyn kuljetussuunta
(2)
(3)
(1)
(4)
(5)
Käyttöohje SIPLACE X-sarja 2 Käyttöturvallisuus
Ohjelmistoversiosta 708.1 alkaen Painos 05/2015 2.6 Turvalaitteet
87
2.6.3.3 Toimintakuvaus
Pääkytkin asennossa POIS PÄÄLTÄ (ks. kohta 1 kuvassa
2.6 - 5, sivu 84) 2
Pääkytkin erottaa verkosta kolme vaihetta L1, L2 ja L3.
2
Pääkytkin asennossa PÄÄLLÄ 2
Pääkytkimen päällekytkemisen jälkeen verkkojännite kytkeytyy ja kaikki AC/DC-muuntimet ovat
toiminnassa.
Ohjaustietokone käynnistyy ja kaikki syöttöjännitteet kytkeytyvät laitteen sisällä lukuun ottamatta
portaaliakselien (300 V-) ja tähtiakselien (160 V-) välipiirijännitteitä.
Pysäytyspainike, musta (kohdat 2 ja 7 kuvassa 2.6 - 5, sivu 84 ja kohdat 3 ja 5 kuvassa 2.6 - 6,
sivu
85) 2
Automaatti pysäytetään näillä painikkeilla.
Käynnistyspainike, vihreä (kohdat 3 ja 6 kuvassa 2.6 - 5, sivu 84 ja kohdat 2 ja 4 kuvassa 2.6 -
6, sivu 85) 2
Pääkytkimen päällekytkemisen jälkeen pyydetään painamaan käynnistyspainiketta automaatin
käynnistämiseksi ladontatehtäviin. Sama pyyntö käynnistyy, jos on avattu suojakannet tai painettu
hätäpysäytyspainiketta.
Paina käynnistyspainiketta vähintään 200 ms:n ja enintään 1500 ms:n ajan. Vapauta painike
tämän jälkeen. Kone kytkeytyy päälle painikkeen vapauttamisen yhteydessä.
VAARA
Automaatin virheellinen käsittely voi johtaa kuolemaan tai vakaviin vammoihin samoin
kuin huomattaviin esinevahinkoihin.
Poiskytketystä pääkytkimestä huolimatta seuraavat komponentit vielä johtavat hengen-
vaarallisia jännitteitä:
– Pääkytkimen S1 kaapelien liitäntänavat L1, L2 ja L3
– Päätuloliitin X95
– Huoltopistorasia X98
– Turvakatkaisuyksikkö (CSB) on jännitteinen vielä 5 minuutin ajan sen jälkeen, kun
pääkytkin on kytketty pois päältä.
– Kaikkien niiden yksittäisjohdinten väri on oranssi, jotka ovat jännitteisiä myös pää-
kytkimen ollessa pois päältä.
Noudata tämän vuoksi voimassa olevia tapaturmien ehkäisyä koskevia ohjeita sekä
DIN-standardeja (erityisesti standardeja EN 60204, Osa 1 ja IEC 60204, Osa 1) tai
laitteen käyttömaassa voimassa olevia ohjeita.
Ainoastaan vastaavan pätevyyden omaava ja koulutettu henkilöstö saa avata virran-
syötön suojaovet.
