2.6.6 Kosketussuoja Dummy-Feeder-yksiköllä varustetuissa paikoituspaikoissa
2
Kuva 2.6 - 10 Kosketussuoja komponettivaunun paikoituspaikoissa
2
(1) Dummy Feeder SIPLACE X, tuotenro 00141226-xx
VAROITUS
Käyttö
Käyttöturvallisuus jokaisen paikoituspaikan varaamisen ansiosta!
SIPLACE X-sajan komponenttivaunua käyttö on turvallista, jos vähintään joka toiseen
vapaaseen paikoituspaikkaan on sijoitettu syöttömoduuli tai kosketussuoja (Dummy-
Feeder).
Sijoita paikoituspaikkoihin 2 ja 4 merkillä varustettu kosketussuoja.
Suojaa joka toinen vapaa paikoituspaikka kosketussuojalla myös siinä tapauksessa,
että tasomakasiineille tarkoitettu pidike on varustettu.
2 Käyttöturvallisuus Käyttöohje SIPLACE X-sarja
2.7 Jäännösjännitteet ja purkautumisajat automaatissa Ohjelmistoversiosta 708.1 alkaen Painos 05/2015
94
2.7 Jäännösjännitteet ja purkautumisajat automaatissa
Jos hätäpysäytyspainiketta painetaan tai automaatti kytketään pois päältä, portaaliakselien 300
V:n välipiirijännite ja tähtiakselien 160 voltin välipiirijännite putoaa nopeasti vaarattomien jäännös-
jännitteiden tasolle.
2
2.7.1 Automaatin energiatila pääkytkimen poiskytkemisen jälkeen
2
2
VAARA
Vaarallinen jännite!
Automaatin verkosta saama jännite on 3 x 360 V~ ... 3 x 480 V ± 10 %, 50/60 Hz tai va-
linnaisesti
3 x 200 V~ ... 3 x 240 V~ ± 10 %; 50/60 Hz. Tämän laitteiston osissa esiintyy siten hen-
genvaarallisia jännitteitä - myös siinä tapauksessa, että pääkytkin on kytketty pois päältä
ja verkkopistoke on irrotettu pistorasiasta.
Automaatin virheellinen käsittely voi johtaa kuolemaan tai vakaviin vammoihin samoin
kuin huomattaviin esinevahinkoihin.
Noudata tämän vuoksi voimassa olevia tapaturmien ehkäisyä koskevia ohjeita sekä
DIN-standardeja (erityisesti standardeja EN 60204, Osa 1 ja IEC 60204, Osa 1) tai
laitteen käyttömaassa voimassa olevia ohjeita.
Virransyöttömoduulin saa avata vain tehtävään pätevä ja koulutettu henkilöstö.
VAARA
Virransyöttömoduulissa esiintyy hengenvaarallisia jännitteitä!
Virransyöttömoduulin yhteydessä on komponentteja (kondensaattoreita), jotka saattavat
olla jännitteisiä vielä 5 minuutin kuluttua siitä, kun kone on kytketty pois päältä ja verkko-
pistoke on irrotettu pistorasiasta.
Odota vähintään 5 minuuttia, ennen kuin aloitat virransyöttömoduuliin liittyvät työteh-
tävät.
Virtalähteeseen ja turvakatkaisuyksikköön (CSB) liittyviin työtehtäviin saavat ryhtyä
ainoastaan ASM Assembly Systems GmbH & Co. KG:n huoltoteknikot tai ASM:n
kouluttamat koneen haltijan huoltoteknikot.
HUOMIO
Tietojen menetys!
Ehkäise tietojen menettäminen kytkemällä automaatti pois päältä (hätätilanteita lukuun
ottamatta) vain, jos seuraavat ehdot täyttyvät:
– Automaatti on lopettanut kone-, asetus- ja asennustietojen tiedonsiirron.
– Automaatti on lopettanut PL:n työstämisen.
– Automaatti on lopettanut ylösajovaiheen.
Käyttöohje SIPLACE X-sarja 2 Käyttöturvallisuus
Ohjelmistoversiosta 708.1 alkaen Painos 05/2015 2.7 Jäännösjännitteet ja purkautumisajat automaatissa
95
2.7.2 Pääkytkin kytketty pois päältä - Automaatti kytketty kiinni verkkoon
2
2

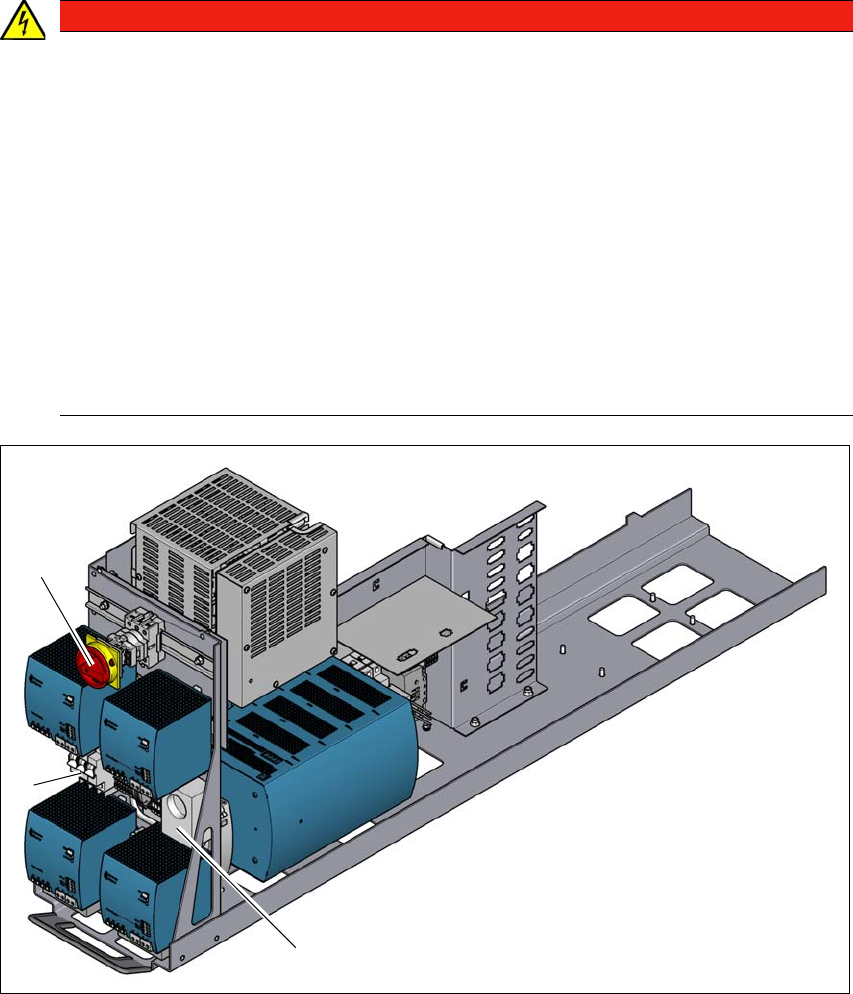

Kuva 2.7 - 1 Virransyöttömoduuli, etupuoli
(1) Pääkytkin (S1)
(2) Verkkoliitännän navat (X95) verkkokaapelia varten
(3) Huoltopistorasia (X98)
VAARA
Jännitteiden aiheuttama hengenvaara!
Automaatin virheellinen käsittely voi johtaa kuolemaan tai vakaviin vammoihin samoin
kuin huomattaviin esinevahinkoihin.
Seuraavat virtalähteeseen kuuluvat komponentit johtavat hengenvaarallisia jännitteitä sii-
tä huolimatta, että pääkytkin on kytketty pois päältä:
– Verkkoliitännän navat X94
– Pääkytkimen S1 vaiheet L1, L2 ja L3
– Huoltopistorasia X98
– Turvakatkaisuyksikkö (CSB) on jännitteinen vielä 5 minuutin ajan sen jälkeen, kun
pääkytkin on kytketty pois päältä.
– Kaikkien niiden yksittäisjohdinten väri on oranssi, jotka ovat jännitteisiä myös pääkyt-
kimen ollessa pois päältä.
(3)
(1)
(2)
