R e v 1 . 0 0 机械控制参数 3-2-2 PTP 以外的动作的起动画面 选择了 [Ｘ 。 画面为 [Ｘ] 时的情形， [Ｙ] 也一样。 ][PTP 以外] 或 [Ｙ][PTP 以外] 之后，就会显示出如图 3-2-2 所示的表格 把 动作类别 设定到想编辑的目录中，选择了 [ 主要数据 ] 按键或 [ 增益数据 ] 按键之后， 设定的分类选择 画面就被显示出来。 目录在各画面也可以变更。 类别的详细内容请参阅 4-2…
Rev1.00
机械控制参数
3-2 XY
选择了起 格。
3-2-1 PTP 动作的起动画面

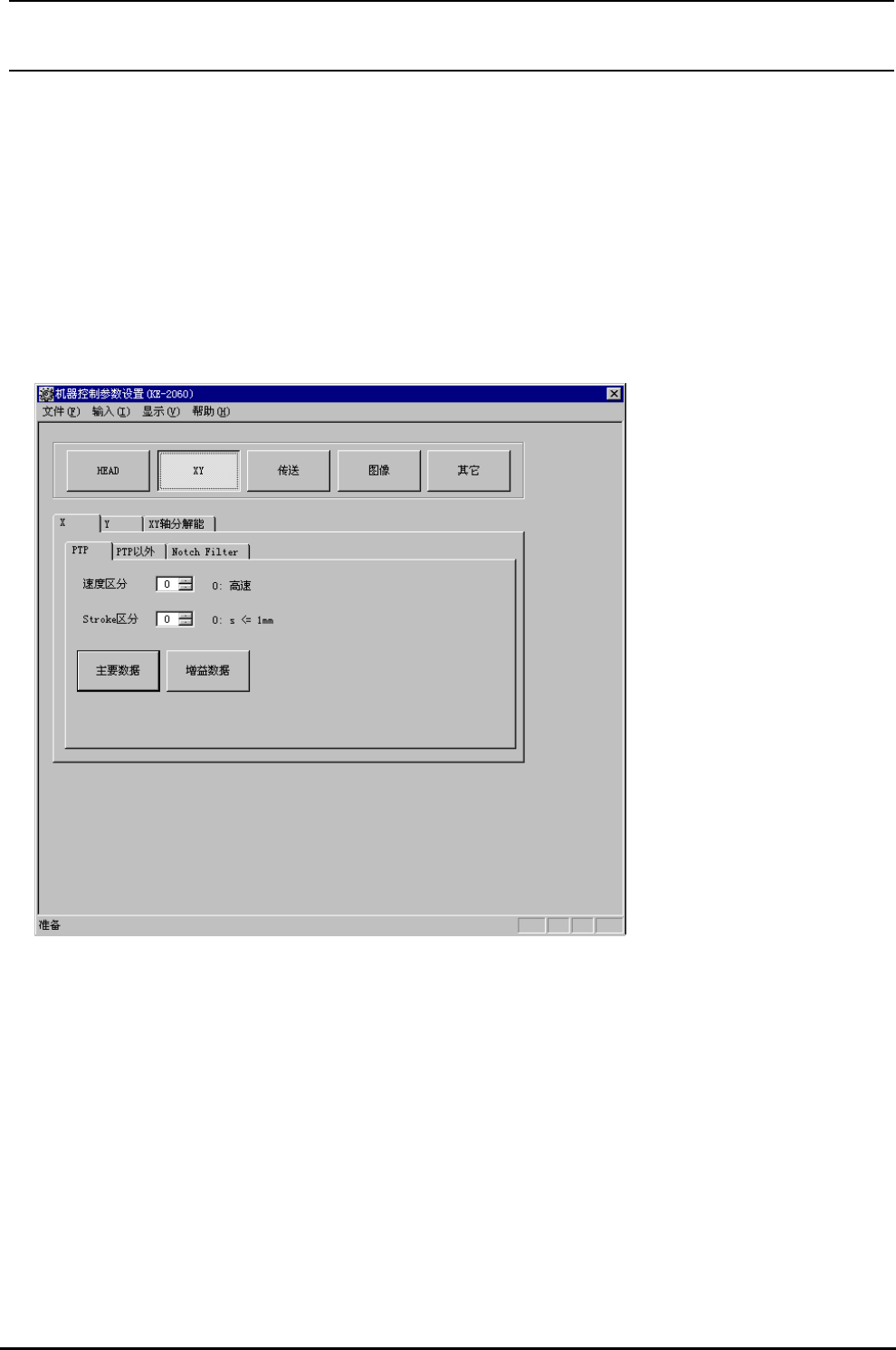

选择了[Ｘ][PTP]或[Ｙ][PTP]之后，就会显示出如图 3-2-1 所示的表格。
画面
动画面的[XY]按键之后，就会显示出如图 3-2-1∼图 3-2-5所示的表
为[Ｘ]时的情形，[Ｙ]也一样。
图 3-2-1 PTP 动作的起动画面
把速度类别、行程类别设定到想编辑的目录中，选择了[主要数据]按键或[增益数据]按键之后，设
定的分类选择画面就被显示出来。
目录在各画面也可以变更。
类别的详细内容请参阅4-2-1。
3-8
Rev1.00
机械控制参数
3-2-2 PTP 以外的动作的起动画面
选择了[Ｘ 。
画面为[Ｘ]时的情形，[Ｙ]也一样。
][PTP 以外]或[Ｙ][PTP 以外]之后，就会显示出如图 3-2-2 所示的表格
把动作类别设定到想编辑的目录中，选择了[主要数据]按键或[增益数据]按键之后，设定的分类选择
画面就被显示出来。
目录在各画面也可以变更。
类别的详细内容请参阅4-2-3。
图 3-2-2 PTP 以外的动作的起动画面
3-9
Rev1.00
机械控制参数
3-2-3 轴 Notch Filter 的起动画面Ｘ
示出来。
选择了[Ｘ][Notch Filter]之后，图 3-2-3 所示的标签单被显
图 3-2-3 Ｘ轴Notch Filter 的起动画面
选择了[Notch Filter]按键之后，Notch Filter 设定画面被显示出来。
3-10
