Test Research Inc. 90 TR 7007 SII User Guide – Hardwa re A. 按下 [1 - Axis (0 ) ] 按鈕，開啟 X 軸動作控制畫面。 B. 按下 [RALM] 按鈕，清除警告訊息。 C. 按下 [SVON] 按鈕，啟動磁極檢查。伺服器會以很小的距離重複移動，直到磁 極檢查完成。 圖 135 : X 軸磁極檢查
Test Research Inc.
TR7007 SII User Guide – Hardware 89
D. 完成後按下[Finish]按鈕
圖
134:
參數載入完成
7) X 軸磁極檢查
Test Research Inc.
90 TR7007 SII User Guide – Hardware

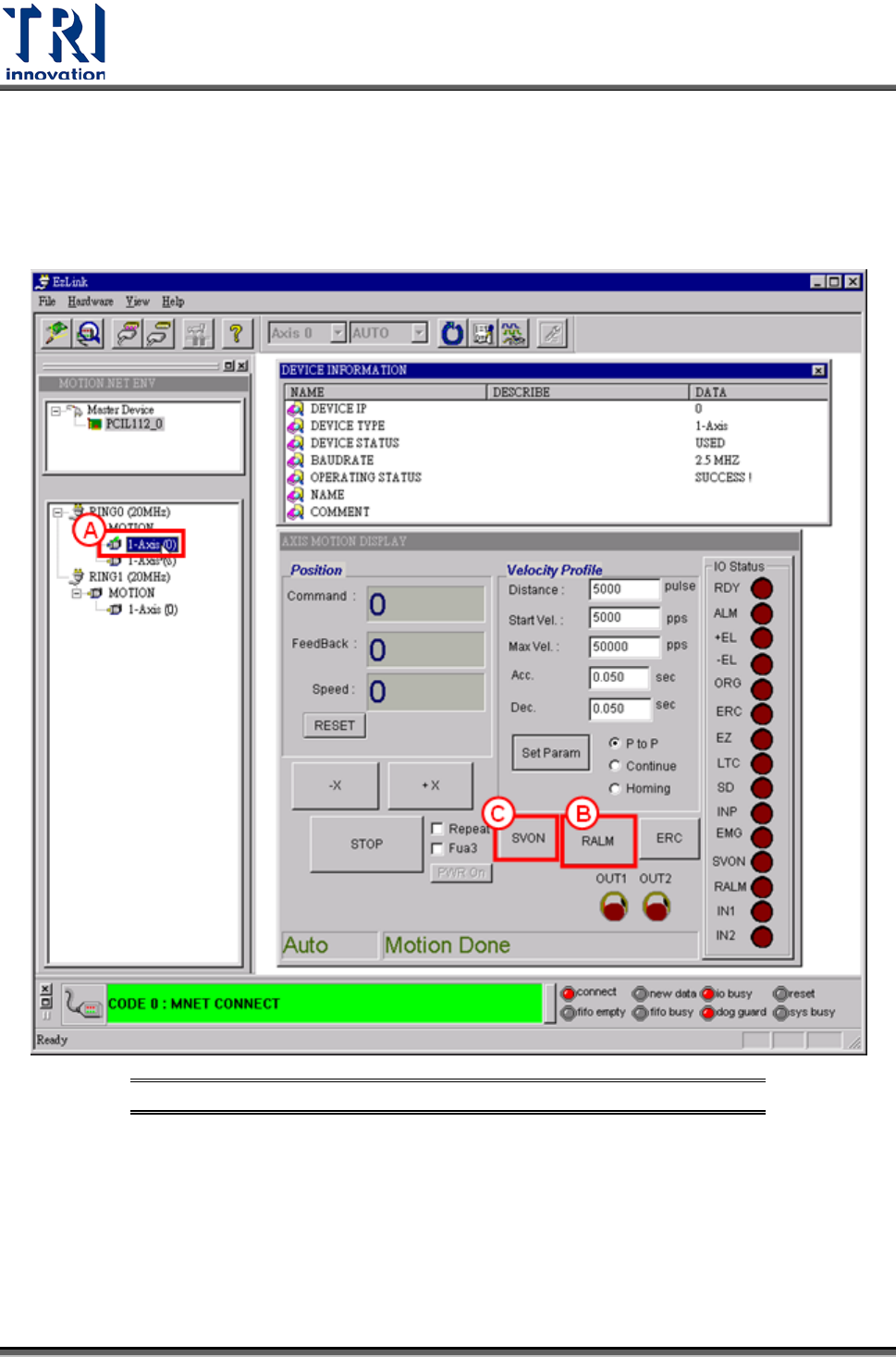

A. 按下[1-Axis (0)]按鈕，開啟 X軸動作控制畫面。
B. 按下[RALM]按鈕，清除警告訊息。
C. 按下[SVON]按鈕，啟動磁極檢查。伺服器會以很小的距離重複移動，直到磁
極檢查完成。
圖
135: X
軸磁極檢查
Test Research Inc.
TR7007 SII User Guide – Hardware 91
D. 若磁極檢查失敗，則[ALM]燈號會亮起，且[SVON]的訊號仍然關閉。如果磁
極檢查成功，按下[RALM]按鈕，則[ALM]燈號會關閉，且[SVON]燈號會亮
起，表示 X 軸已經就緒可以動作。
圖
136: X
軸磁極檢查結果燈號
如果需要關閉伺服器，只需要再次按下
[SVON]
按鈕即可。
8) Y 軸磁極檢查
