TR7007 SII User Guide – Hardware 1
1
機器簡介
TR7007SII 外觀及重要零組件

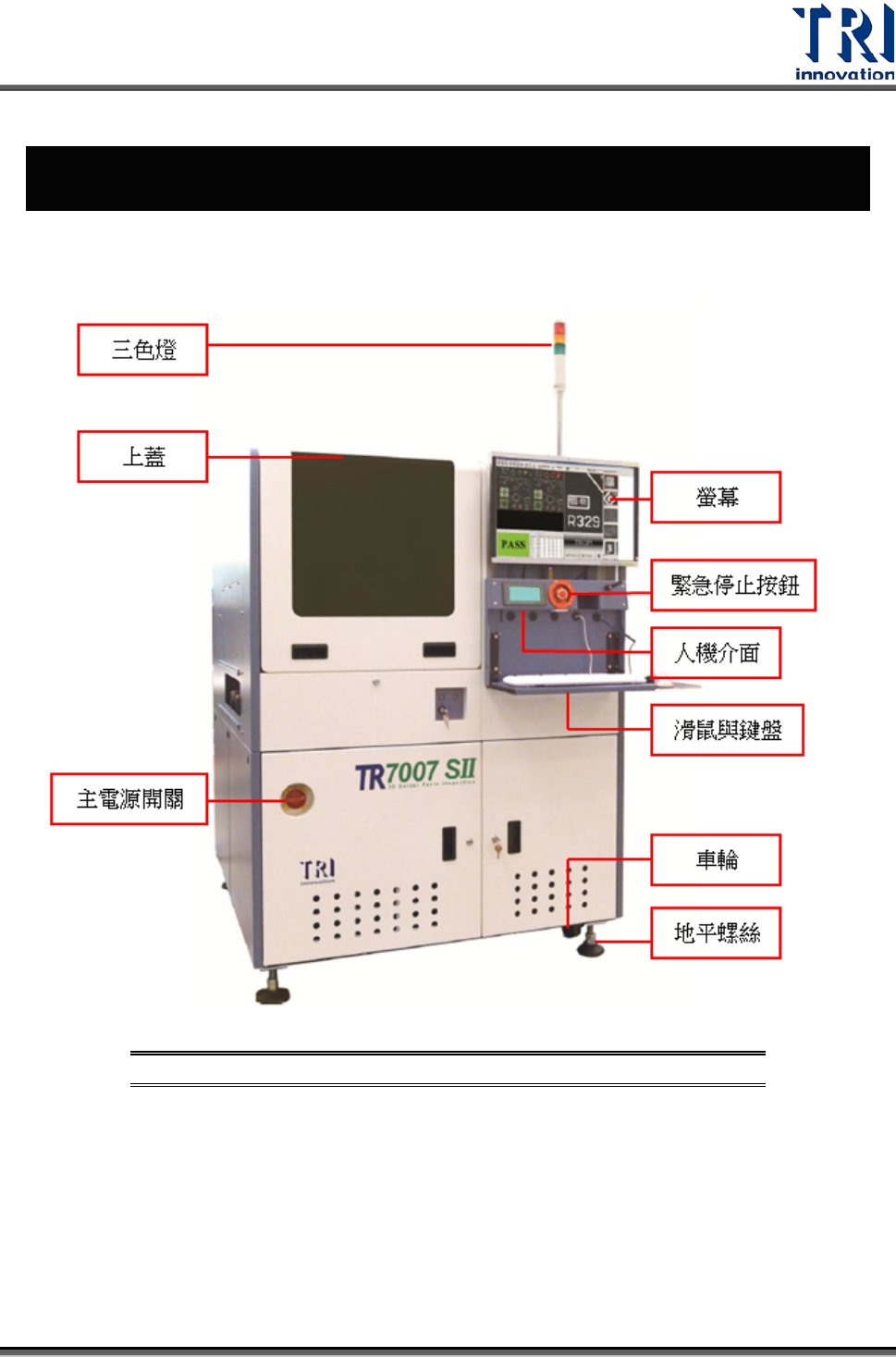

圖
1: TR7007SII
前視圖
Test Research Inc.
2 TR7007 SII User Guide – Hardware
TR7007SII 操作及儲存環境如下
Operating
Storage
Ambient Temperature:
0-40°C (32-104°F)
-40-66°C (-40-151°F)
Max. Temperature Gradient:
10°C/hour (18°F/hour)
10°C/hour (18°F/hour)
Relative Humidity:
20-80% non-condensing
Up to 95% non-condensing
Max. Humidity Gradient:
10%/hour
10%/hour
Max. Wet Bulb Temperature:
25°C (77°F)
46°C (115°F)
Max. Dew Point Temperature:
2°C (36°F)
2°C (36°F)
圖
2: TR7007
操作環境
Test Research Inc.
TR7007 SII User Guide – Hardware 3
2
人機介面及
PLC
人機介面功能在於設定所需之測試條件，如單機模式、連線模式或測試模式，有無前
後站，或其他機器相關設定；而 PLC 功能在根據使用者透過人接介面設定的資訊，控
制機器正常運作，像是 PCB 進出板、夾板，與主電腦相互傳遞檢測或 Pass/Fail等訊
號(透過 RS-232 Cable)。
人機介面及 PLC 功能將在以下幾個章節中介紹。
