Test Research Inc.
2 TR7007 SII User Guide – Hardware
TR7007SII 操作及儲存環境如下
Operating
Storage
Ambient Temperature:
0-40°C (32-104°F)
-40-66°C (-40-151°F)
Max. Temperature Gradient:
10°C/hour (18°F/hour)
10°C/hour (18°F/hour)
Relative Humidity:
20-80% non-condensing
Up to 95% non-condensing
Max. Humidity Gradient:
10%/hour
10%/hour
Max. Wet Bulb Temperature:
25°C (77°F)
46°C (115°F)
Max. Dew Point Temperature:
2°C (36°F)
2°C (36°F)
圖
2: TR7007
操作環境
Test Research Inc.
TR7007 SII User Guide – Hardware 3
2
人機介面及
PLC
人機介面功能在於設定所需之測試條件，如單機模式、連線模式或測試模式，有無前
後站，或其他機器相關設定；而 PLC 功能在根據使用者透過人接介面設定的資訊，控
制機器正常運作，像是 PCB 進出板、夾板，與主電腦相互傳遞檢測或 Pass/Fail等訊
號(透過 RS-232 Cable)。
人機介面及 PLC 功能將在以下幾個章節中介紹。
Test Research Inc.
4 TR7007 SII User Guide – Hardware
3
人機介面操作方式
3.1
起始畫面

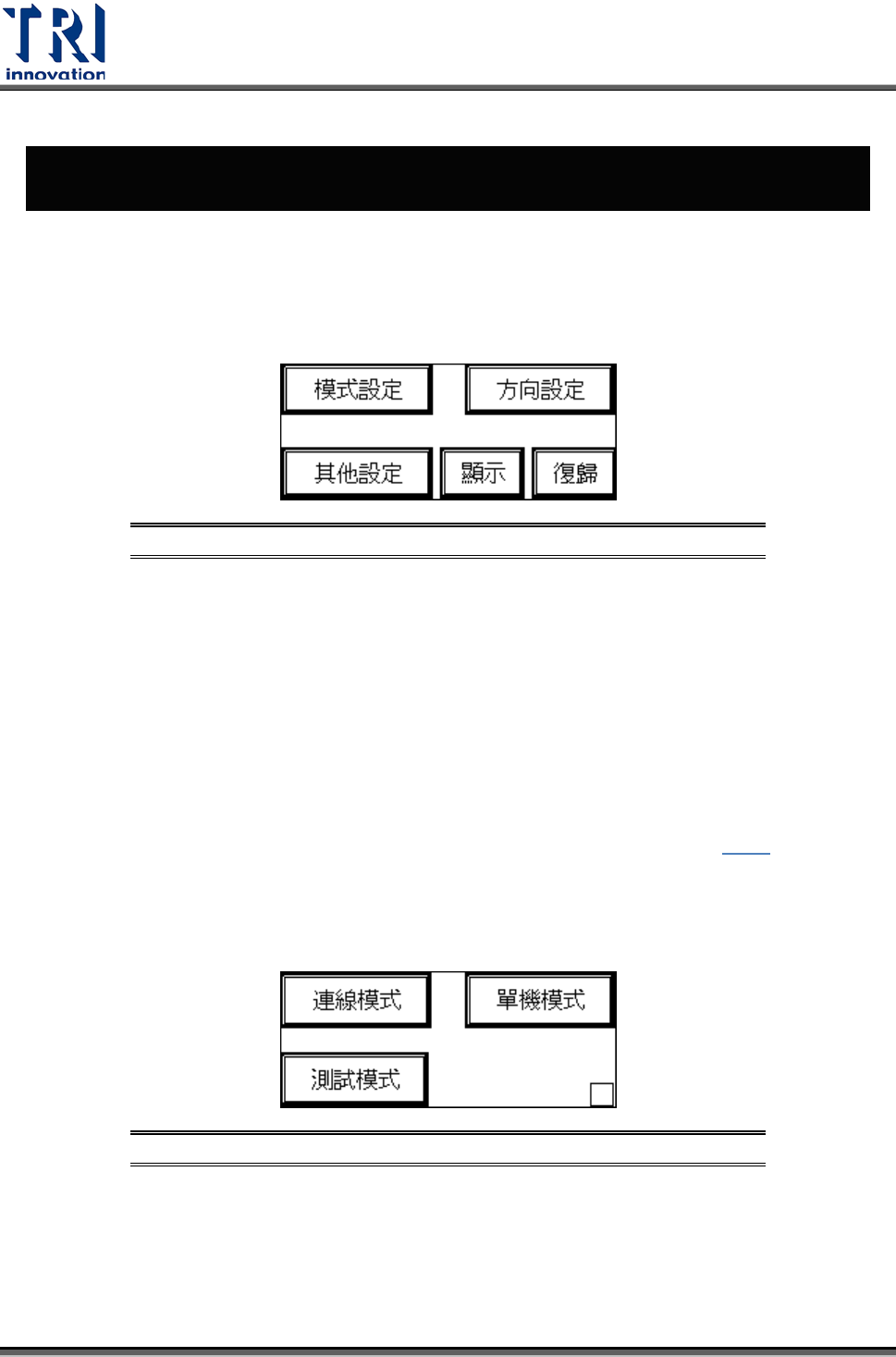

開機後約等待 5 秒，畫面會跳至起始頁(圖 3)，此時會出現[模式設定]，[方向設定]，
[其他設定]，[顯示]與[復歸]等五種選項。
圖
3:
起始畫面
3.1.1
模式設定
可選擇[連線模式]與[單機模式]或[測試模式]三種。(關機後會自動記憶，並於下次開機
時自動設定)。
連線模式：與外部設備做連線測試。
連線模式(在待機畫面隱藏[通過]鍵)：按右下角隠藏鍵 2 秒，放開後再按[連線模
式]，則[連線模式]按鈕會反黑，在待機畫面時會將通過按鈕隱藏，如
圖
39。
單機模式：不與外部設備做連線測試，需人工放板及取板。
測試模式：單板測試，不與外部設備做連線測試，可選擇來回測試次數。
圖
4:
模式設定
