3.1.2
方向設定
在模式設定中選擇不同的模式會有不同方向設定，設定如下(關機後會自動記憶，並於
下次開機時自動設定)。
連線模式方向設定：若選擇連線模式，畫面會出現(
圖
5)，有[左進右出]、[左進左
出]、[右進左出]與[右進右出]四種。
單機模式方向設定：若選擇單機模式，畫面會出現[左進右出]、[左進左出]、[右進左
出]與[右進右出]四種。
測試模式方向設定: 若選擇測試模式，畫面會出現(
圖
6)，則有[左進左出]與[右進右
出]兩種。
注意事項：在出廠時預設為左進模式，若方向改為右進模式時，需將
Sensor 2(
減速檢知器
)
與
Sensor 3(
定位檢知器
)
固定位置連同金屬接頭
對調。

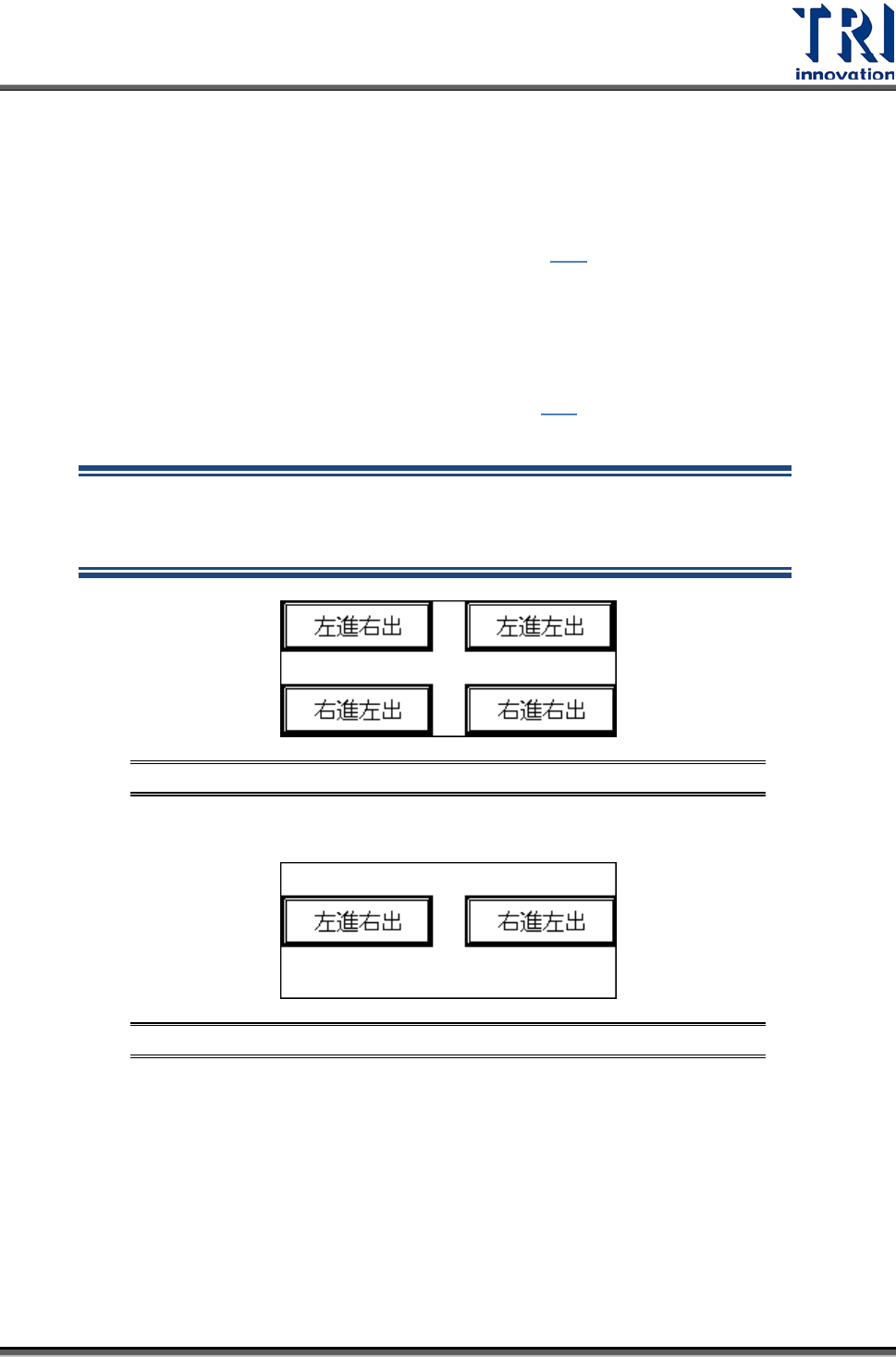

圖
5:
連線與單機模式方向設定
圖
6:
測試模式方向設定
3.1.3
其他設定
可選擇[板寬]、[燈號]、[測試次數]、[下頁]、[後站]、[返回]六種。
Test Research Inc.
TR7007 SII User Guide – Hardware 7
圖
10:
其他設定–板寬設定–隱藏鍵–開啟
圖
11:
其他設定–板寬設定–隱藏鍵–開啟
自動調整：按下
圖
9中的[自動調整]，板寬會先作歸原點(機械原點)的動作，若為
出廠初次設定時，歸原點完成後，需先設定(電氣原點)，在
圖
12中的原點會閃
爍，此時可按[加寬]或[縮小]設定該機種的最大可測板寬度，如：TR7006L為
460mm，設定完成後按[輸入]，PLC會自動記憶設定值，然後按[返回]並做復歸，
下一次再進入此畫面時原點的字型就不會再爍閃，此時即可設定待測板寬度，設
定方法同上述，板寬的設定值也可以由PC設定或讀取，若要重設電氣原點，可
在
圖
12中同時按下中間上方及中間下方的隱藏鍵。一般情況下，[進板寬度]與[夾
板寬度]設定相同，若需要設定兩段式板寬，則需分別設定[進板寬度]與[夾板寬
度]，系統在進板時使用[進板寬度]，直到待測版碰到夾板Sensor時，輸送帶調整
為[夾板寬度]後夾板，檢測完畢後，輸送帶調整為[進板寬度]後出板。若[進板寬度]
與[夾板寬度]設定不同數值，則系統會顯示設定規則如
圖
13，加強防呆保護。
圖
12:
其他設定–板寬設定–自動板寬調整
