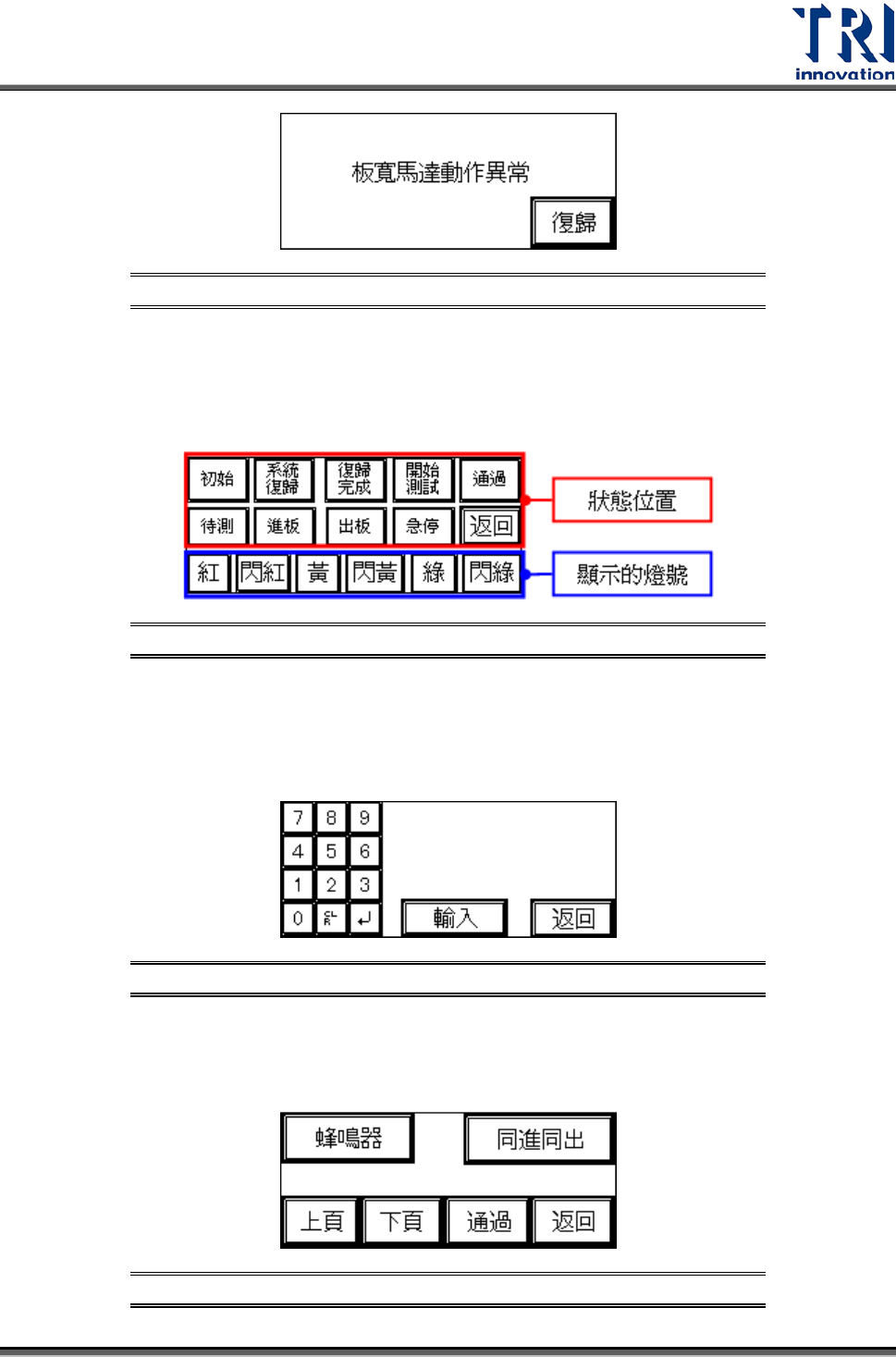

Test Research Inc. TR 7007 SII User Guide – Hardwa re 9 圖 15 : 其他設定 – 板寬 設定 – 板寬馬達動作異 常 燈號：三色燈燈號顯示設定。先按下要設定的狀態位置，使其反黑，再按下該步驟 所要顯示的燈號，若不設定將顯示出廠的預設值。 圖 16 : 其他設定 – 燈號 測試次數：設定測試模式之測試次數，若設定為 0 次，即為無限次，按下 [ 返回 ] 畫面 會跳回起始頁…
Test Research Inc.
8 TR7007 SII User Guide – Hardware
圖
13:
其他設定–板寬設定–自動板寬設定規則
注意事項
所有的定設值有防呆功能，防止輸入負數。
圖
12中右上角的指示燈為機械原點的Sensor，當按[加寬]調整至該燈亮時，即
無法再加寬；[加寬]的下方[-******]為目前板寬的位置(單位:0.008mm/pps)；[進
板寬度]及[夾板寬度]的右方[-******]為設定板寬的位置(單位:0.008mm/pps)。
如果使用兩段式自動板寬，如果使用兩段式自動板寬，PLC 需與 SPI 主電腦
及程式版本搭配。
執行板寬復歸時，若Sensor1, 2, 3, 4 上有待測板時，會警報並顯示
圖
14的畫
面，請將待測板取出再復歸。
若板寬動作的時間過久而未到定位時，會警報並顯示
圖
15的畫面，請檢查板
寬的相關零件是否安裝確實或故障。
若未安裝自動板寬裝置時誤設，造成 PLC 錯誤時會無法復歸，且 PLC 上的
ERROR 指示燈會亮紅燈，此時需重新啓動電源開關，然後再將 PLC 上的選擇
開開撥到[RUN]再撥回[PROG]，然後再將自動板寬[Disable]，設為手動。
圖
14:
其他設定–板寬設定–請將待測板取出
Test Research Inc.
10 TR7007 SII User Guide – Hardware
蜂鳴器：確認是否當後站未 Ready，會有警示聲提醒作業員，以免造成前站塞
板。
圖
19:
其他設定–設定
-
第二頁–蜂鳴器
同進同出：選擇是同進同出時(待測板長度必需小於 200mm，否則可能會有疊板
的問題)，在出板的同時可進板;若選擇否時需等出板完成才可進板。
圖
20:
其他設定–設定
-
第二頁–同進同出
下頁：可選擇[高速設定]、[通過速度]、[低速設定]、[語言]、[返回]五種。
圖
21:
其他設定–設定
-
第二頁–設定
-
第三頁
高速設定：即一般的進出板速度，在下圖按[輸入]便可設定此段的速度，速度
的範圍為上限：2600PPS，下限：100PPS。
