Test Research Inc.
12 TR7007 SII User Guide – Hardware
• 機型及條碼檢測設定：在
圖
25中分別按下位於畫面中央兩側之隱藏鍵(需間
隔兩秒內)，則可顯示出機型及條碼設定畫面如
圖
28。

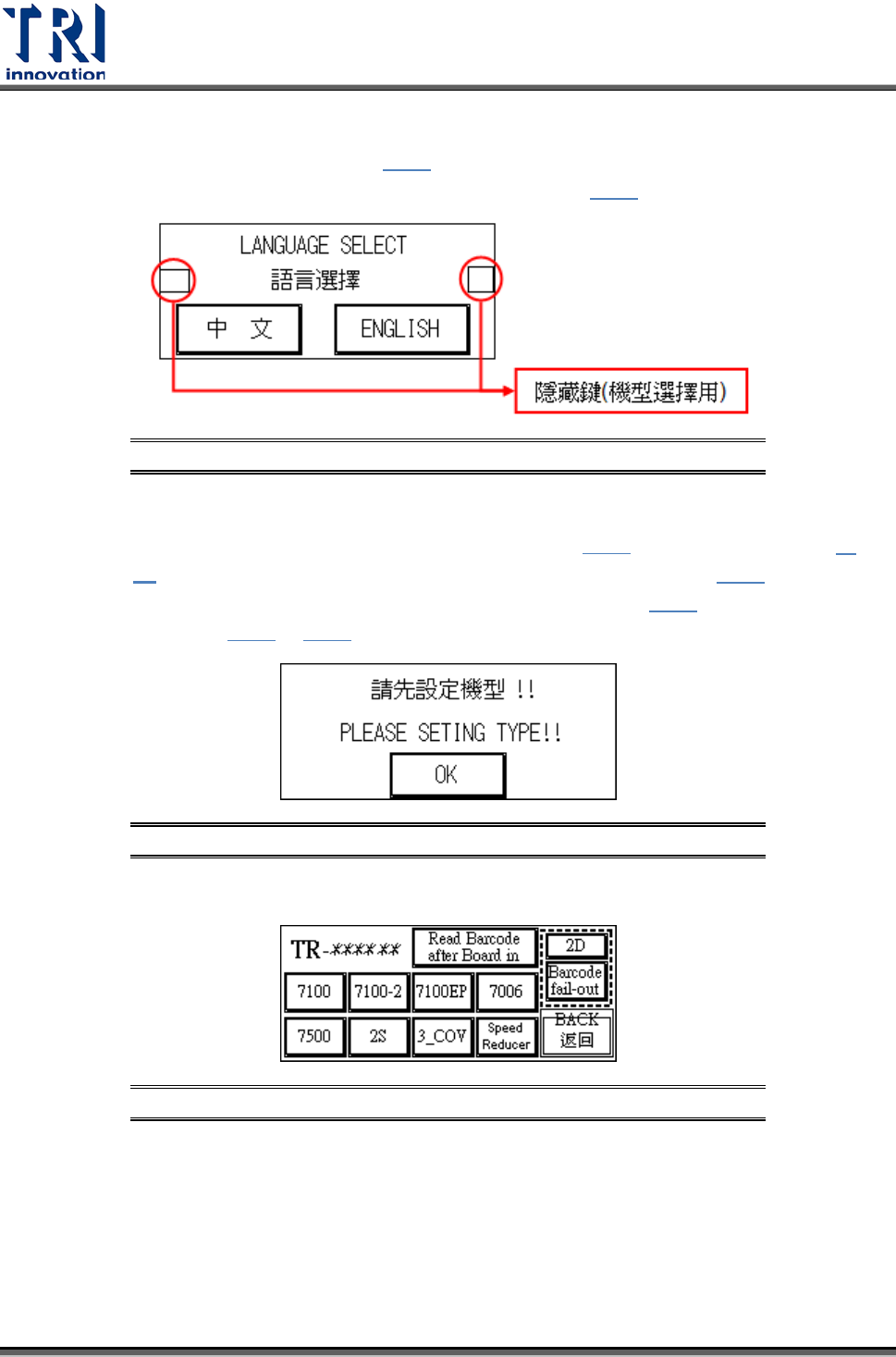

圖
26:
其他設定–設定
-
第二頁–設定
-
第三頁–語言–選擇機型隱藏鍵
• 機型設定：若新機第一次安裝，一開機會顯示
圖
27，請先設定機型，由
圖
28設定該機的機型，若設定完成之後，要再重新設定，可由
圖
25語言選擇
畫面中間的兩側各有一個隱藏鍵同時按下，即可跳至
圖
28做選擇，設定完
成後會在
圖
28及
圖
29 [TR-****] 處顯示設定機型。
圖
27:
第一次開機畫面
圖
28:
設定機型
Test Research Inc.
TR7007 SII User Guide – Hardware 13

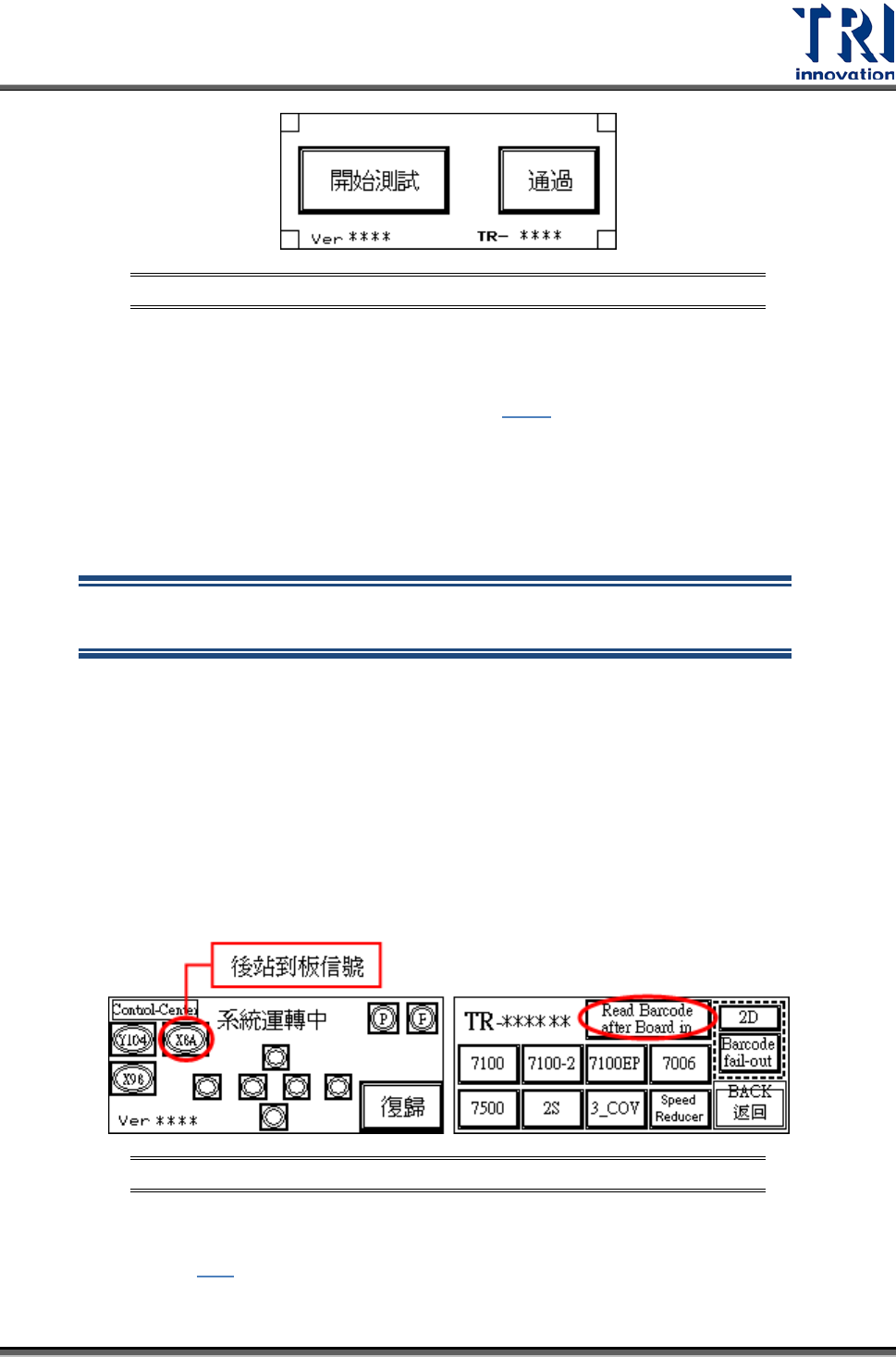

圖
29:
開始測試
• 條碼檢測設定：此功能為條碼讀取失敗時不進板，若不使用此功能時請務必
將PC的軟體設定為條碼不檢測，或按
圖
28中[Barcode fail-out] 使其反黑，
否則不會進板。
• 二維條碼：若有裝設二維條碼，需將[2D]設為反黑。
• 雙螺桿輸送帶：若輸送帶為雙螺桿，需將[2S]設為反黑。
• 三段式輸送帶：若輸送帶為三輸式，需將[3_COV.]設為反黑。
若為單段式輸送帶，不可設定此選擇，則否
PLC
可能會當機，若當機請
將總電開關重新開機，再設回反白
• [Speed Reducer] ：輸送帶減速機設定(目前用在 TR7500L/ TR7006LL)
• [Read Barcode After Board in]：Barcode 預讀設定。將 Port 1 紅藍接頭接
到前站的到站信號，並檢查到板時是否有信號。[ Read Barcode After
Board in]設為反白時，原 Barocde 按鈕改為選擇 Barcode fail 時，在機台外
面(Sensor 1)停板，或在機台內部(Sensor 4)停板，至於要不要停板報警由
PC(主程式)決定。且 Barcode Trigger改到檢測完成就亮，以防止讀
Barcode的時間太短。
圖
30: Barcode
預讀設定
上頁：回到
圖
7其他設定頁面。
