Test Research Inc.
14 TR7007 SII User Guide – Hardware
通過：確認是否當 PC 未 Ready，PLC會自動切換為通過模式，以免造成前站塞
板。
圖
31:
其他設定–設定
-
第二頁–通過
返回：返回
圖
3起始畫面。
後站：選擇有無後站，在連線模式，測試完成且後站送出 Ready 訊號時就會自動出
板，選擇無後站，在測試完成後板子會停在出口，等人工取出板時，才進行下一板
的測試。
圖
32:
其他設定–後站
返回：返回
圖
3起始畫面。
3.1.4
顯示
可由
圖
33及
圖
34觀察目前所有的模式參數設定。
圖
33:
顯示
1
Test Research Inc.
TR7007 SII User Guide – Hardware 15

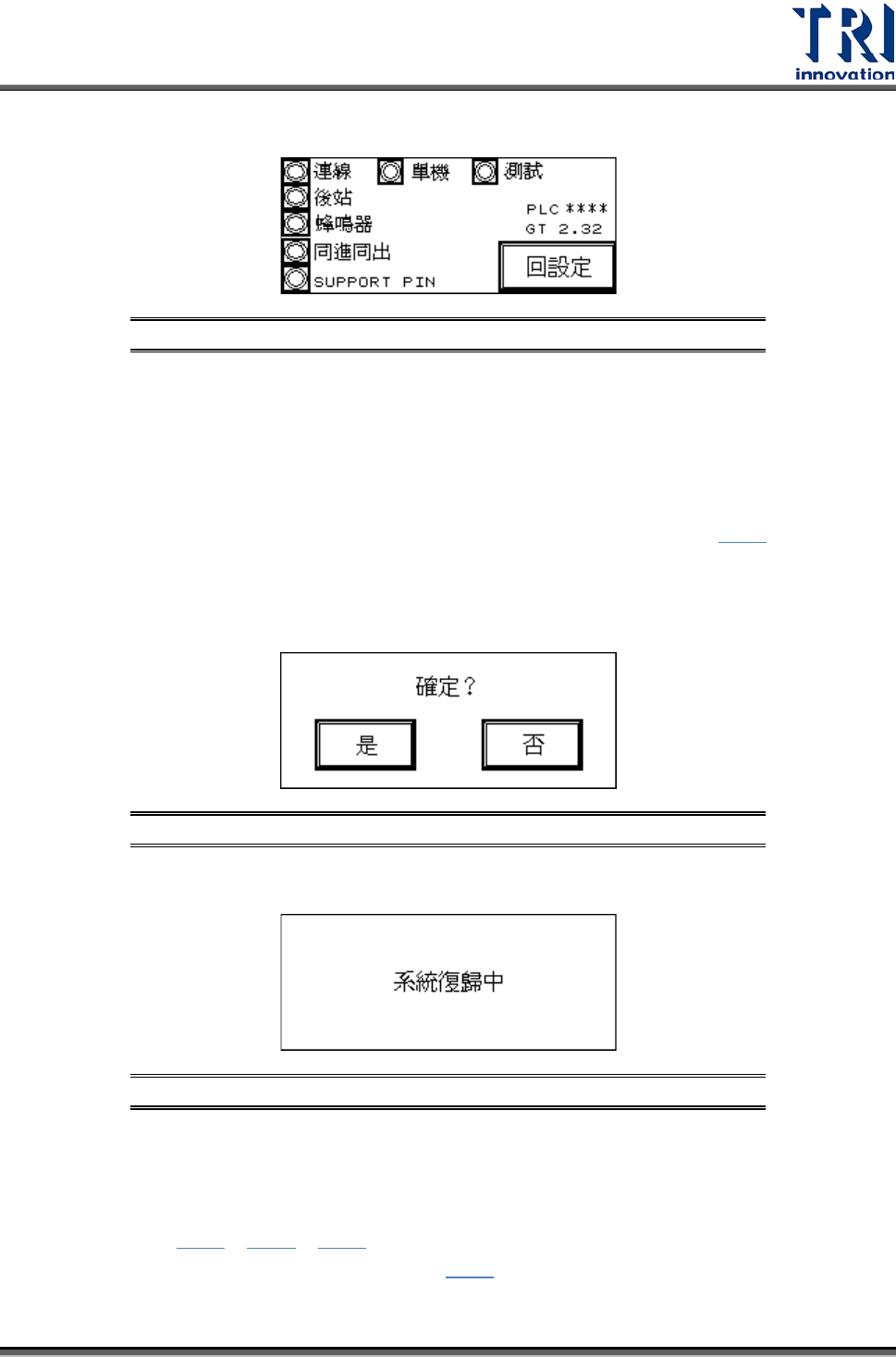

圖
34:
顯示
2
3.1.5
復歸
按下[復歸]後，畫面會出現詢問視窗，復歸完成後進入開始測試。
復歸確認：按下[是]，即會做復歸動作，並且畫面會顯示系統復歸中(
圖
36)；若按下
[否]，則會跳回前畫面。第一次開機或系統緊急停止後，復歸動作，X-Y TABLE會
回至原點，PCB會送至出口端(依方向設定而異)，其餘時候，X-Y TABLE不動作，
PCB仍會送至出口端。
圖
35:
是否復歸
圖
36:
系統復歸中
開始測試

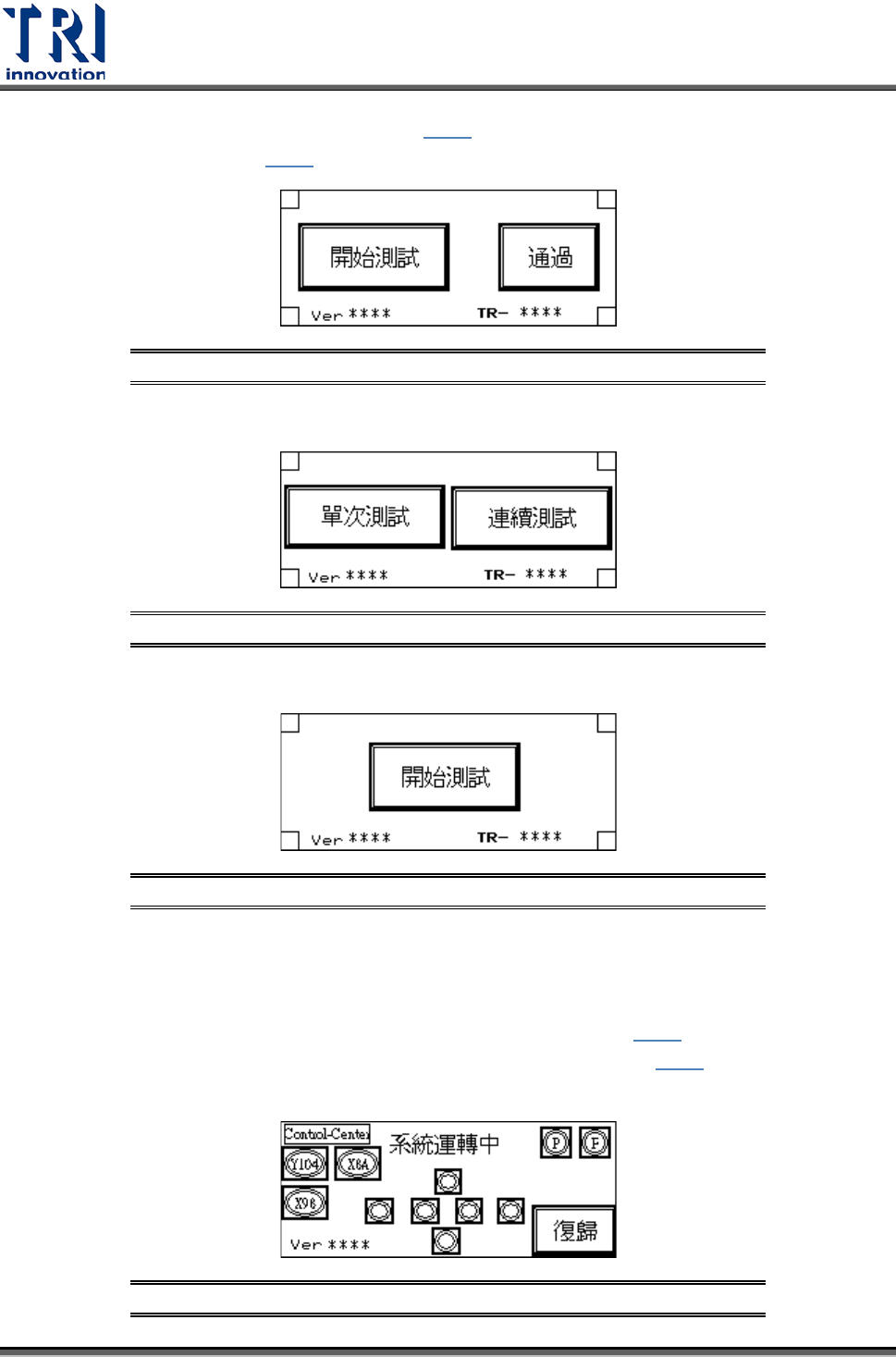

1) 待機畫面(
圖
37、
圖
38、
圖
39)：系統復歸完成後，若模式設定選擇連線模式，則
畫面會有[開始測試]與[通過]兩種選項(
圖
37)；若模式設定選擇單機模式則畫面會
Test Research Inc.
16 TR7007 SII User Guide – Hardware
有[單次測試]與[連續測試]兩種選項(
圖
38)；若模式設定選擇測試模式，則畫面僅
有開始測試一選項(
圖
39)。
圖
37:
連線模式
圖
38:
單機模式
圖
39:
測試模式
2) 運轉中畫面
開始測試：在連線模式及單機模式按下[開始測試]，畫面(
圖
40)會顯示系統運轉
中，系統開始進行檢測；在測試模式按下[開始測試]，畫面(
圖
41)會顯示已測試次
數。
圖
40:
系統運轉中
