Test Research Inc.
TR7007 SII User Guide – Hardware 17

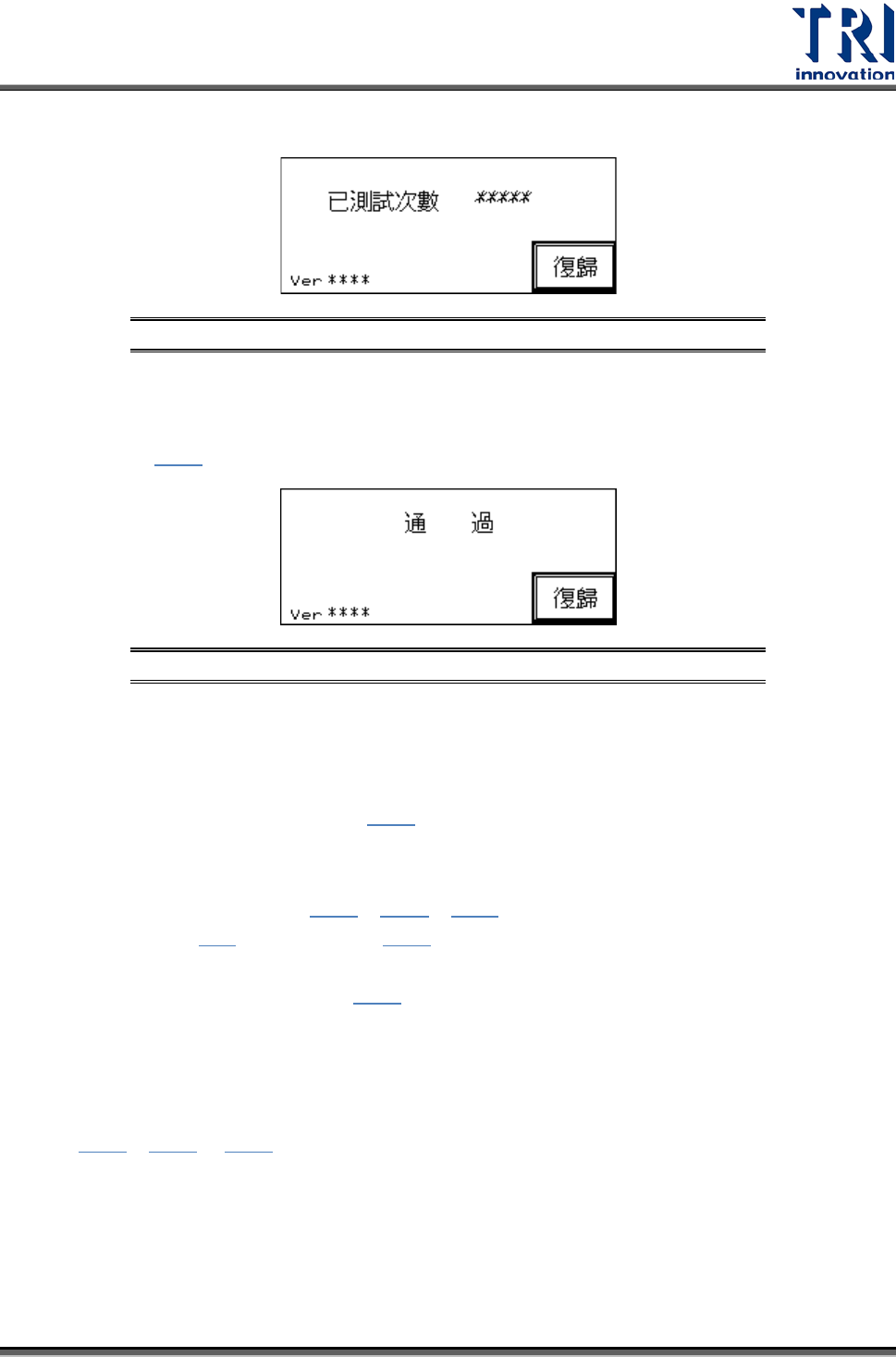

圖
41:
已測試次數
連線模式：在連線模式時，若系統故障或不想檢測，則需按下[通過]，畫面會顯
示通過(
圖
42)，使PCB不經檢測，直接流向後站。
圖
42:
通過畫面
單機模式：在單機模式，可選擇[連續測試]，當測試完成板子取出 0.5 秒，下一板
放入 0.5 秒，即自動進板測試；選擇[單次測試]時，當測完一板，下一板需再按
[單次測試]，才會再進板測試(
圖
38)。
3) 隱藏鍵設定：待機畫面(
圖
37、
圖
38、
圖
39)中的四個角落有四個隱藏鍵，可分別
跳至起始頁(
圖
3)及Debug畫面(
圖
43)。若在兩秒內連續按下左下角及右下角之隱
藏鍵，則可以跳至圖 3 之起始頁面，若在兩秒內連續按下左上角及右上角之隱藏
鍵，則可以進入Debug畫面(
圖
43)。
3.2 Debug
畫面
若在
圖
37、
圖
38或
圖
39畫面中，兩秒內連續按下左上角及右上角之隱藏鍵，則可以
進入下圖Debug畫面。進入Debug頁面後，可進行以下幾點選項之測試。
