Test Research Inc.
26 TR7007 SII User Guide – Hardware
1) 感測器 5 或 6 開關不正常，檢知高度調整不正確，或感測器 5 或 6 故障。
2) 馬達未動作，馬達或馬達驅動器故障。
圖
65:
人機介面
–
升降馬達未到定位
3.3.5 PC & PLC
連線中斷
待測板夾起時即通知 PC 進行測試，通知後 10 秒內未動作會出現以下警示畫面，排除
可能原因後可按下[重試]按鈕重新進行測試；或按下[暫停]按鈕暫停警示音(但畫面仍停
留在警示畫面)，進行故障排除；也可按下[復歸]按鈕，回到開始測試畫面(圖 37、圖
38 或圖 39)進行故障排除。可能原因為：
1) PC & PLC連接線路故障。
2) PC 程式未執行或故障。
圖
66:
人機介面
–PC & PLC
連線中斷
3.3.6
減速延遲時間設定太長或減速
SENSOR
不正常
當進板速度過快，或感測器 1 與感測器 2 位置相距太近時，導致二個感測器同時亮
起，可能會來不及減速，故作此保護以防造成掉板。
Test Research Inc.
TR7007 SII User Guide – Hardware 27

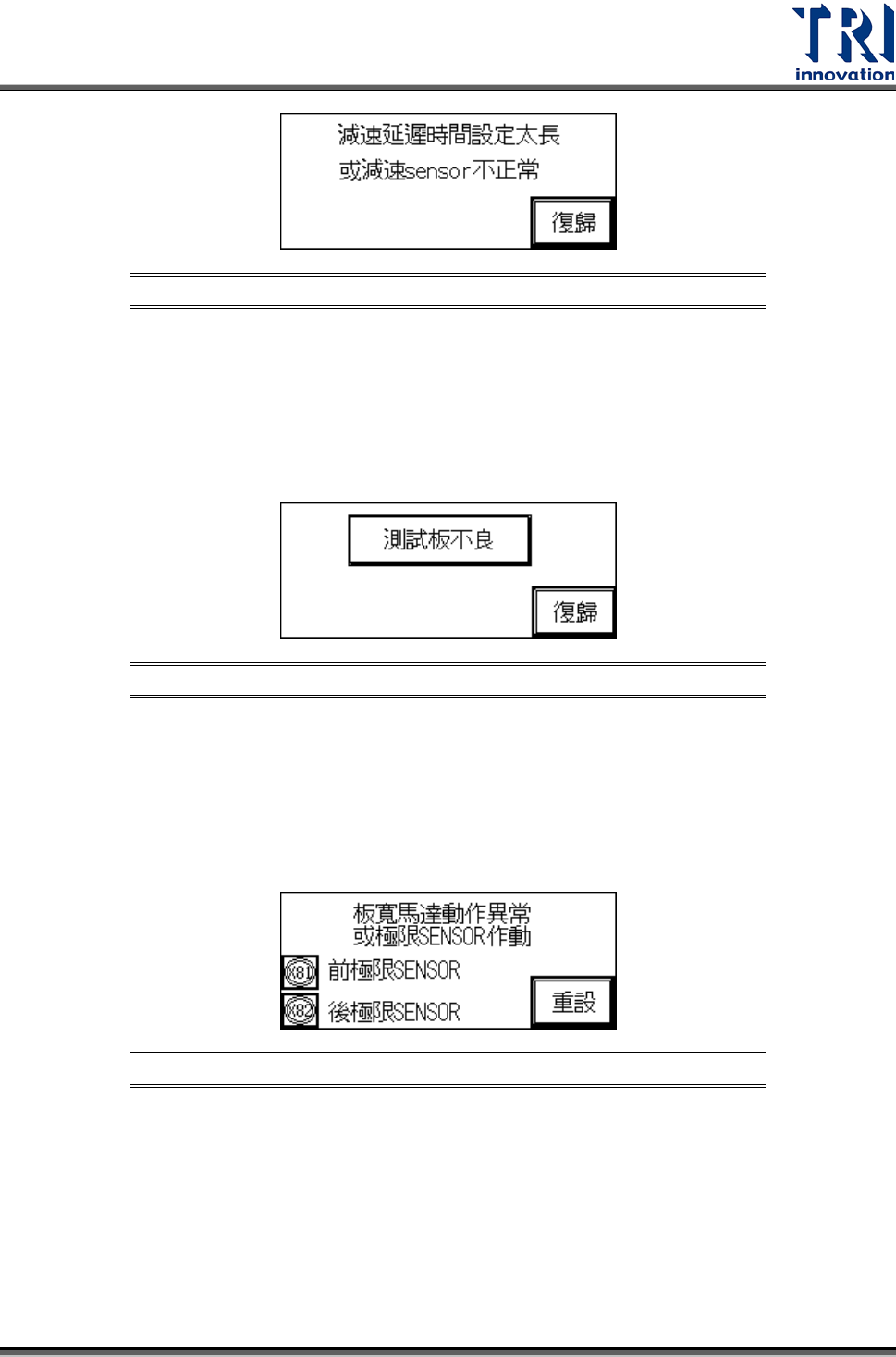

圖
67:
人機介面
–
減速延遲時間設定太長或減速
sensor
不正常
3.3.7
測試板不良
當測試檢測不良時 PC 會送出 FAIL 的信號，此時需等 PC 確認後才會回到系統運轉中
的畫面。
圖
68:
人機介面
–
測試板不良
3.3.8
板寬馬達動作異常或極限
SENSOR
作動
7500L或 7006LL 自動板寬軟體極限設定為 110000pps，及增加極限 X81 與 X82
Sensor，感應到極限 Sensor時，人機介面會顯示下列畫面。
圖
69:
人機介面
–
板寬馬達動作異常或極限
Sensor
作動
3.4
人機介面程式更換
1) 先將 PLC 及 PC 間之傳輸線連接好，PS2端連接人機介面後方，RS232連接
Main PC COM1。
2) 點選[開始/程式集/GTWIN]
Test Research Inc.
28 TR7007 SII User Guide – Hardware

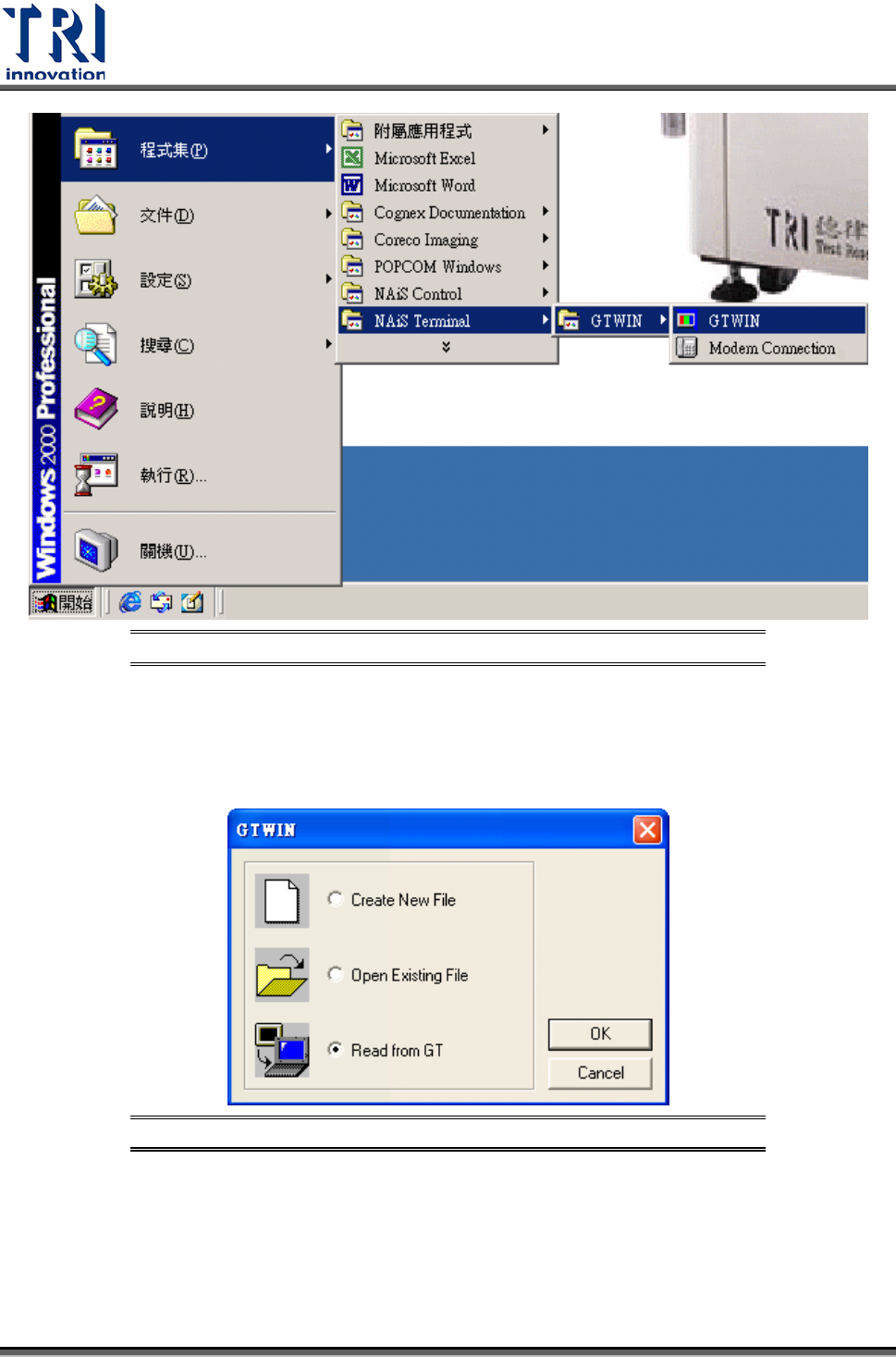

圖
70:
人機介面
–
程式更換
–
開啟
GTWIN
3) 進入 GTWIN 軟體程式，如下圖所示，點選[Read from GT](讀取人機介面的資
料)。
圖
71:
人機介面
–
程式更換
–GTWIN–Read from GT
3) 讀取後(需一段時間，請耐心等候)，點擊[File]選擇[Save as]，把原先舊檔案先備
份儲存。
