Test Research Inc.
TR7007 SII User Guide – Hardware 29

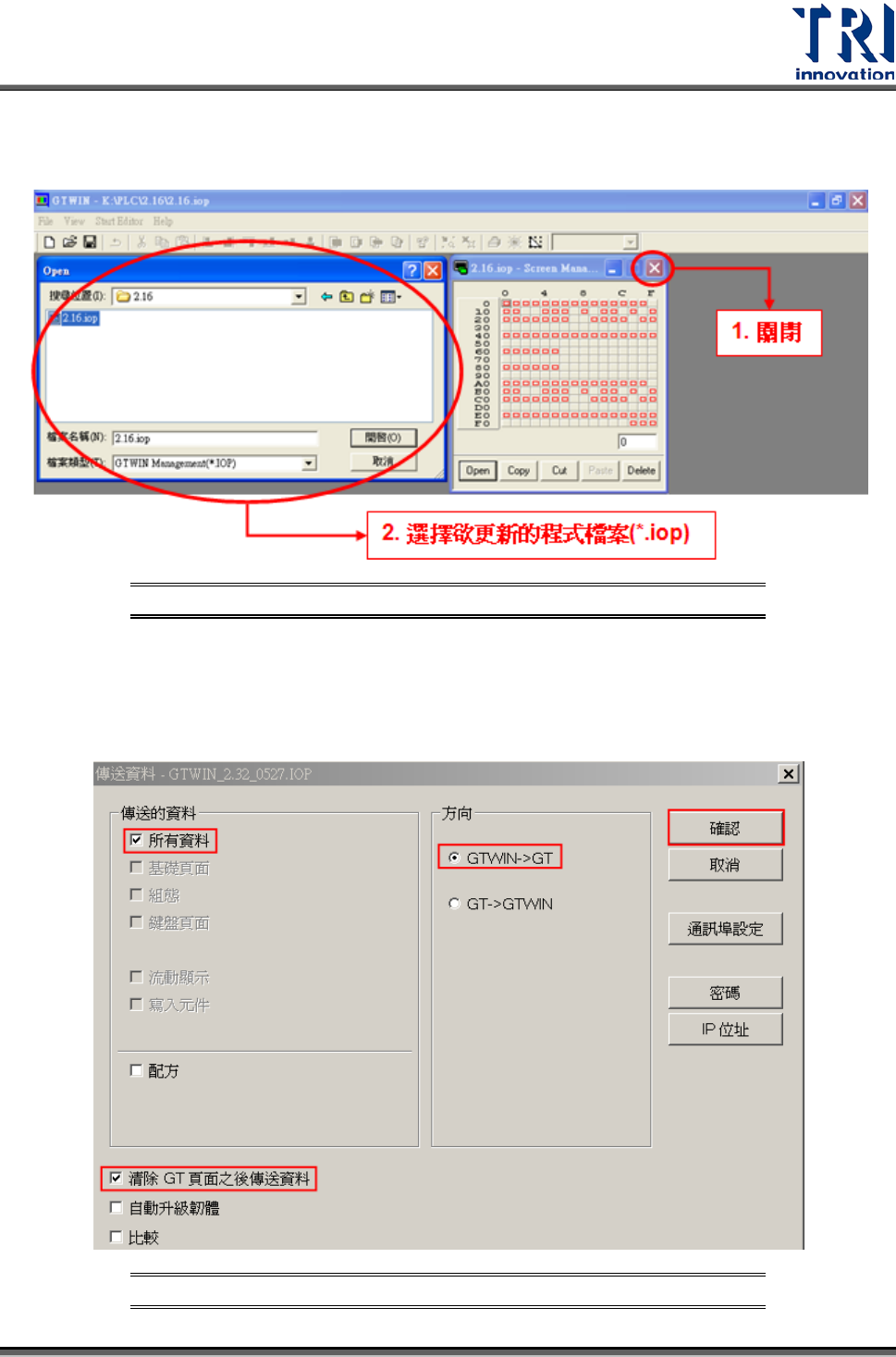

4) 備份後，將原本的人機介面程式關閉，再點擊 File 選擇 Open 開啟欲更新的人機
介面程式(*.iop)，如下圖所示：
圖
72:
人機介面
–
程式更換
–
開啟人機介面檔案
5) 點擊[File]選擇[Transfer]，在[Transfer Data]對話框內，選擇[所有資料/ GTWIN-
>GT] 及[清除 GT 頁面之後傳送資料]，點選[OK]，如下圖所示。
圖
73:
人機介面
–
程式更換
–
參數選擇
Test Research Inc.
30 TR7007 SII User Guide – Hardware
6) 等候 PC 傳輸資料至人機介面後(需一段時間，請耐心等候)，程式即可更新完
成。
3.5 PLC
程式更換
1) 先將 PLC－PC 傳輸線連接好，PS2端連接人機介面後方，RS232連接 Main PC
COM1。
2) 開啟程式集中的 FPWIN GR。

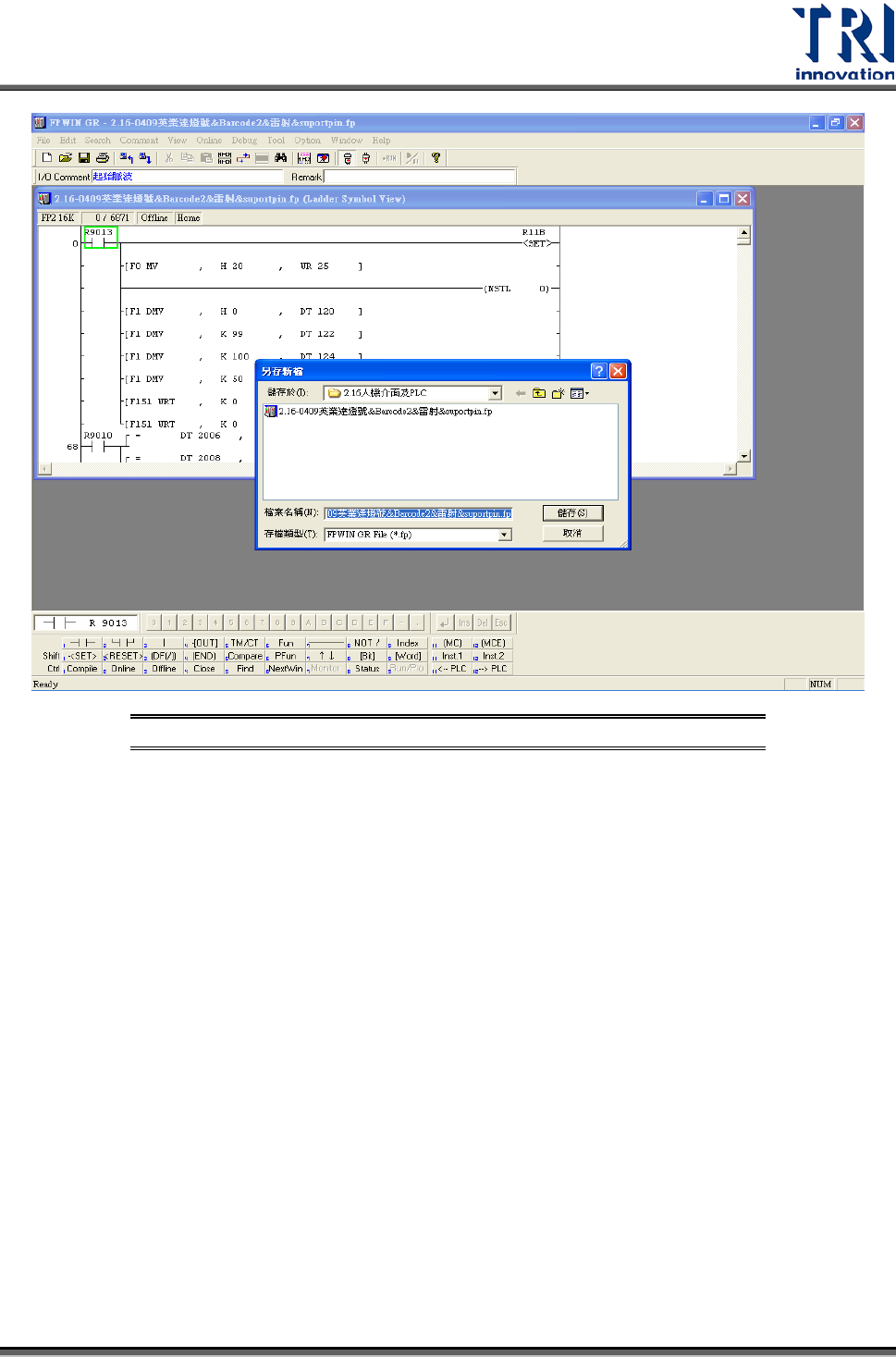

3) 進入 FPWIN GR 軟體程式，如下圖所示，點選 Upload from PLC(讀取 PLC 的資
料)。
圖
74:
人機介面
–PLC
程式更換
–Upload from PLC
4) 讀取後，點擊[File]選擇[Save as]，把原先舊檔案先備份儲存。
Test Research Inc.
TR7007 SII User Guide – Hardware 31
圖
75:
人機介面
–PLC
程式更換
–
備份舊檔
5) 備份後，將原本的 PLC 程式關閉，再點擊[File]選擇[Open]開啟欲更新的 PLC 程
式(*.fp)。
