Test Research Inc. TR 7007 SII User Guide – Hardwa re 31 圖 75 : 人機介面 – PLC 程式更換 – 備份舊檔 5) 備份後，將原本的 P LC 程式關閉，再點擊 [ File ] 選擇 [ Ope n ] 開啟欲更新的 PLC 程 式 ( *.fp ) 。
Test Research Inc.
30 TR7007 SII User Guide – Hardware
6) 等候 PC 傳輸資料至人機介面後(需一段時間，請耐心等候)，程式即可更新完
成。
3.5 PLC
程式更換
1) 先將 PLC－PC 傳輸線連接好，PS2端連接人機介面後方，RS232連接 Main PC
COM1。
2) 開啟程式集中的 FPWIN GR。
3) 進入 FPWIN GR 軟體程式，如下圖所示，點選 Upload from PLC(讀取 PLC 的資
料)。
圖
74:
人機介面
–PLC
程式更換
–Upload from PLC
4) 讀取後，點擊[File]選擇[Save as]，把原先舊檔案先備份儲存。
Test Research Inc.
TR7007 SII User Guide – Hardware 31
圖
75:
人機介面
–PLC
程式更換
–
備份舊檔

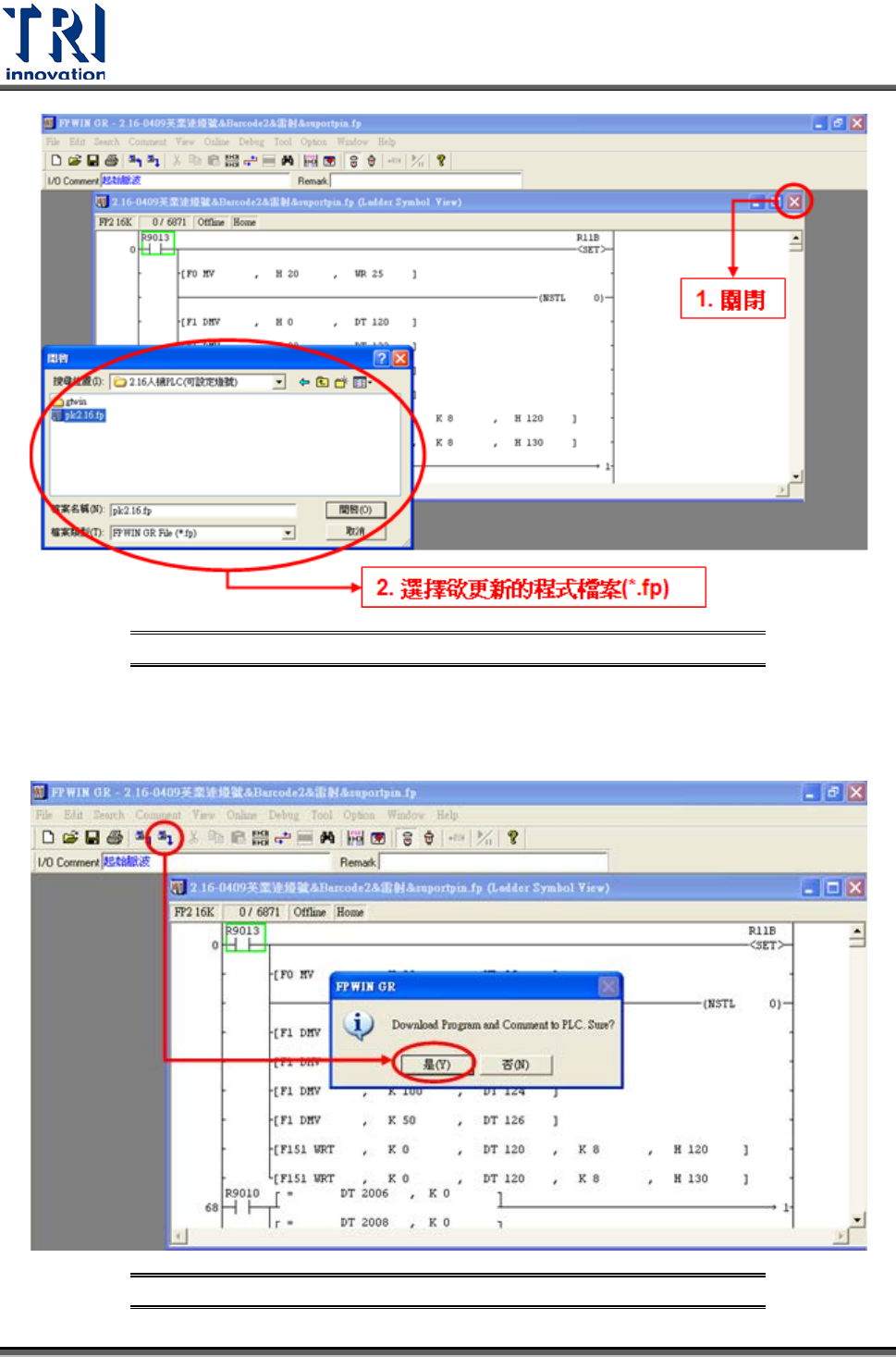

5) 備份後，將原本的 PLC 程式關閉，再點擊[File]選擇[Open]開啟欲更新的 PLC 程
式(*.fp)。
Test Research Inc.
32 TR7007 SII User Guide – Hardware
圖
76:
人機介面
–PLC
程式更換
–
開新檔案
6) 點擊選單中的圖示 (Download to PLC)，點選[是]，確認覆蓋現有的程式。
圖
77:
人機介面
–PLC
程式更換
–Download to PLC
