Test Research Inc. 54 TR 7007 SII User Guide – Hardwa re 6.2.8 S TEP M OTOR D RIVER 圖 101 : 系統接線圖 – Step Motor Dr iver

Test Research Inc.

TR7007 SII User Guide – Hardware 53

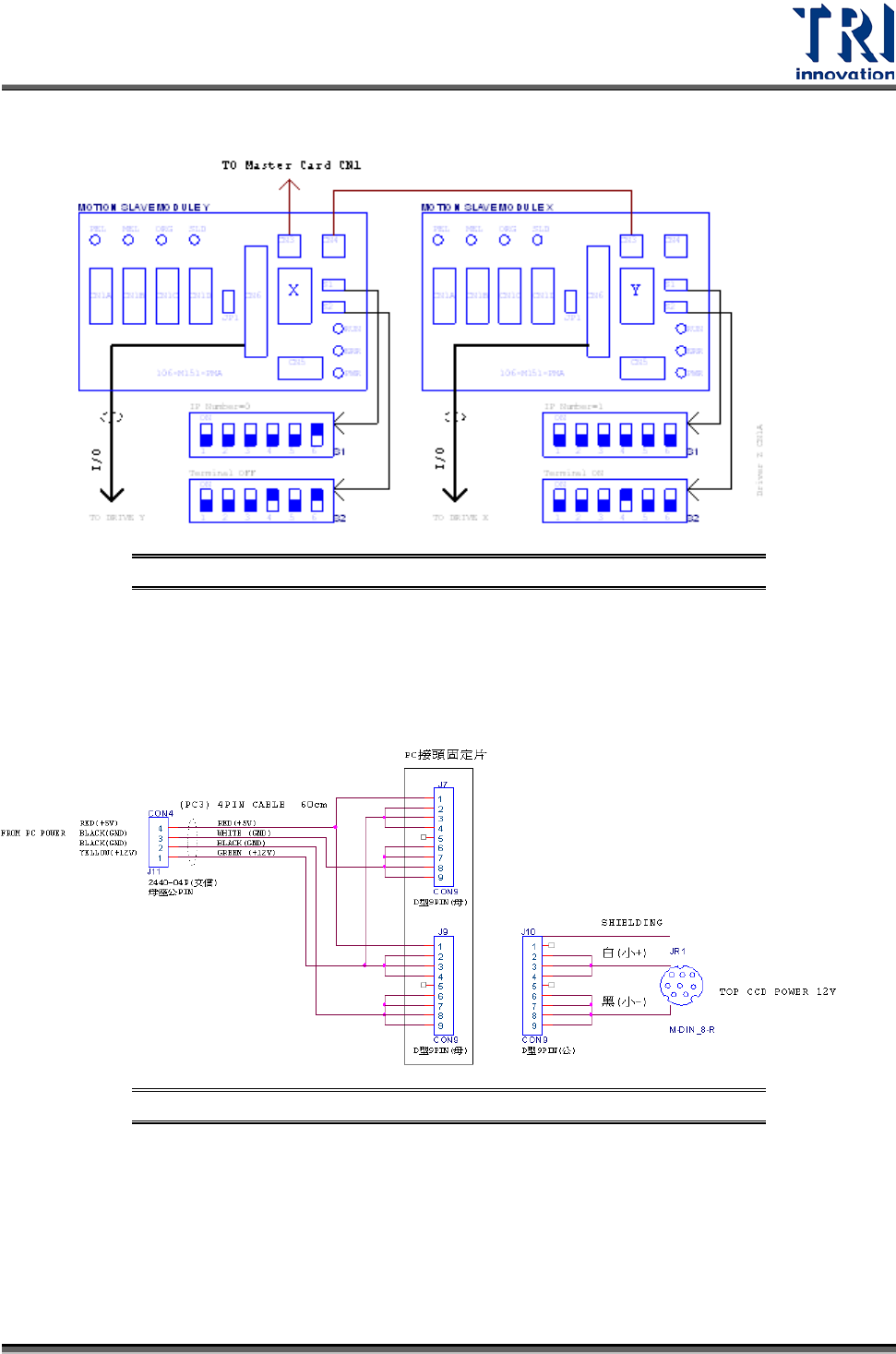

6.2.6 MOTION SLAVE MODULE

圖

99:

系統接線圖–

Motion Slave Module

6.2.7 PC POWER OUTPUT PORT

圖

100:

系統接線圖–

PC POWER OUTPUT Port

Test Research Inc.

54 TR7007 SII User Guide – Hardware

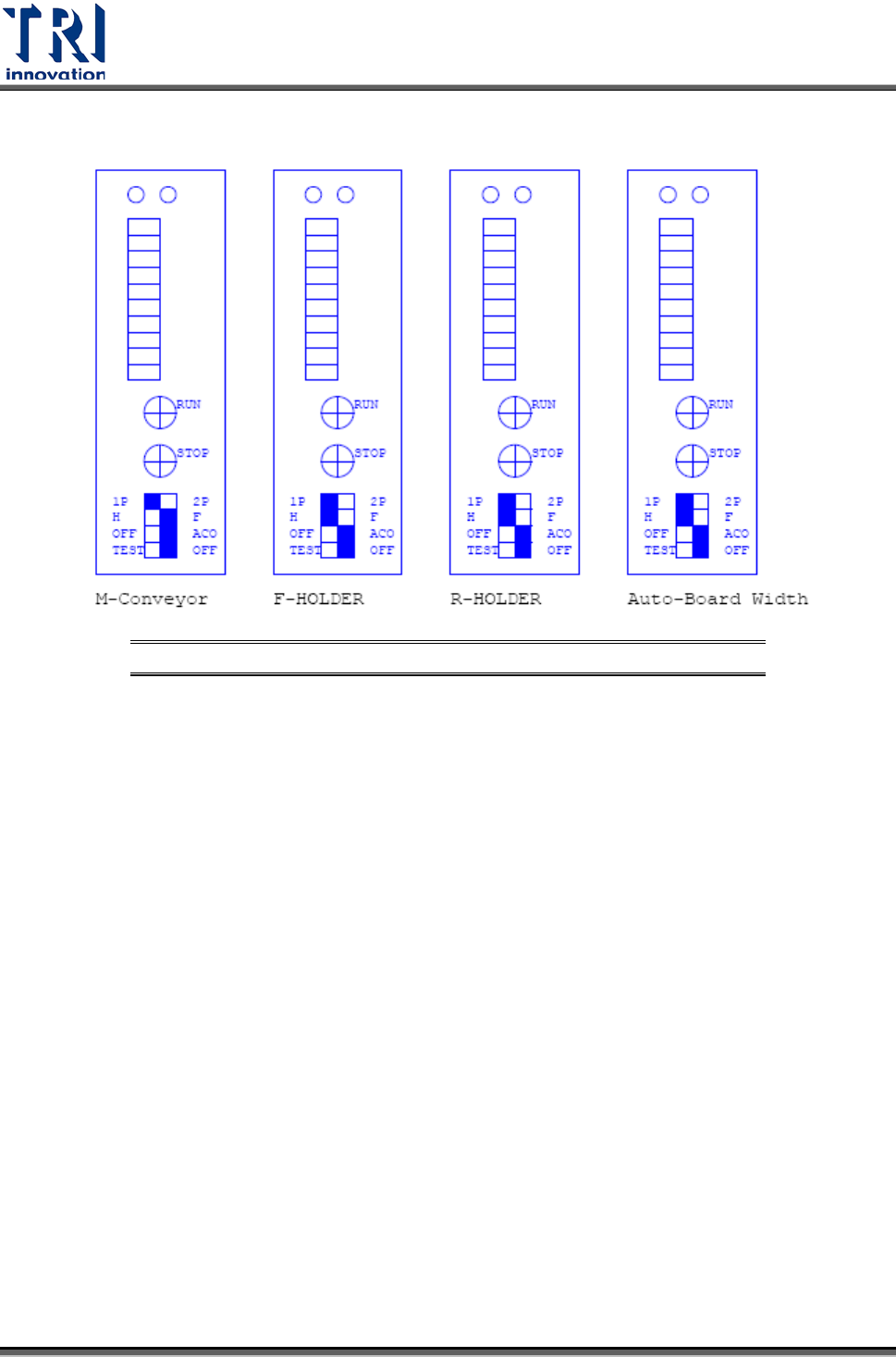

6.2.8 STEP MOTOR DRIVER

圖

101:

系統接線圖–

Step Motor Driver

Test Research Inc.

TR7007 SII User Guide – Hardware 55

7 LIGHTING TRIGGER BOARD

功能使用

7.1

電腦安裝

USB DRIVER

若已安裝則不需要此步驟。

1) 連接 PC USB<-->JA1，會顯示找到新的硬體裝置。

2) 選擇手動安裝 DRIVER(CDM 2.02.04 WHQL Certified)，要重復安裝二次。

7.2

功能測試

開啓測試程式 FT2232C TEST TOOL\HostEmul.EXE

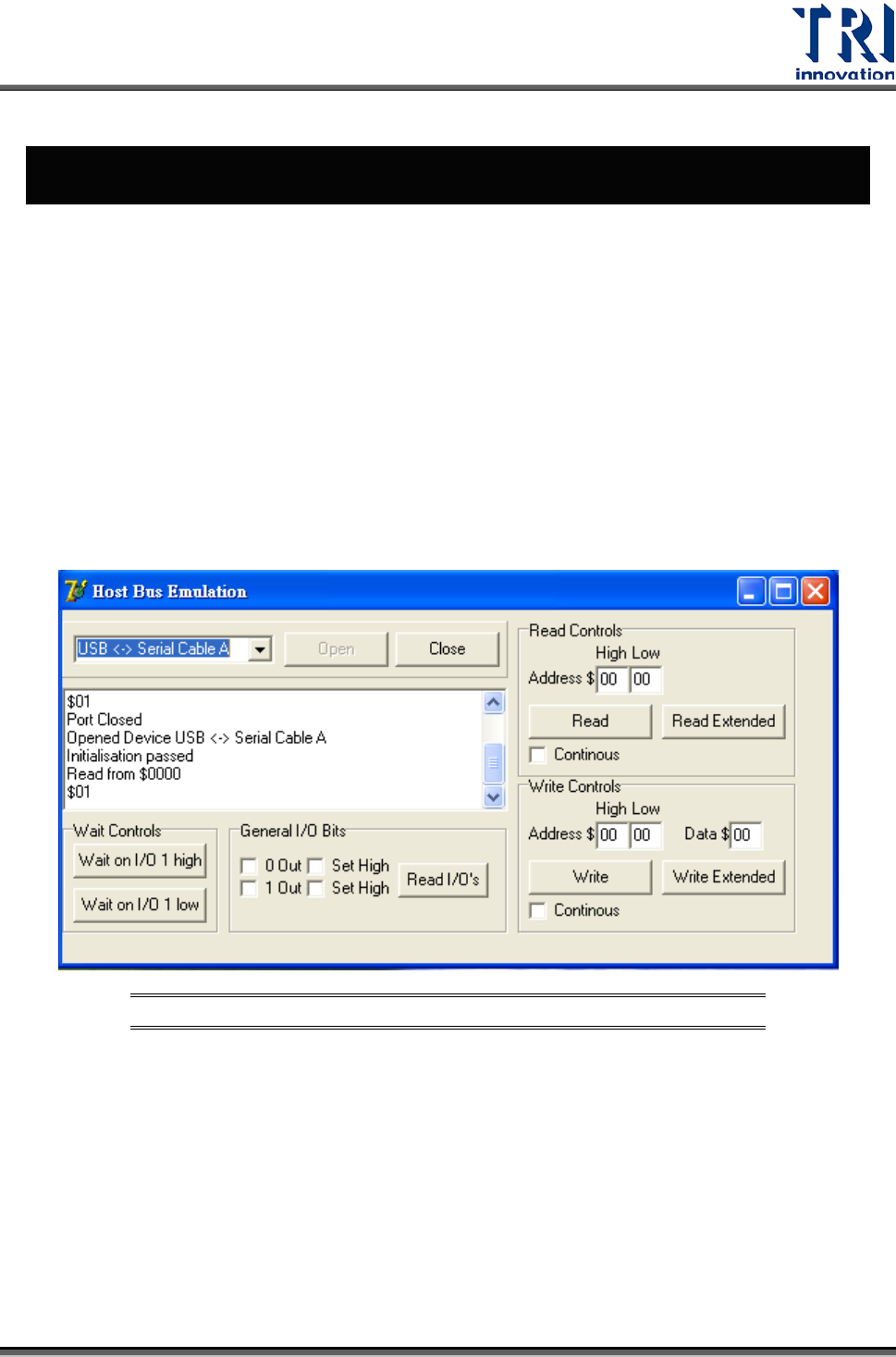

圖

102:

測試程式

FT2232C Test Tool

7.3 Channel Trigger

變化

需配合 Camera Trigger Software

-- Address = 0x0080 ( Write)  LED1&LED2

-- Address = 0x0081 ( Write)  LED1&LED2

-- Address = 0x0082 ( Write)  LED1&LED2
