Test Research Inc. 58 TR 7007 SII User Guide – Hardwa re 8.3 自動板寬 設定 PLC 設定請參照 3.1.3 其他設定 - 板寬 - 自動調整 。
Test Research Inc.
TR7007 SII User Guide – Hardware 57
8
自動板寬調整
8.1
架構及功能
自動板寬調整功能可由直接操作人機介面按鈕來調整板寬，且程式製作時可把板寬調
整結果記錄在主程式當中，當下次開啟程式時，可自動調整板寬至之前程式製作時所
儲存的位置。
8.2
接線圖
圖
105:
自動板寬調整接線圖
馬達
Driver
指撥開關跳至
1,2
處
Test Research Inc.
TR7007 SII User Guide – Hardware 59
9
維修
9.1 PC/PLC
連線中
先確認主程是否已開啓檢測，若未開啓，請開啓後並將 PLC 復歸再重測一次，如果還
是有問題，請執行主程式及 PLC I/O TEST，用手動方式測試，看是否 I/O 正常(設定步
驟如下圖)，若完全没有反應請做步驟 2 及步驟 3 的線路和系統檢查，若手動測試正
常，請確認程式版本或連絡服務人員處理。
9.1.1
開啓
PC I/0
測試畫面

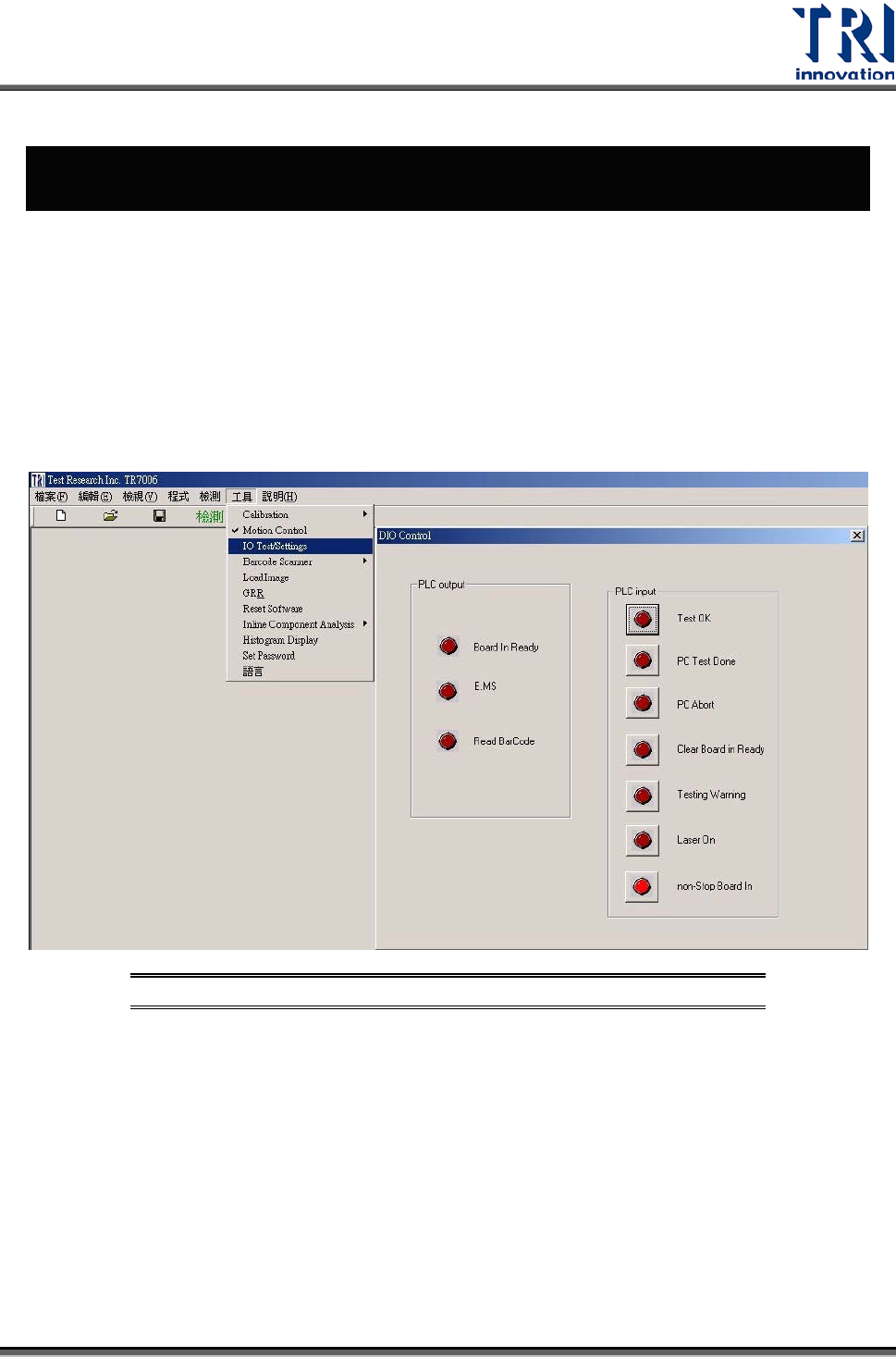

圖
106:
開啓
PC I/0
測試畫面
