9
維修
9.1 PC/PLC
連線中
先確認主程是否已開啓檢測，若未開啓，請開啓後並將 PLC 復歸再重測一次，如果還
是有問題，請執行主程式及 PLC I/O TEST，用手動方式測試，看是否 I/O 正常(設定步
驟如下圖)，若完全没有反應請做步驟 2 及步驟 3 的線路和系統檢查，若手動測試正
常，請確認程式版本或連絡服務人員處理。
9.1.1
開啓
PC I/0
測試畫面
圖
106:
開啓
PC I/0
測試畫面
Test Research Inc.
60 TR7007 SII User Guide – Hardware

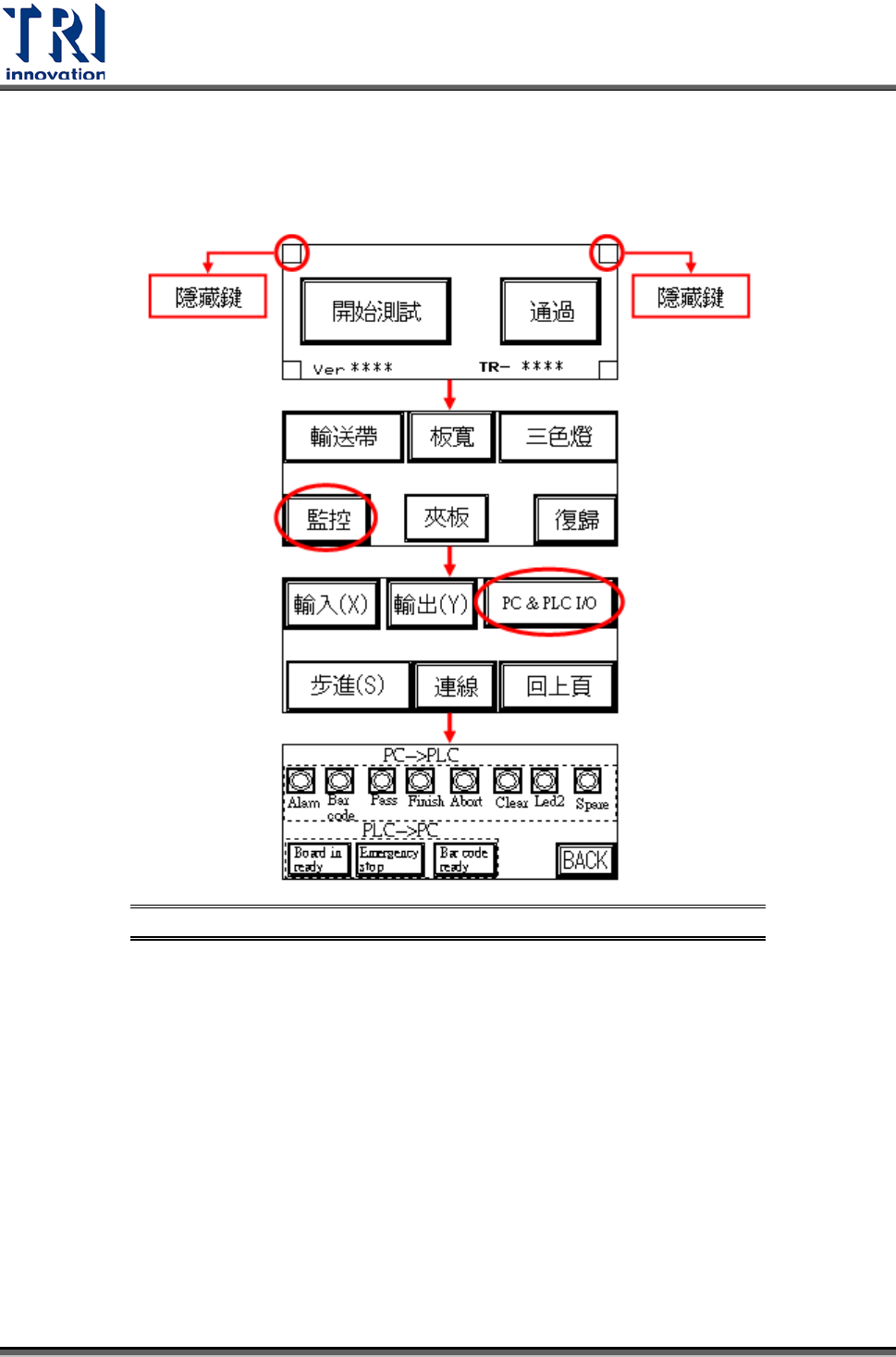

9.1.2
開啓
PLC I/0
測試畫面
同時按下二個隱藏鍵
圖
107:
開啓
PLC I/0
測試畫面
9.1.3
測試方法
開啓 PC 及 PLC I/0 測試畫面後，勾選 PC 的輸出，看 PLC 的輸入是否有反應；按
PLC 的輸出，看 PC的輸入是否有反應。
Test Research Inc.
TR7007 SII User Guide – Hardware 61
圖
108:
測試方法
