Test Research Inc. TR 7007 SII User Guide – Hardwa re 63 9.2 自動板寬 自動板寬：先用手動測試 ( 同時按下二個隱藏鍵要，設定步驟如下圖 ) ，觀查其狀態並參 考下表，進行故障排除。 圖 110 : 自動板寬手動 測試設定步驟
Test Research Inc.
62 TR7007 SII User Guide – Hardware
9.1.4
系統設定
檢查[控制台/系統/硬體/裝置管理員/連接埠]，RS-232(COM8)的裝置是否正常。
圖
109:
系統設定
Test Research Inc.
TR7007 SII User Guide – Hardware 63
9.2
自動板寬
自動板寬：先用手動測試(同時按下二個隱藏鍵要，設定步驟如下圖)，觀查其狀態並參
考下表，進行故障排除。
圖
110:
自動板寬手動測試設定步驟
Test Research Inc.
64 TR7007 SII User Guide – Hardware
問題
原因
對策
馬達完全不動作
1.
馬達故障
2.
線路問題
1.
更換馬達
2.
確認線路
*1
是否故障或脫落
馬達有激磁，但無法轉動
1.
機構有阻礙
2.DRIVER
設定不正確
1.
排除阻礙
2.
確認電流及
SWITCH
設定
馬達轉到後極限不停止
1.
極限
Sensor
位置不正確
2.
極限
Sensor
故障
1.
確認
Sensor
安裝位置
2.
更換
Sensor
圖
111:
自動板寬手動測試故障排除表
9.2.1
步進馬達
DRIVER
問題
1) RUN 及 STOP 調整
DRIVER 下方有兩個可變電阻，可變電阻有一十字調整處，用調棒調整十字調整處之
箭頭，順時鐘方向調大。
圖

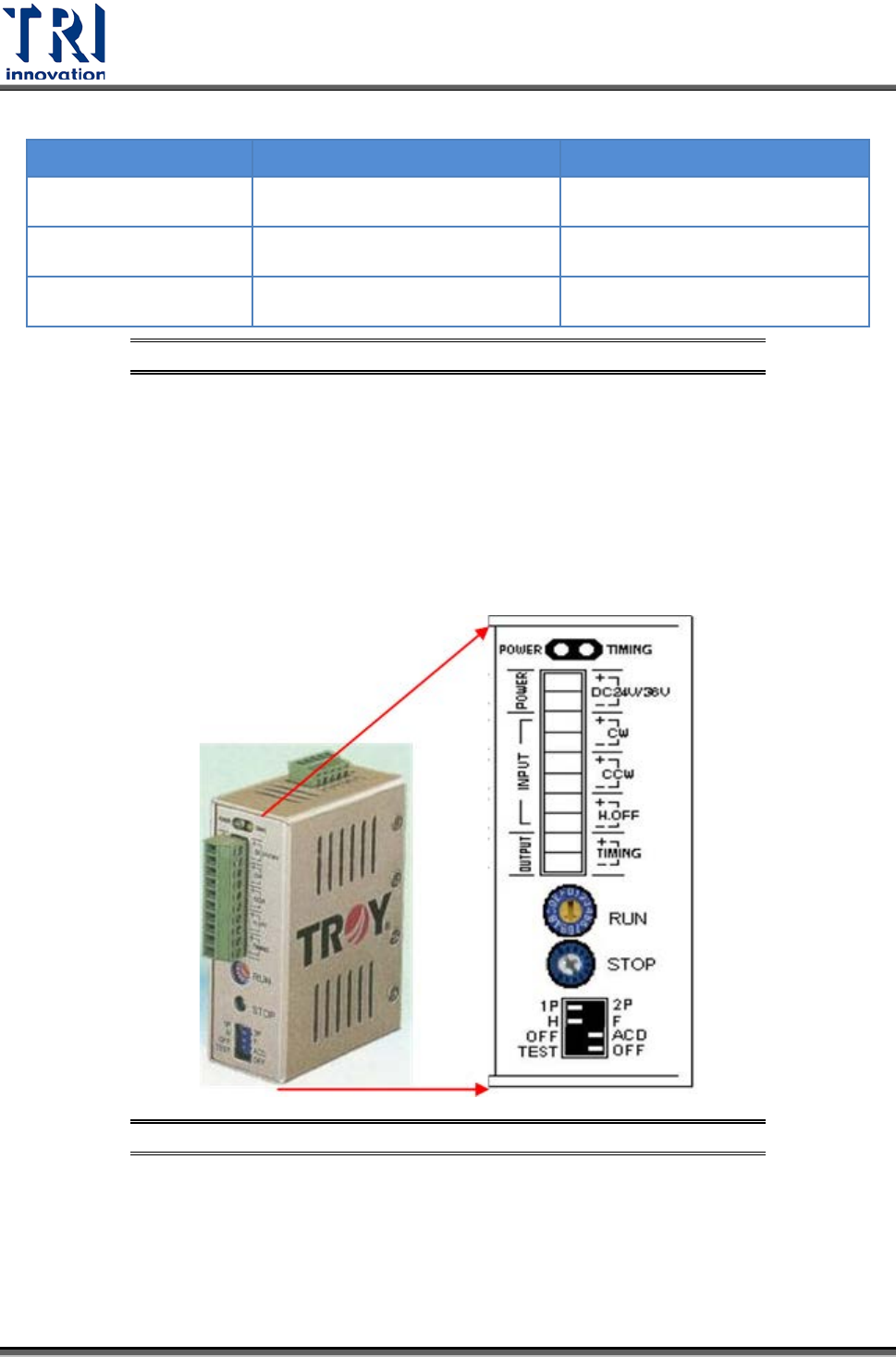

112:
步進馬達
DRIVER
