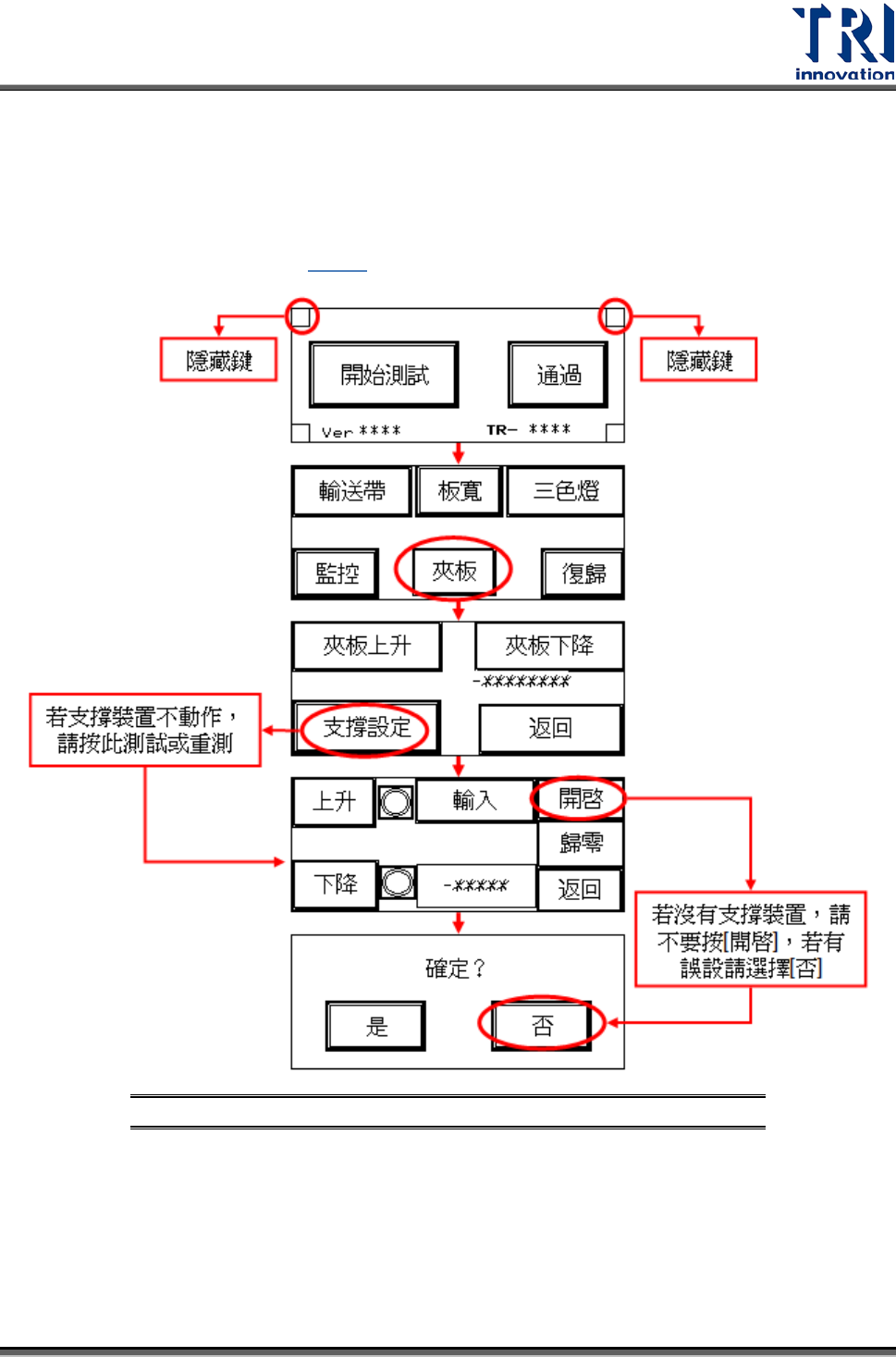

Test Research Inc. TR 7007 SII User Guide – Hardwa re 69 9.4 夾板馬達 升降馬達未到定位：先用手動測試 ( 同時按下二個隱藏鍵，設定步驟如下圖 ) ，看是夾板 馬達問題或是支撐馬達問題 ( 支撐裝置若未安裝，請不要按開啓選項，若有誤設請選擇 否 ) ，然後觀查其狀態並參考 圖 111 ，進行故障排除。 圖 117 : 夾板馬達手動 測試
Test Research Inc.
68 TR7007 SII User Guide – Hardware

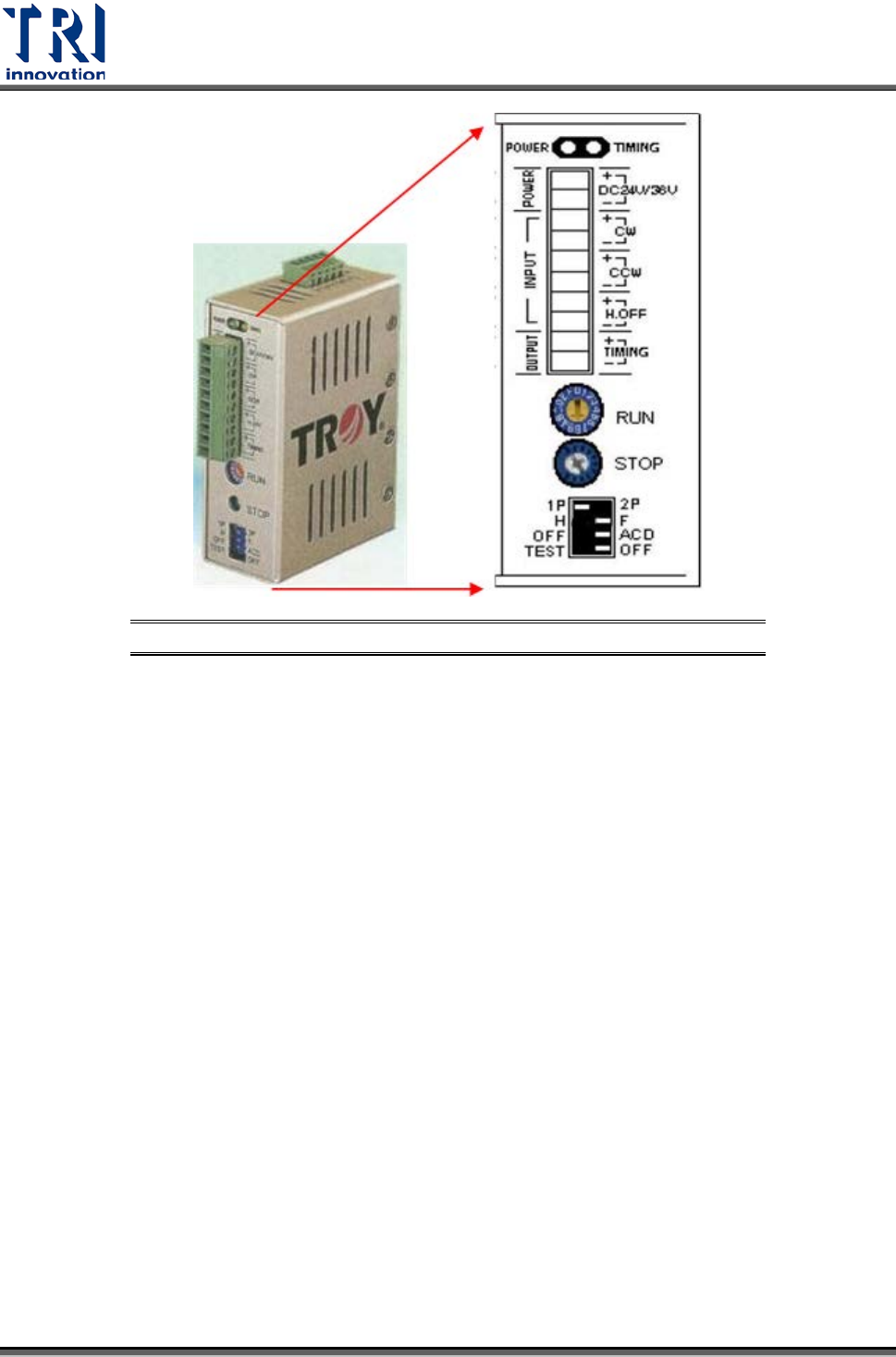

圖
116:
輸送帶步進馬達
DRIVER
9.3.3
更換
Driver：先將電源關閉，把連接至 DRIVER 的兩組排線與兩條 DC +24V 之電源線移
除，DRIVER 上下各有一個螺絲，將螺絲取下，即可更換新的 DRIVER，更換畢
後，再將排線與電源線裝回。更換完畢後，再依調整方法重新調整。
輸送馬達：在輸送馬達上方，有一指腹螺絲，使用六角板手將其拿出後，再使用六
角板手伸入內部將螺絲鬆開，鬆開後，從動軸即可取出，此時再鬆開馬達四周四顆
螺絲以及取下連接到機台之傳輸線，馬達即可取出。
Test Research Inc.
70 TR7007 SII User Guide – Hardware
9.4.1
確認步進馬達
DRIVER
問題
RUN 及 STOP 電流是否調整至 80%，SWITCH 位置是否如下，若没有請依下列步驟
設定：DRIVER 下方有兩個可變電阻，可變電阻有一十字調整處，用調棒調整十字調
整處之箭頭，順時鐘方向調大。

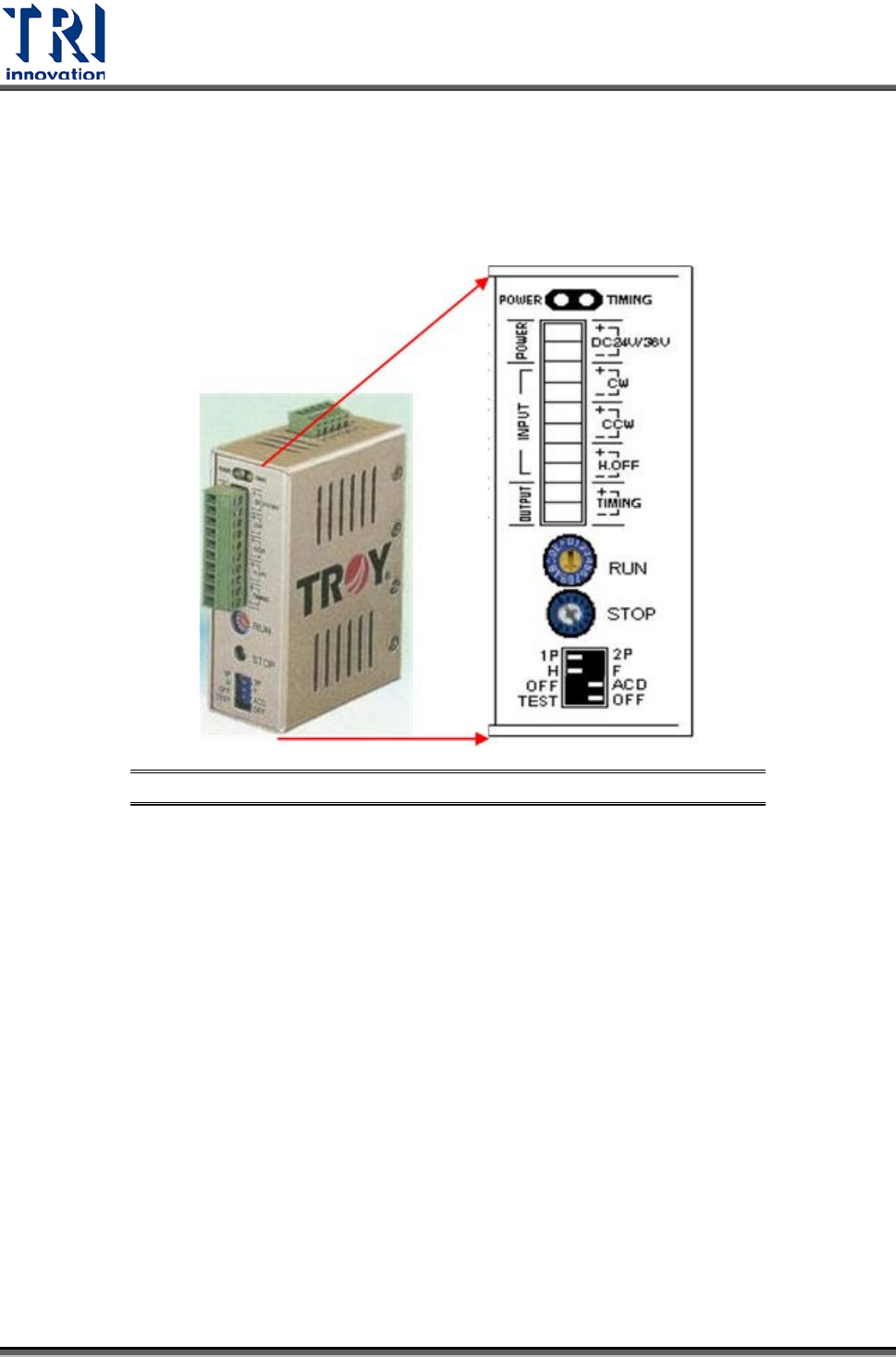

圖
118:
確認步進馬達
DRIVER
問題
9.4.2
更換
Driver：先將電源關閉，把連接至 DRIVER 的兩組排線與兩條 DC +24V 之電源線移
除，DRIVER 上下各有一個螺絲，將螺絲取下，即可更換新的 DRIVER，更換完畢
後，再將排線與電源線裝回。更換完畢後，再依調整方法重新調整。
夾板馬達：鬆開馬達上方四顆螺絲後，將蓋板取下，將蓋板內固定彈簧的螺絲鬆
開，取下彈簧後，再鬆開馬達四周四顆螺絲以及取下連接到機台之傳輸線，馬達即
可取出。
9.5 INLINE
先確認前站或是後站問題。
