Test Research Inc.
70 TR7007 SII User Guide – Hardware
9.4.1
確認步進馬達
DRIVER
問題
RUN 及 STOP 電流是否調整至 80%，SWITCH 位置是否如下，若没有請依下列步驟
設定：DRIVER 下方有兩個可變電阻，可變電阻有一十字調整處，用調棒調整十字調
整處之箭頭，順時鐘方向調大。
圖
118:
確認步進馬達
DRIVER
問題
9.4.2
更換
Driver：先將電源關閉，把連接至 DRIVER 的兩組排線與兩條 DC +24V 之電源線移
除，DRIVER 上下各有一個螺絲，將螺絲取下，即可更換新的 DRIVER，更換完畢
後，再將排線與電源線裝回。更換完畢後，再依調整方法重新調整。
夾板馬達：鬆開馬達上方四顆螺絲後，將蓋板取下，將蓋板內固定彈簧的螺絲鬆
開，取下彈簧後，再鬆開馬達四周四顆螺絲以及取下連接到機台之傳輸線，馬達即
可取出。
9.5 INLINE
先確認前站或是後站問題。
Test Research Inc.
TR7007 SII User Guide – Hardware 71
9.5.1
不進板
前站：先將 BAR CODE 設為反黑，如果可進板表示主程式 Bar code設定問題;如果
還是無法進板，表示為連接線問題。

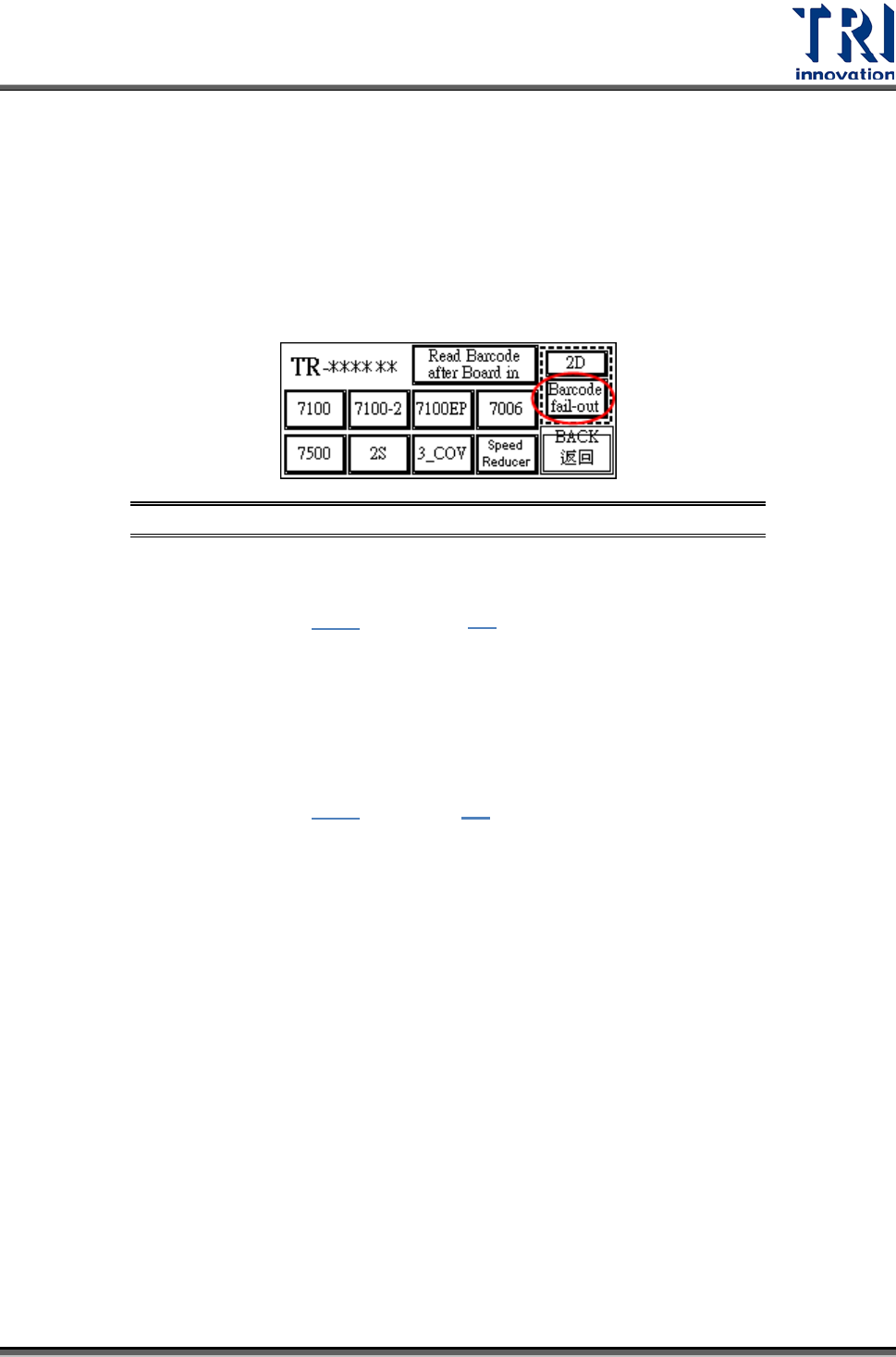

檢查 Barcode 設定－[Barcode fail-out]按鈕(Disable/ Enable)：主程式不檢測
Barcode按下使其反黑(不待 PC 主程式信號即可進板)；要檢測時按下使其反白(要
待 PC 主程式信號才可進板)，此選項不論是一維或二維 Barcode 設定皆相同。
圖
119:
檢查
Barcode
設定
檢查前站接線是否正確(如
圖
84)。 或參考 4.3前後站接線方式。
9.5.2
不出板
後站未 READY
檢查後站接線是否正確(如
圖
84)。或參考 4.3前後站接線方式。
9.6 X-Y TABLE
動作錯誤
XY TABEL：在 Driver 上的顯示器得知是否有異常，有則為硬體異常，並參考表格中
Alarm code，做故障排除；若無，則操作 EzLINK，若可以操控，則硬體無問題，有可
能是軟體問題造成 X-Y TABLE 異常，請洽詢 FAE 人員。確認步驟如下
Test Research Inc.
72 TR7007 SII User Guide – Hardware
圖
120: X-Y TABLE
動作錯誤確認步驟
9.6.1
檢看
DRIVER
的錯誤代碼
檢視 Driver 錯誤代碼(正常狀況時，會出現[d --00])。
圖
121: Driver-
檢視錯誤代碼
