Test Research Inc. 82 TR 7007 SII User Guide – Hardwa re 圖 124 : XY T able Dr iver 錯 誤代碼對照表 9.6.2 E Z LINK EzLink 是一套串列控制的輔助工具，用來測試串列接線的功能是否正常。而在此是作 為一套系統建置所使用的輔助工具，藉由這套工具，可以釐清問題是來自硬體端或軟 體端的錯誤。 當 EzLink 程式執行後，由系統偵測掃瞄目前已經…
Test Research Inc.
TR7007 SII User Guide – Hardware 81
Test Research Inc.
82 TR7007 SII User Guide – Hardware
圖

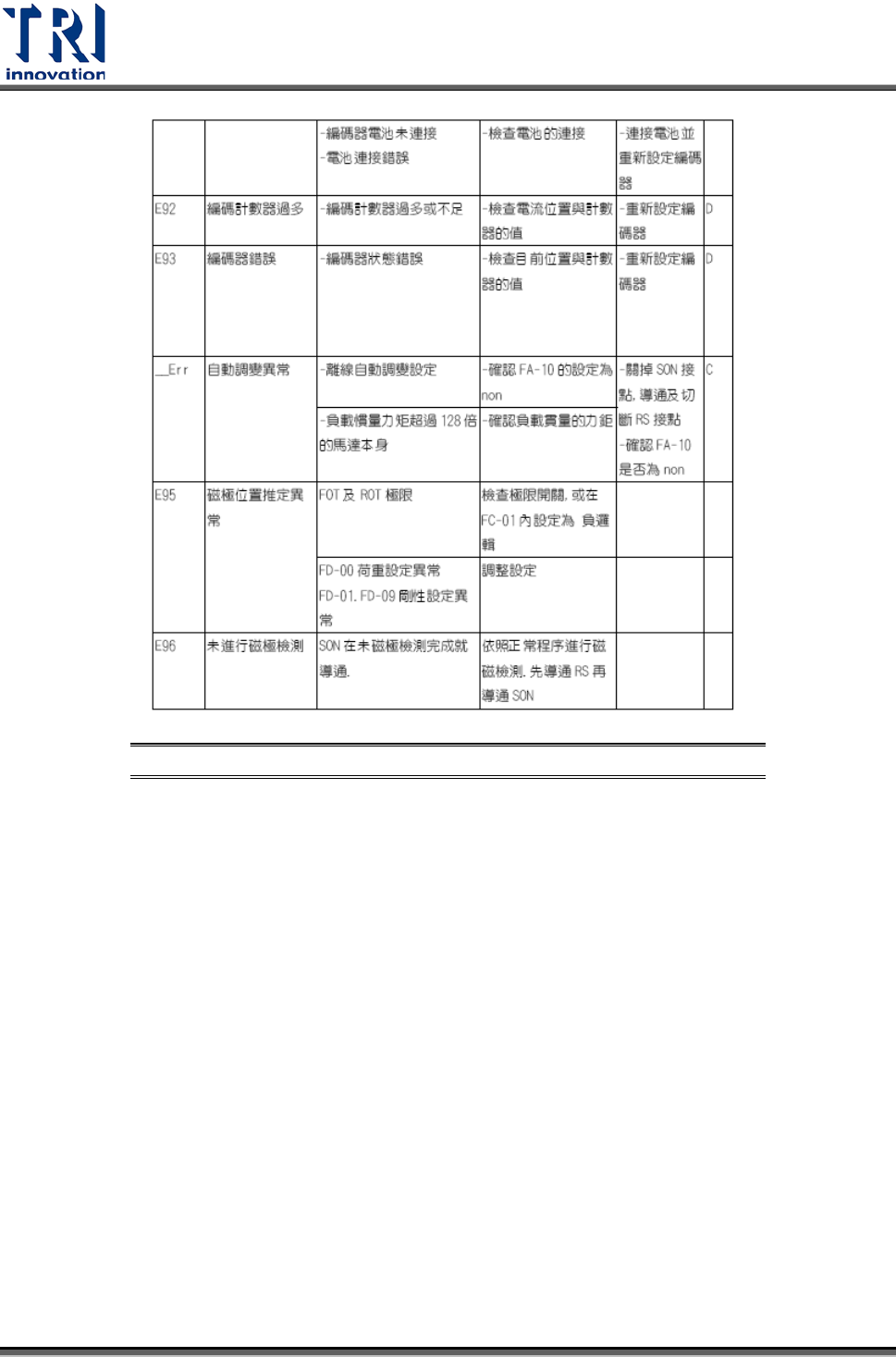

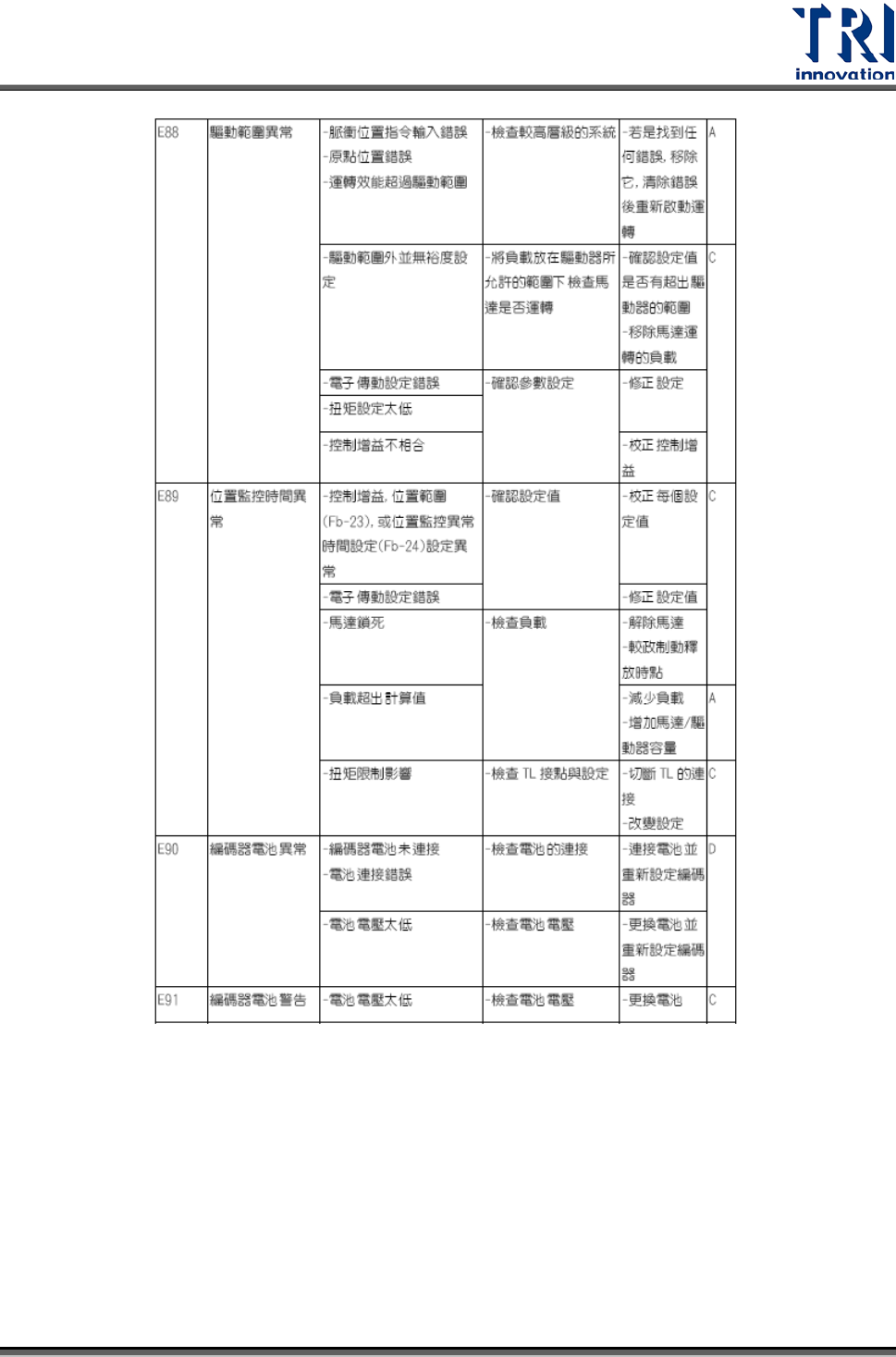

124: XY Table Driver
錯誤代碼對照表
9.6.2 EZLINK
EzLink是一套串列控制的輔助工具，用來測試串列接線的功能是否正常。而在此是作
為一套系統建置所使用的輔助工具，藉由這套工具，可以釐清問題是來自硬體端或軟
體端的錯誤。
當 EzLink 程式執行後，由系統偵測掃瞄目前已經存在線上的擴充功能模組，之後將在
線上的擴充模組自動歸類成 I/O 類別或 Motion 類別的分類，由列出的模組可得知目前
系統上串列控制模組的使用是否正常，配合點選各個擴充模組進行模組上的功能測
試。
測試步驟如下
1) 開啟 Ezlink
對於 Windows XP，32bit 電腦(TR7550)，程式執行檔放置在
[D:\SYNTEK\TRI_0331_EzLink_32\EzLink.exe]。
Test Research Inc.
TR7007 SII User Guide – Hardware 83
對於 Windows XP，64bit 電腦(TR7066/7007/7700)，程式執行檔放置在
[D:\SYNTEK\X64_Driver_DLL_Dev\EzLink_64.exe]。

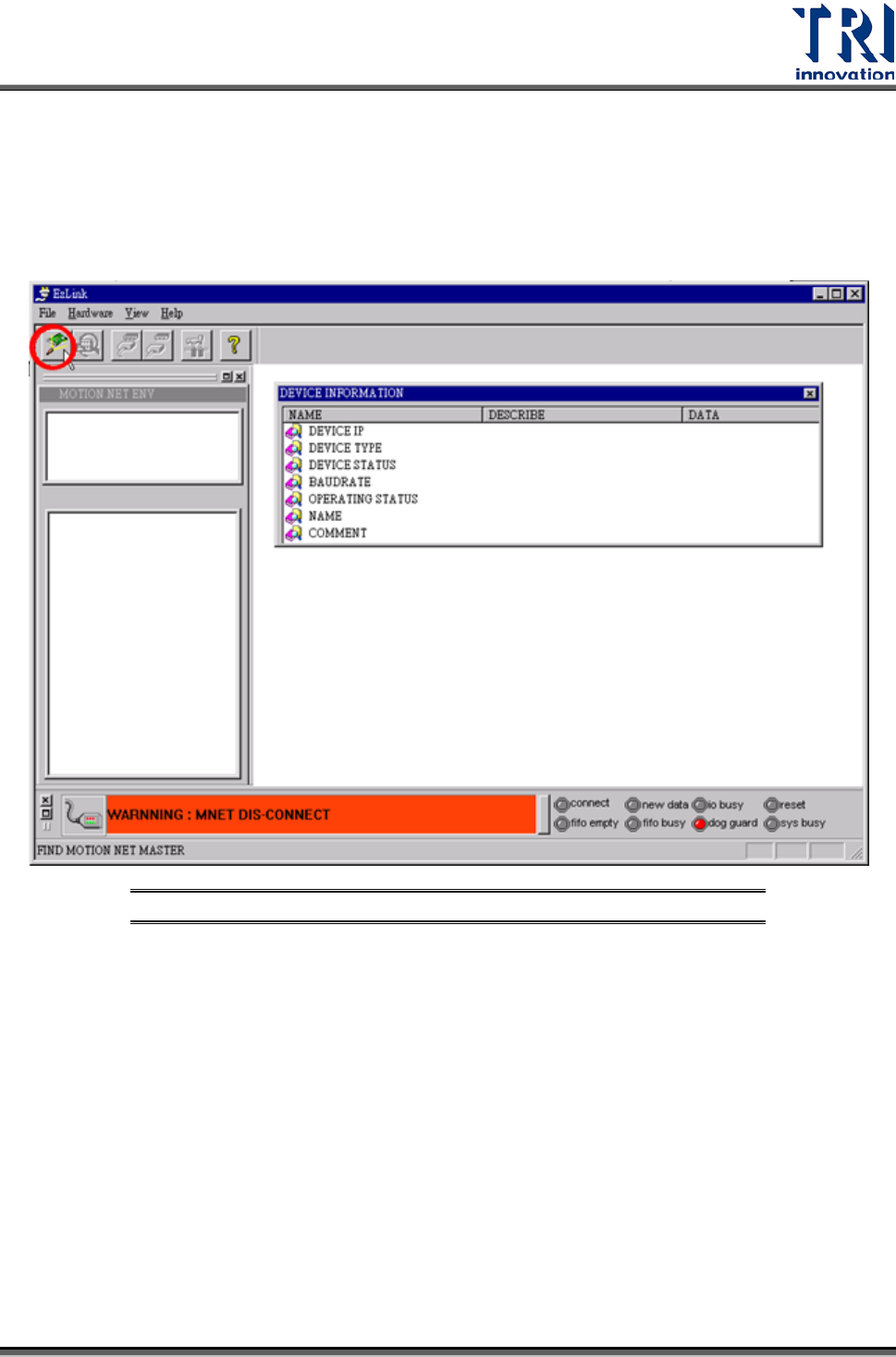

2) 按下[Hardware search]按鈕，尋找 DSP 卡。
圖
125: Hardware search--
尋找
DSP
卡
