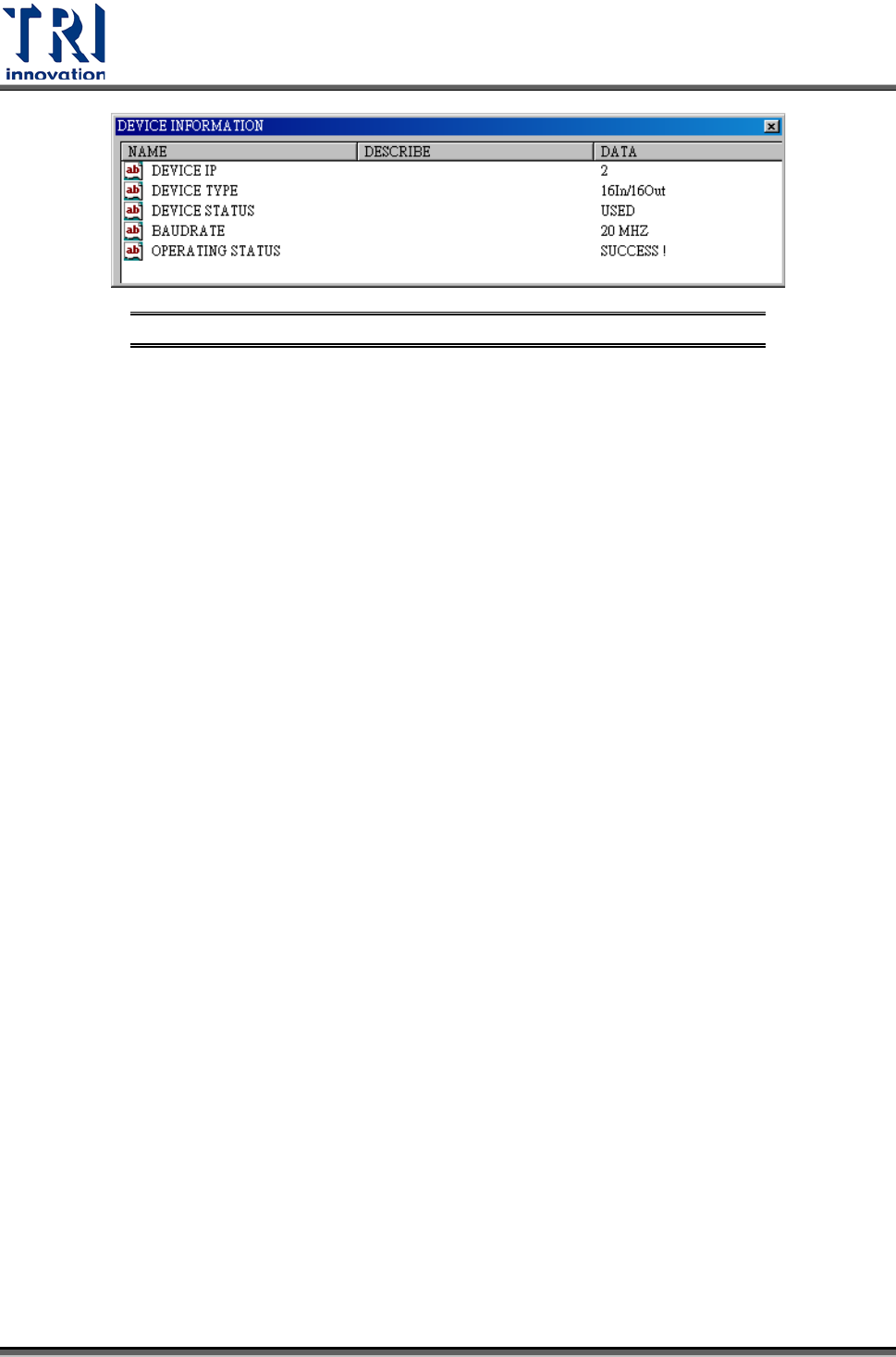

擴充裝置列表
5) 擴充裝置連線
擴充裝置連線功能，驅動各個主控裝置進行裝置連線的動作。按下[RING 0/ 1-Axis(0)]
後，開啟 X 軸參數控制對話框，接著按下[CONNET RING]按鈕，將 X 軸的 Slave
Module連接。裝置由未連線狀態進入已經連線狀態，可以由程式顯示畫面的下方狀態
顯示列可以得知，整個未連線到已連線的狀態變化，如下圖所示。
Test Research Inc.
TR7007 SII User Guide – Hardware 87

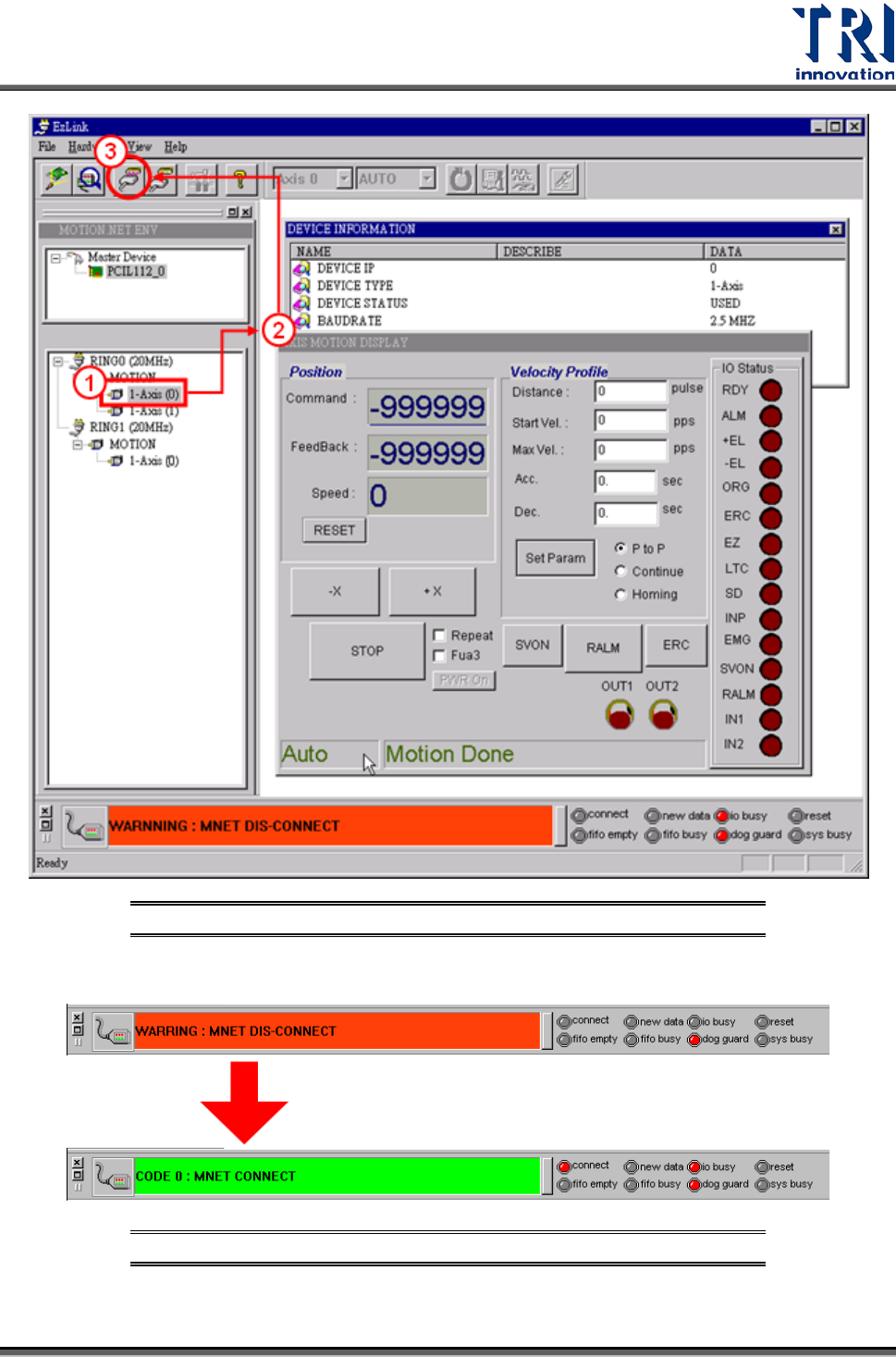

圖
130: EzLink-
擴充裝置連線按鈕
圖
131: EzLink-
擴充裝置連線顯示
Test Research Inc.
88 TR7007 SII User Guide – Hardware
6) LOAD 參數，步驟如下
A. 選擇[File/Load Config]
圖
132: EzLink-File/Load Config.
B. 選擇 LOAD 的檔案。對於 TR7550需選擇[Ezlink_32]資料夾中的
[TR7500LineraMotor]檔案；對於 TR7066/7007/7700，需選擇[Ezlink_64]資
料夾中的[TR7066/7007/7700]檔案。
C. 選擇其中一個 SLAVE，然後按[LOAD]，會自動完成所有 SLAVE 的參數載
入。
圖
133:
參數載入
