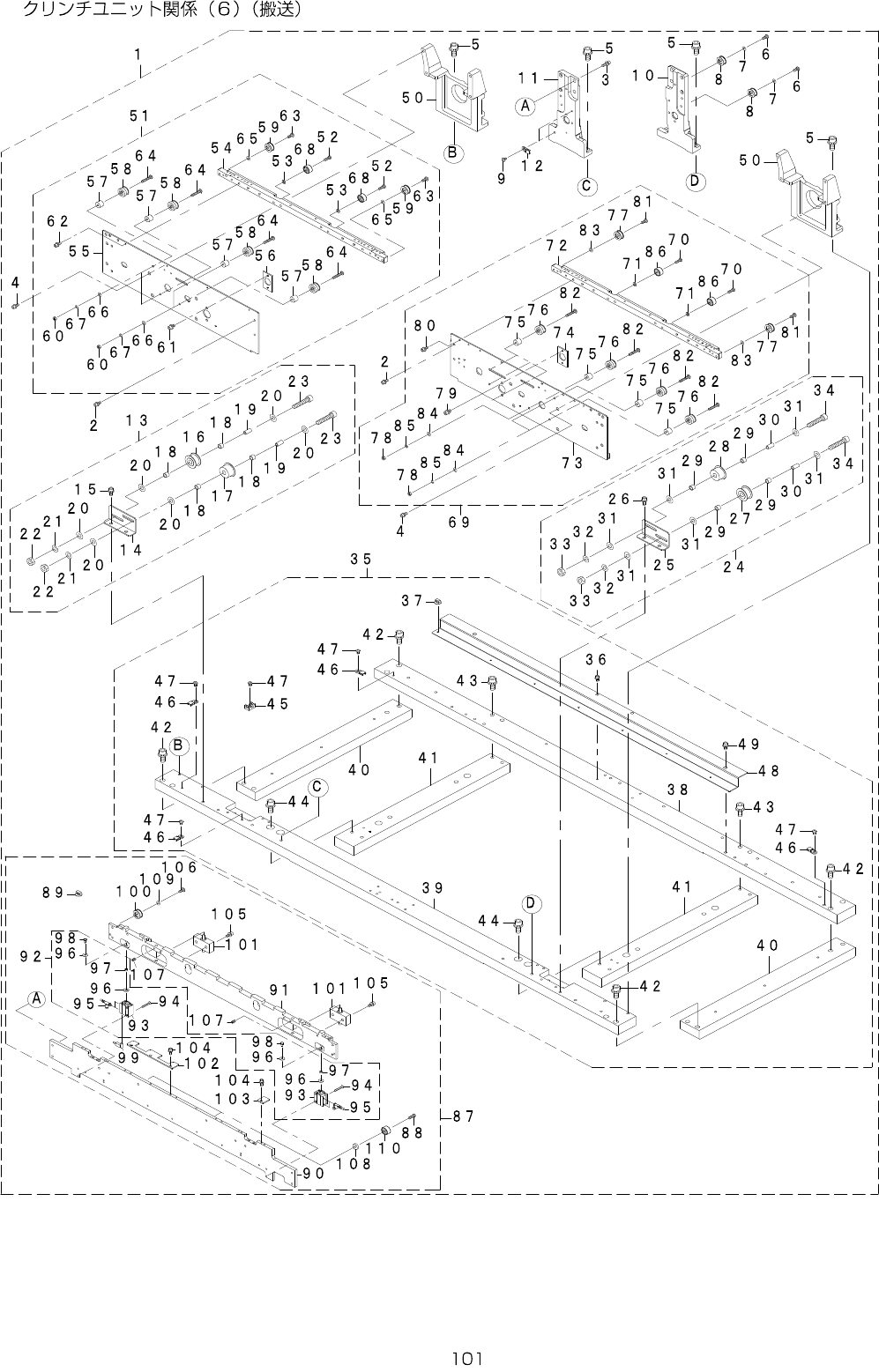

51.CLINCHUNITCOMPONENTS(6)(CONVEYOR)
- -

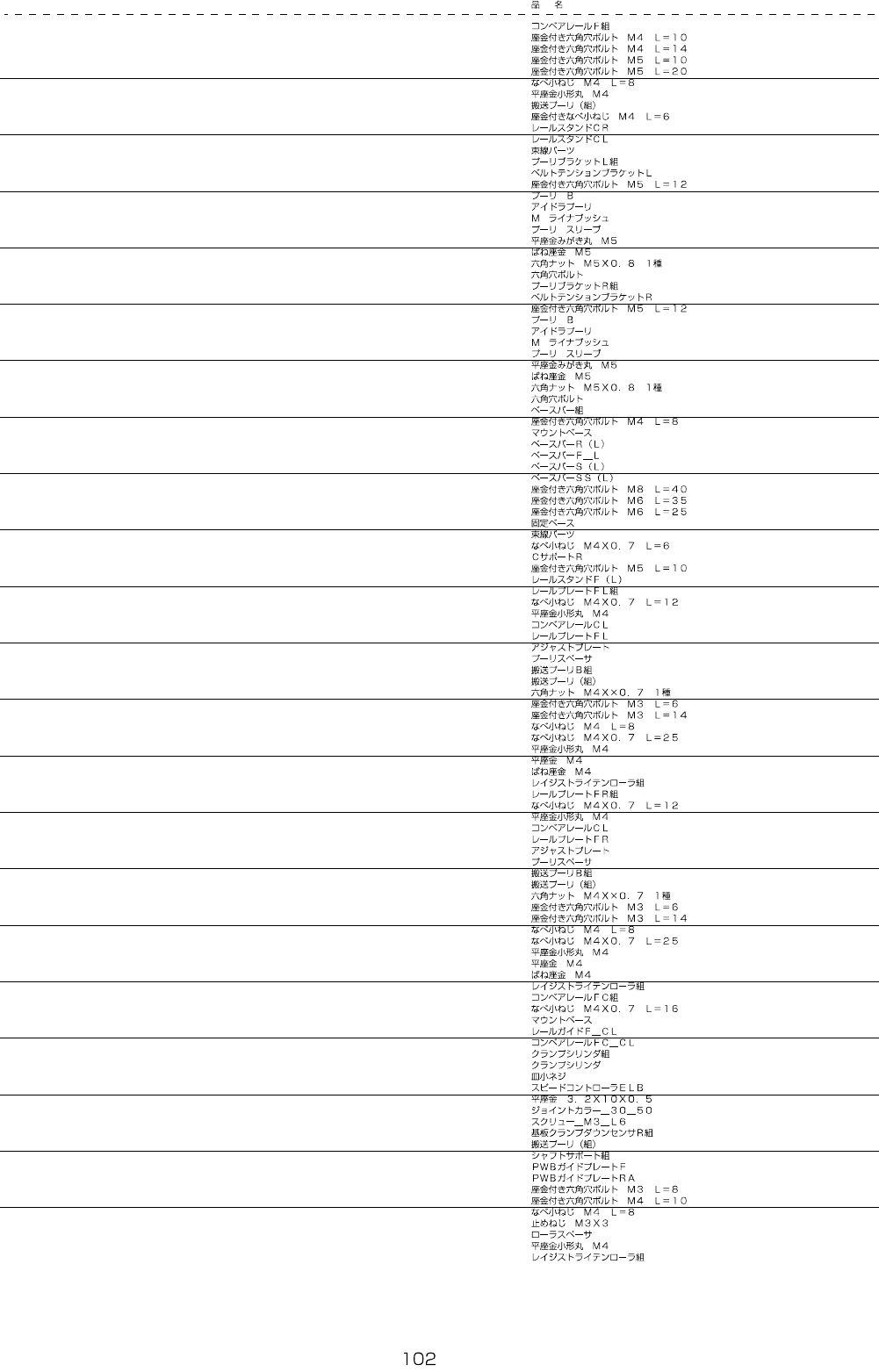

REF.NO NOTE PARTNO DESCRIPTION Qty
1 402-13916 CONVEYOR_RAIL_F_ASM 1
2 SL-6041092-TN SCREWM4L=10 (4)
3 SL-6041492-TN SCREWM4L=14 (4)
4 SL-6051092-TN SCREWM5L=10 (8)
5 SL-6052092-TN SCREWM5L=20 (8)
6 SM-4040855-SC SCREW (2)
7 WP-0430800-SC WASHERM4 (2)
8 E2111-715-0A0 CONVEYORPULLEYASM. (2)
9 SL-4040691-SC SCREWM4L=6 (1)
10 402-13856 RAIL_STAND_CR (1)
11 402-13857 RAIL_STAND_CL (1)
12 HX-0034400-00 FIXEDBASE (1)
13 402-13917 PULLEY_BRAKET_L_ASM (1)
14 402-13791 BELT_TENSION_BRACKET_L (1)
15 SL-6051292-TN SCREWM5L=12 (2)
16 E2157-721-000 PULLEYB (1)
17 E2016-715-000 IDLERPULLEY (1)
18 E2017-715-000 MLINERBUSH (4)
19 E2018-715-000 PULLEYSLEEVE (2)
20 WP-0531001-SC WASHERM5 (6)
21 WS-0510002-KN SPRINGWASHERM5 (2)
22 NM-6050001-SC NUTM5X0.8TYPE1 (2)
23 SM-6052502-TN SCREW (2)
24 402-13918 PULLEY_BRAKET_R_ASM (1)
25 402-13790 BELT_TENSION_BRACKET_R (1)
26 SL-6051292-TN SCREWM5L=12 (2)
27 E2157-721-000 PULLEYB (1)
28 E2016-715-000 IDLERPULLEY (1)
29 E2017-715-000 MLINERBUSH (4)
30 E2018-715-000 PULLEYSLEEVE (2)
31 WP-0531001-SC WASHERM5 (6)
32 WS-0510002-KN SPRINGWASHERM5 (2)
33 NM-6050001-SC NUTM5X0.8TYPE1 (2)
34 SM-6052502-TN SCREW (2)
35 402-13919 BASEBARASM (1)
36 SL-6040892-TN SCREWM4L=8 (2)
37 HX-0070600-00 MOUNTBASE (4)
38 400-01038 BASEBARR(L) (1)
39 402-13789 BASE_BAR_F_L (1)
40 400-70087 BASEBARS(L) (2)
41 400-00996 BASEBARSS(L)
(2)
42 SL-6084092-TN SCREWM8L=40 (8)
43 SL-6063592-TN SCREWM6L=35 (4)
44 SL-6062592-TN SCREWM6L=25 (4)
45 HX-0029400-00 FIXEDBASE (4)
46 HX-0034400-00 FIXEDBASE (4)
47 SM-4040601-SC SCREWM4X0.7L=6 (8)
48 402-13799 C_SUPPORT_R (1)
49 SL-6051092-TN SCREWM5L=10 (2)
50 400-46032 RAILSTANDF(L) (2)
51 402-13920 RAIL_PLATE_FL_ASM (1)
52 SM-4041201-SC SCREWM4X0.7L=12 (2)
53 WP-0430800-SC WASHERM4 (2)
54 402-13842 CONVEYOR_RAIL_CL (1)
55 401-36811 RAIL_PLATE_FL (1)
56 E2012-721-000 ADJUSTPLATE (1)
57 E2055-721-000 PULLEYSPACER (4)
58 E2089-721-0A0 CONVEYORPULLEYBASM. (4)
59 E2111-715-0A0 CONVEYORPULLEYASM. (2)
60 NM-6040001-SC NUTM4X0.7TYPE1 (4)
61 SL-6030692-TN SCREWM3L=6 (2)
62 SL-6031492-TN SCREWM3L=14 (4)
63 SM-4040855-SC SCREW (2)
64 SM-4042501-SC SCREWM4X0.7L=25 (4)
65 WP-0430800-SC WASHERM4 (2)
66 WP-0430801-SC WASHERM4 (4)
67 WS-0410002-KN SPRINGWASHERM4 (4)
68 401-38303 RESIST_LIGHTEN_ROLLER_ASM (2)
69 402-13946 RAIL_PLATE_FR_ASM (1)
70 SM-4041201-SC SCREWM4X0.7L=12 (2)
71 WP-0430800-SC WASHERM4 (2)
72 402-13842 CONVEYOR_RAIL_CL (1)
73 401-36812 RAIL_PLATE_FR (1)
74 E2012-721-000 ADJUSTPLATE (1)
75 E2055-721-000 PULLEYSPACER (6)
76 E2089-721-0A0 CONVEYORPULLEYBASM. (6)
77 E2111-715-0A0 CONVEYORPULLEYASM. (2)
78 NM-6040001-SC NUTM4X0.7TYPE1 (6)
79 SL-6030692-TN SCREWM3L=6 (2)
80 SL-6031492-TN SCREWM3L=14 (4)
81 SM-4040855-SC SCREW (2)
82 SM-4042501-SC SCREWM4X0.7L=25 (6)
83 WP-0430800-SC WASHERM4 (2)
84 WP-0430801-SC WASHERM4 (6)
85 WS-0410002-KN SPRINGWASHERM4 (6)
86 401-38303 RESIST_LIGHTEN_ROLLER_ASM (2)
87 402-13921 CONVEYOR_RAIL_FC_ASM (1)
88 SM-4041601-SC SCREWM4X0.7L=16 (2)
89 HX-0070600-00 MOUNTBASE (6)
90 402-13787 RAIL_GUIDE_F_CL (1)
91 402-13844 CONVEYOR_RAIL_FC_CL (1)
92 402-13922 CLAMP_CYLINDER_ASM (1)
93 402-13777 CLAMP_CYLINDER (2)
94 402-13872 SCREW (4)
95 401-64345 SPEED_CONTROLLER_ELB (4)
96 WP-0320516-KP WASHER3.2X10X0.5 (4)
97 402-13846 JOINT_COLLAR_30_50 (2)
98 402-13843 SCREW_M3_L6 (2)
99 402-13481 PCBCLAMPDOWNSENSRASM (1)
100 E2111-715-0A0 CONVEYORPULLEYASM. (4)
101 E4105-729-0A0 SHAFTSUPPORTBASM. (2)
102 E2123-721-000 PWBGUIDEPLATEF (3)
103 E2124-721-000 PWBGUIDEPLATERA (1)
104 SL-6030892-TN SCREWM3L=8 (10)
105 SL-6041092-TN SCREWM4L=10 (4)
106 SM-4040855-SC SCREW (4)
107 SM-8030302-TP SCREWM3X3 (2)
108 401-38182 ROLLER_SPACER (2)
109 WP-0430800-SC WASHERM4 (4)
110 401-38303 RESIST_LIGHTEN_ROLLER_ASM (2)
- -

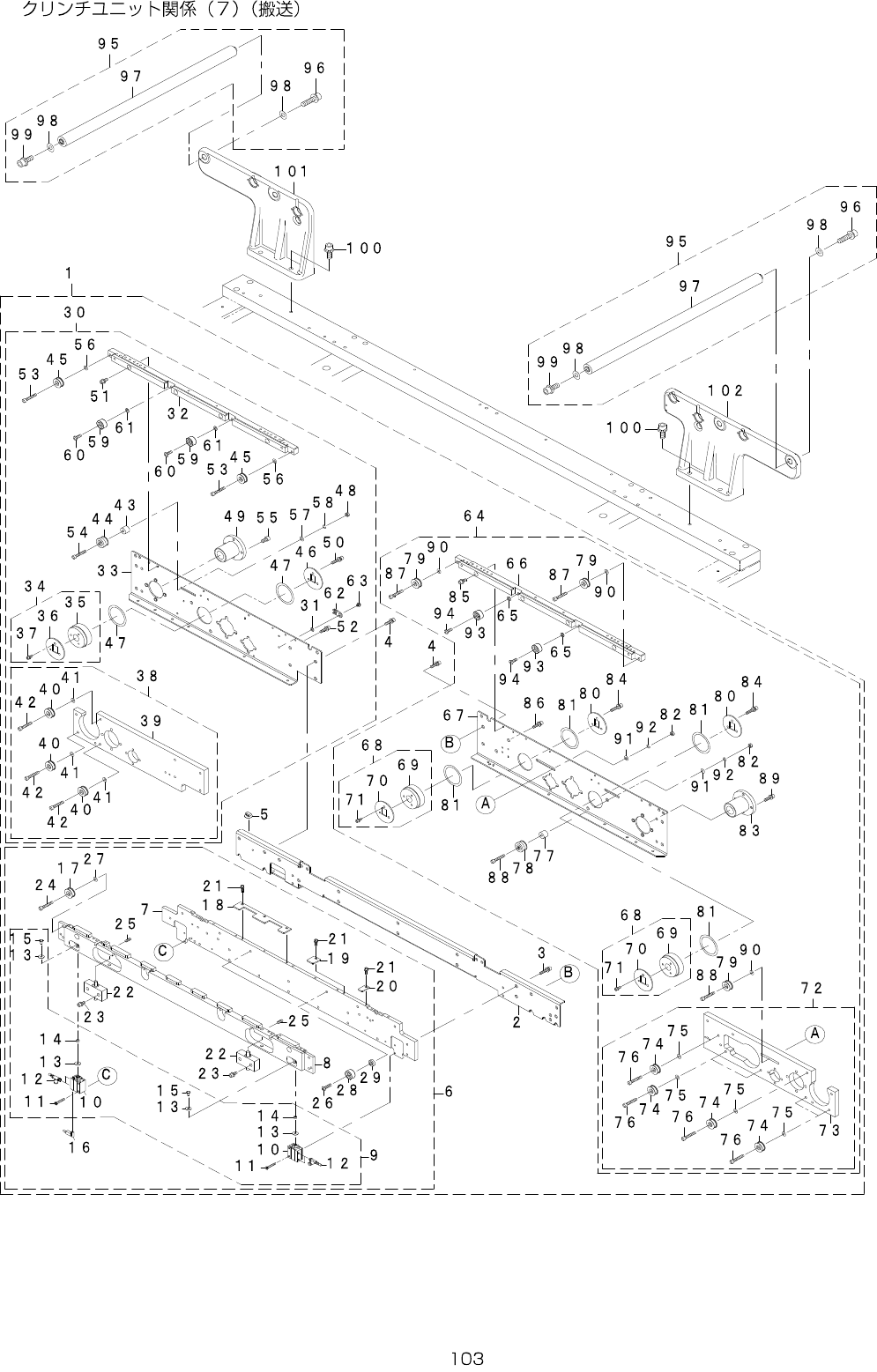

52.CLINCHUNITCOMPONENTS(7)(CONVEYOR)
