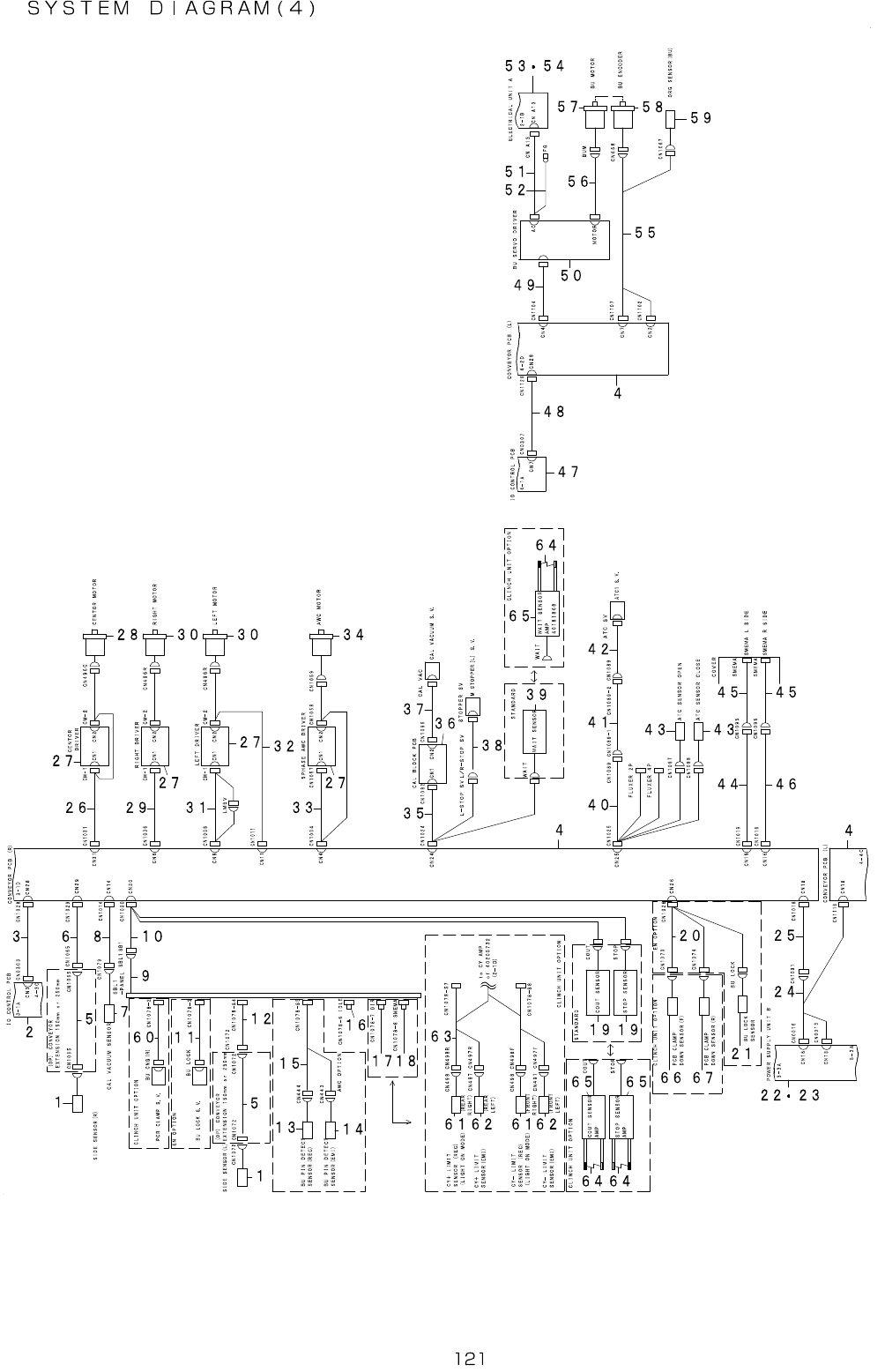

61.SYSTEMDIAGRAM(4)

- -

REF.NO NOTE PARTNO DESCRIPTION Qty

1 401-29046 SIDESENSORCABLEASM 1

2 401-28871 IOCONTROLPCBASM 1

3 401-82259 IO-RCNVSERIALCABLEASM 1

4 401-28875 CONVEYORPCBASM 1

#02

401-50822 IN/OUTSENSRLYCABLEASM 1

6 402-05742 SIDE(R)CABLEASM 1

7 401-29080 AIR(N)SENSORCABLEASM 1

8 401-29256 CONVEYOR(F)-CALVAC(S/R)CABLEASM 1

9 400-47908 SBL2CABLEASM 1

10 402-05740 CNVRELAYCABLEASM 1

#01

401-29053 BULOCKSVCABLEASM 1

12 401-82338 SIDESENSOR(L)CABLEASM 1

#02

401-61237 BUPINRECEIVESENSASM 1

#02

401-61236 BUPINEMISSIONSENSASM 1

#02

401-82339 BUPINDETECTSENSORCABLEASM 1

16 401-29056 CNVAUTOSET1WIREASM 1

17 401-29059 CNVAUTOSET2WIREASM 1

18 401-29060 CNVAUTOSET3WIREASM 1

19 402-05760 WAITSTOPCOUTSENSASM 1

#01

402-05741 BUCLINCHUNITSENSCABLEASM 1

#01

400-92574 BULOCKSENSASM 1

22 402-06696 ASM_JM100_POWER_SUPPLY_UNIT_B 1

#01

402-06708 ASM_JM100_POWER_SPLY_UNIT_B_EN 1

24 401-82328 CNVPWRCABLEASM 1

25 401-82329 CNVPWRRLYCABLEASM 1

26 402-05735 CMOTORCABLEASM 1

27 HM-0013200-00 MOTORDRIVER 1

28 400-48075 JOINTMOTORASM 1

29 402-05736 RMOTORCABLEASM

30 401-58136 2PHASESTEPPINGMOTOR 1

31 402-05739 LMOTORDRVCABLEASM 1

32 402-05738 LMOTORCABLEASM 1

33 402-05737 AWCMOTORCABLEASM 1

34 401-29040 AWCMOTORASM 1

35 402-05743 CALWAITSTPSVCABLEASM 1

36 400-07376 CALBLOCKPCBASM 1

37 401-29260 CAL-VACUUMSVCABLEASM 1

38 401-56969 STOPPERSVCABLEASM 1

39 402-05760 WAITSTOPCOUTSENSASM 1

40 401-82340 CNV-ATC(F)CABLEASM 1

41 402-05761 ATCSVRELAYCABLEASM 1

42 401-29261 ATCSVCABLEASM 1

43 401-29062 PHOTOMICROSENSORASM 1

44 401-82342 CNV-SMEMALRELAY(F)CABLEASM 1

45 401-29031 SMEMACABLEASM 1

46 401-29029 CNV-SMEMARRELAY(F)CABLEASM 1

47 401-28871 IOCONTROLPCBASM 1

48 401-82333 IO-LCNVSERIALCABLEASM 1

49 402-00005 BUDRIVECABLEASM 1

50 401-29636 BUAXISSERVOAMP 1

51 402-00006 BUDRIVEPWRCABLEASM 1

52 401-10035 BUDRVFGCABLEASM(EN) 1

53 402-06695 ASM_JM100_ELECTRICAL_UNIT_A 1

#01

402-06707 ASM_JM100_ELECTRICAL_UNIT_A_EN 1

55 402-00007 BUENC/ORGRELAYCABLEASM 1

56 402-00195 BUMOTORCABLEASM 1

57 400-48076 BACKUPMOTORASM 1

58 E9433-729-0A0 BUENCASM. 1

59 401-29042 AWC/BUORGSENSORCABLEASM 1

60 402-13480 PCBCLAMPSVCABLEASM 1

61 402-13516 CYLMTSENSRECEIVEASM 1

62 402-13517 CYLMTSENSEMISSONASM

63 402-13520 CYSENSORCABLEASM 1

64 400-92512 FIBER 1

65 401-81868 STOPSENSORCABLEASM 1

66 402-13481 PCBCLAMPDOWNSENSRASM 1

67 402-13479 PCBCLAMPDOWNSENSFASM 1

- -

62.SYSTEMDIAGRAM(5)
