4. BASEFRAMEELECTRICAPPARATUSCOMPONENTS(3)
- -
REF.NO NOTE PARTNO DESCRIPTION Qty
1 402-06694 ASM_JM100_XY_DRIVER_UNIT 1
2
#01
402-06706 ASM_JM100_XY_DRIVER_UNIT_EN 1
3 401-29652 XAXISDRIVER (1)
4 401-83517 DRIVER_COLLAR (8)
5 SL-6041292-TN SCREWM4L=12 (8)
6 SL-4051691-SC SCREWM5L=16 (3)
7 401-83491 DRIVER_BR (1)
8 SL-6040892-TN SCREWM4L=8 (2)
9 SD-0640246-SP SHOULDERSCREWD=6.35H=2.4 (2)
10 401-29654 YAXISDRIVER (2)
11
#01
402-06715 ASM_JM100_XY_CP_EN_UNIT (1)
12 401-82988 XY_CP_COVER_EN (1)
13 401-88160 CNA5-X/YL/YRCNP1CABLEASM (1)
14 SL-4030691-SC SCREWM3L=6 (18)
15 HX-0070600-0A MOUNTBASE (3)
16 401-87799 XY_CP_BRACKET_EN (1)
17 SL-6040892-TN SCREWM4L=8 (7)
18 402-06701 ASM_JM100_ATX_UNIT 1
19 EZ-1468979-11 POWER(ENSP-300P-S20-11S) (1)
20 EZ-1756647-11 BATTERYPACK(BS06A-H24/2.5L) (1)
21 SL-4030691-SC SCREWM3L=6 (6)
22 402-06498 ATX_BRACKET (1)
23 E1038-871-000 PLATENLOCKCAMSCREW (2)
24 SL-6040892-TN SCREWM4L=8 (2)
- -

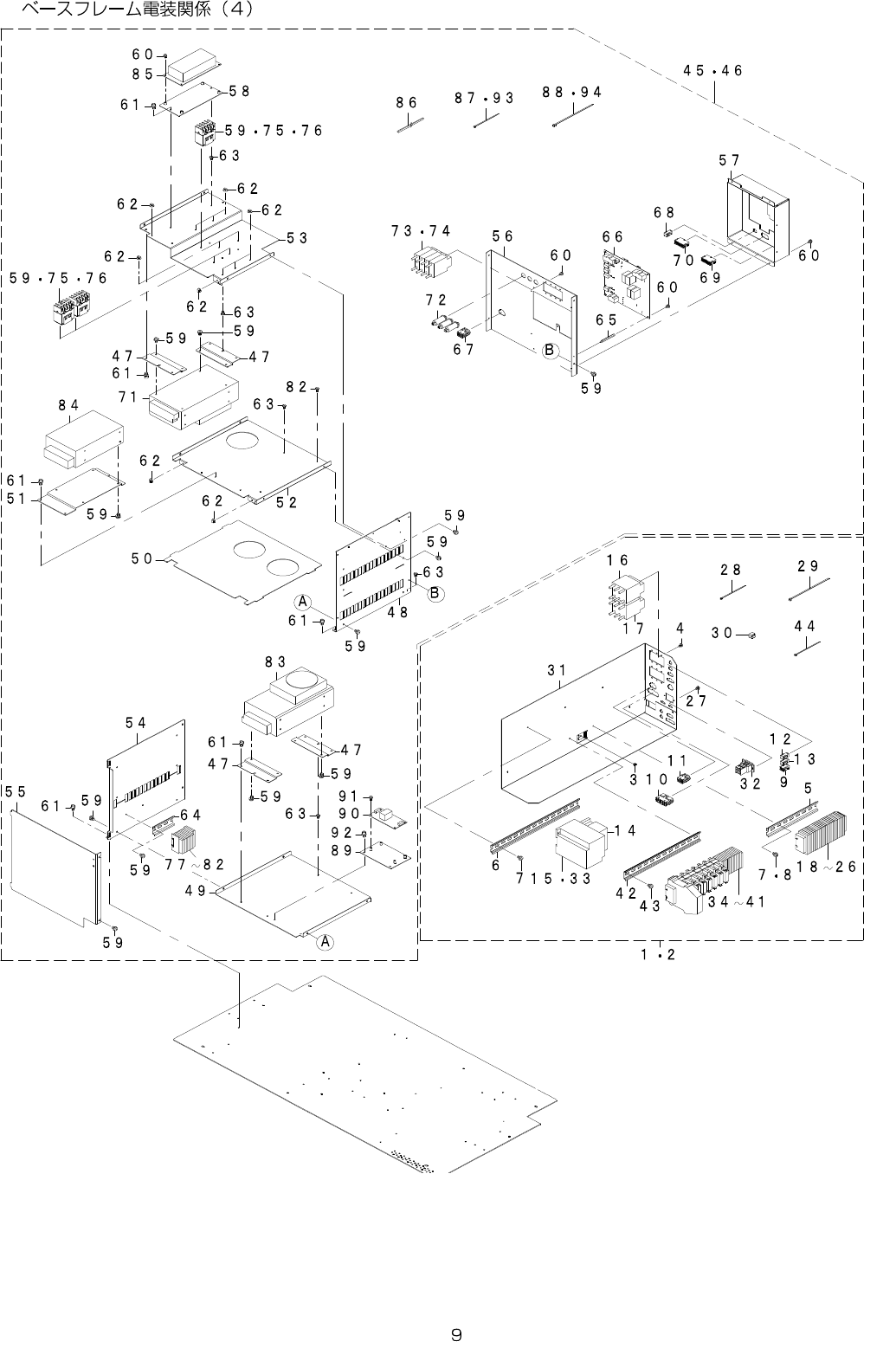

5. BASEFRAMEELECTRICAPPARATUSCOMPONENTS(4)
