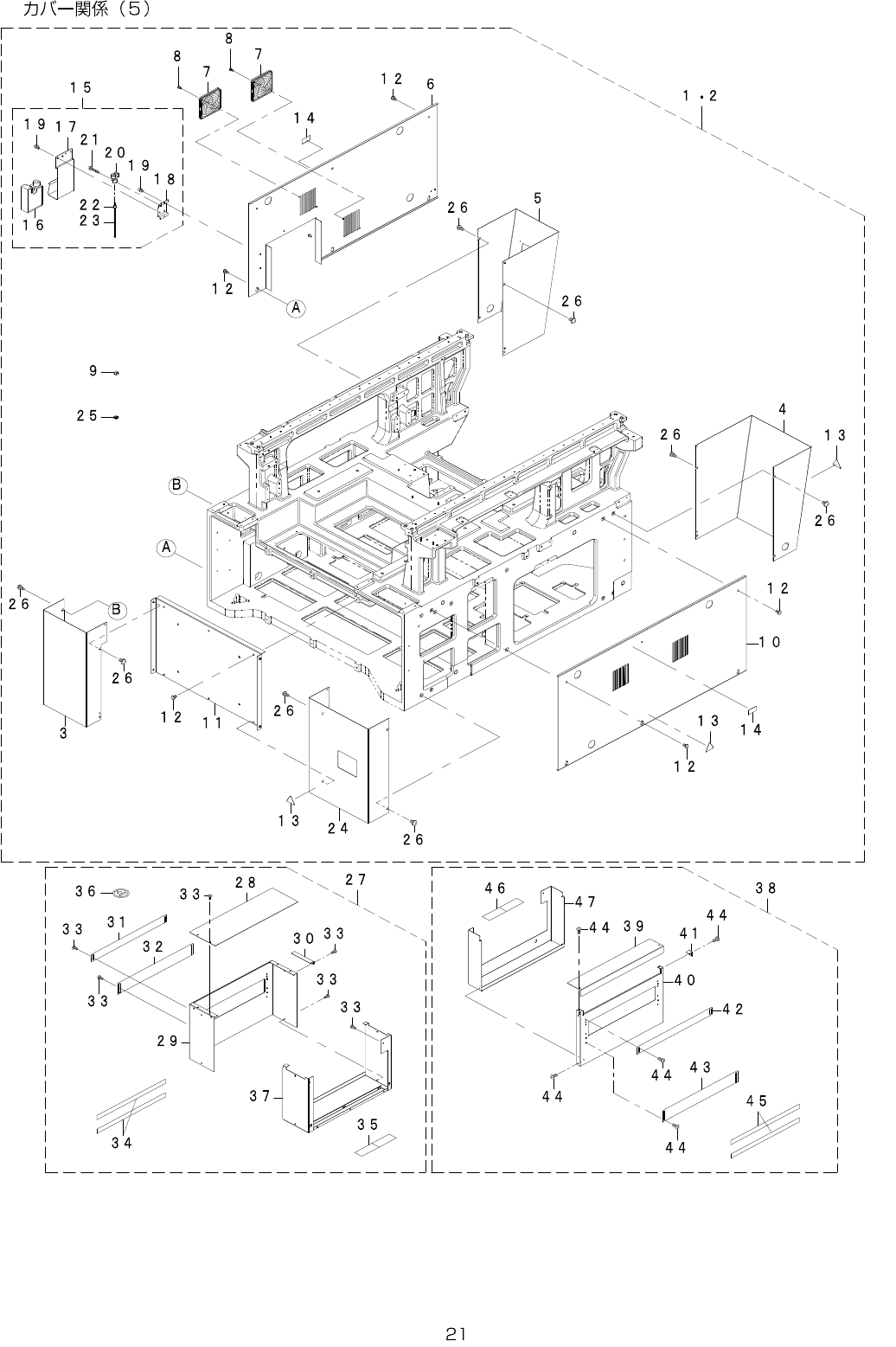

- - 11. COVERCOM PONENTS(5)

100%1 / 134
- -

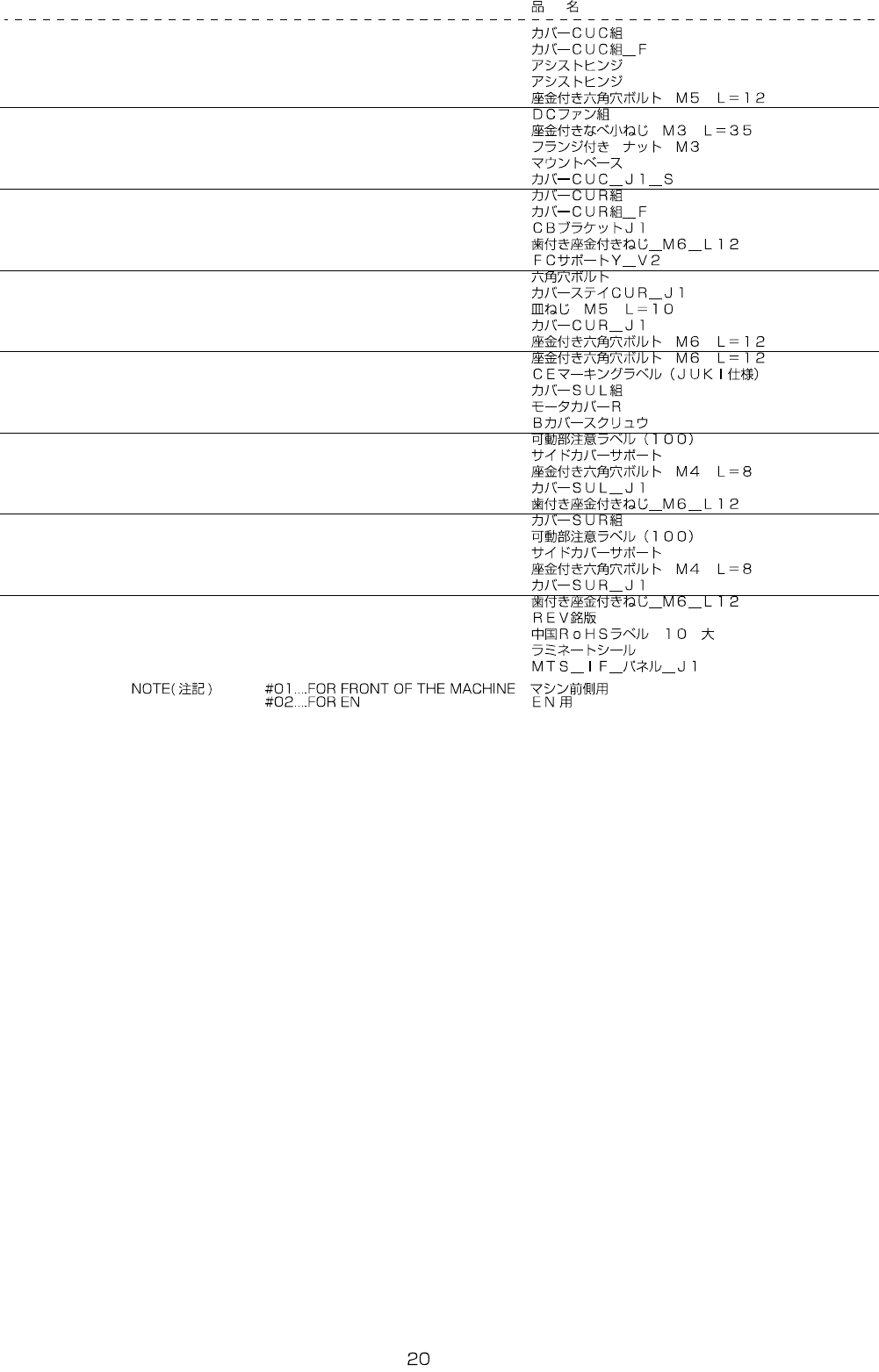

REF.NO NOTE PARTNO DESCRIPTION Qty
1 402-06664 COVER_CUC_ASM 1
2
#01
402-06683 COVER_CUC_ASM_F 1
3 401-83447 ASSIST_HINGE (2)
4 401-83447 ASSIST_HINGE (2)
5 SL-6051292-TN SCREWM5L=12 (24)
6 401-89090 DCFANASM (2)
7 SL-4033591-SC SCREWM3L=35 (4)
8 NM-3034000-SF FLANGENUTM3 (4)
9 HX-0070600-0A MOUNTBASE (3)
10 402-06635 COVER_CUC_J1_S (1)
11 402-06665 COVER_CUR_ASM 1
12
#01
402-06684 COVER_CUR_ASM_F 1
13 402-06529 CB_BRACKET_J1 (1)
14 402-06654 SCREW_M6_L12_TOOTHED (4)
15 401-10219 FC_SUPPORT_Y_V2 (1)
16 SM-6060802-TN SCREW (2)
17 402-06528 COVER_STAY_CUR_J1 (1)
18 SM-1051052-TN PLATESCREWM5L=10 (10)
19 402-06526 COVER_CUR_J1 (1)
20 SL-6061292-TN SCREWM6L=12 (6)
21 SL-6061292-TN SCREWM6L=12 2
22
#02
CM-5001000-01 CEMARKINGLABEL(JUKI) 1
23 402-06666 COVER_SUL_ASM 1
24 401-36850 MOTOR_COVER_R (1)
25 400-81751 B_COVER_SCREW (2)
26 CM-3009000-06 WATCH_YOUR_HANDS_LABEL(100) (1)
27 402-06642 SIDE_COVER_SUPPORT (1)
28 SL-6040892-TN SCREWM4L=8 (2)
29 402-06524 COVER_SUL_J1 (1)
30 402-06654 SCREW_M6_L12_TOOTHED (10)
31 402-06667 COVER_SUR_ASM 1
32 CM-3009000-06 WATCH_YOUR_HANDS_LABEL(100) (1)
33 402-06642 SIDE_COVER_SUPPORT (1)
34 SL-6040892-TN SCREWM4L=8 (2)
35 402-06523 COVER_SUR_J1 (1)
36 402-06654 SCREW_M6_L12_TOOTHED (11)
37 E9635-455-000 REVISIONSEAL 1
38 CM-6005001-03 CHINAROHSLABEL10L 1
39 401-81150 LAMINATING_SEAL 1
40 402-06616 MTS_IF_PANEL_J1 1
- -
11.COVERCOMPONENTS(5)
- -

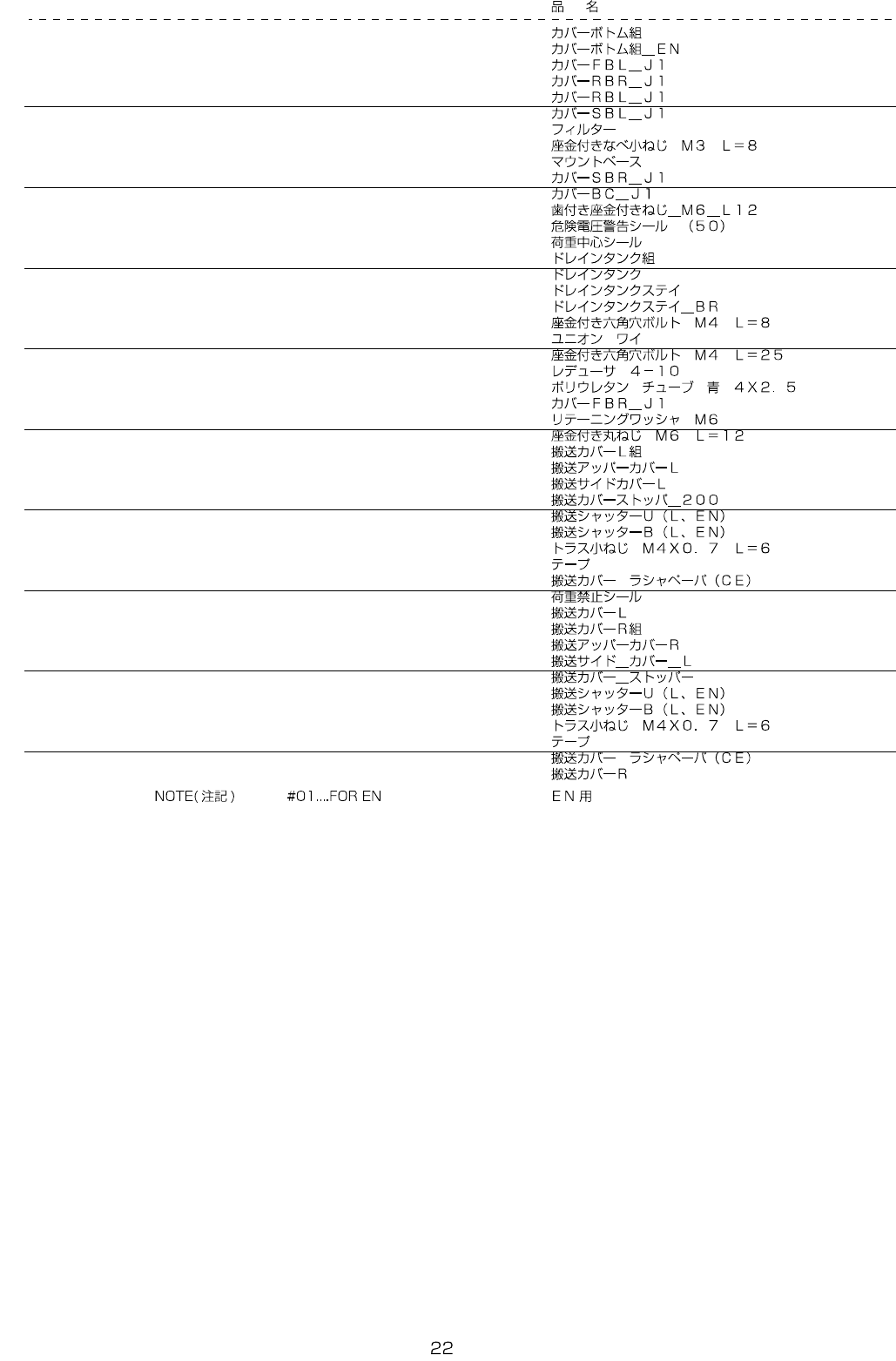

REF.NO NOTE PARTNO DESCRIPTION Qty
1 402-06670 COVER_BOTTOM_ASM 1
2
#01
402-06676 COVER_BOTTOM_ASM_EN 1
3 402-06546 COVER_FBL_J1 (1)
4 402-06545 COVER_RBR_J1 (1)
5 402-06617 COVER_RBL_J1 (1)
6 402-06548 COVER_SBL_J1 (1)
7 HM-0010100-10 FANMOTOR (2)
8 SL-4030891-SC SCREWM3L=8 (4)
9 HX-0070600-0A MOUNTBASE (2)
10 402-06547 COVER_SBR_J1 (1)
11 402-06549 COVER_BC_J1 (2)
12 402-06654 SCREW_M6_L12_TOOTHED (24)
13 CM-3001000-04 VOLTAGEWARNINGLABEL(50) (5)
14 168-70206 GRAVITYSEAL (4)
15 400-93785 ASM_DRAIN_TANK (1)
16 400-16815 DRAINTANK (1)
17 400-16814 DRAINTANKSTAY (1)
18 400-93721 DT_STAY_BR (1)
19 SL-6040892-TN SCREWM4L=8 (4)
20 PJ-3081000-01 UNIONY (1)
21 SL-6042592-TN SCREWM4L=25 (1)
22 PJ-3090400-03 REDUCER4-10 (1)
23 BT-0400251-EA URETHANETUBEBLUE4X2.5 (0.16)
24 402-06544 COVER_FBR_J1 (1)
25
#01
400-98347 RETAININGWASHERM6 (12)
26 SL-3061232-TN SCREW (16)
27
#01
402-06679 CONVEYOR_COVER_L_ASM 1
28 402-06594 CONV_UPPER_COVER_L (1)
29 402-06595 CONV_SIDE_COVER_L (1)
30 401-47192 CONVEYOR_COVER_STOPPER_200 (1)
31 400-01484 CONVEYORSHUTTERU(LEN) (1)
32 400-01485 CONVEYORSHUTTERB(LEN) (1)
33 SM-0040601-SC SCREWM4X0.7L=6 (20)
34 400-01490 TAPE (1.5)
35 E1143-721-000 WOOLENCLOTHPAPER (2)
36 E5721-729-000 LABEL (1)
37 402-06593 CONV_COVER_L (1)
38
#01
402-06680 CONVEYOR_COVER_R_ASM 1
39 402-06592 CONV_UPPER_COVER_R (1)
40 401-47168 CONVEYOR_SIDE_COVER_L (1)
41 401-47170 CONVEYOR_COVER_STOPPER (1)
42 400-01484 CONVEYORSHUTTERU(LEN) (1)
43 400-01485 CONVEYORSHUTTERB(LEN) (1)
44 SM-0040601-SC SCREWM4X0.7L=6 (19)
45 400-01490 TAPE (2)
46 E1143-721-000 WOOLENCLOTHPAPER (2)
47 402-06591 CONV_COVER_R (1)
