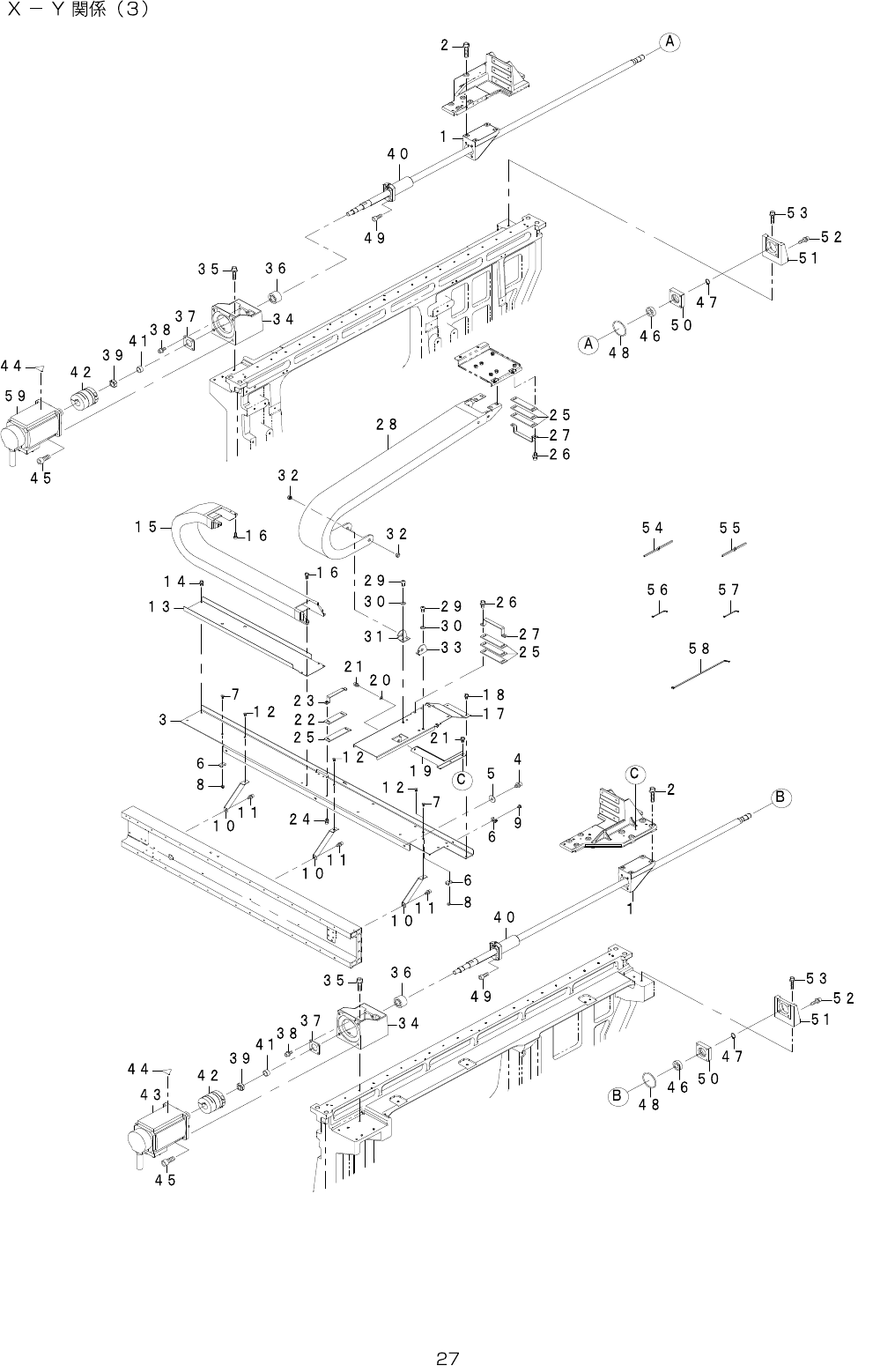

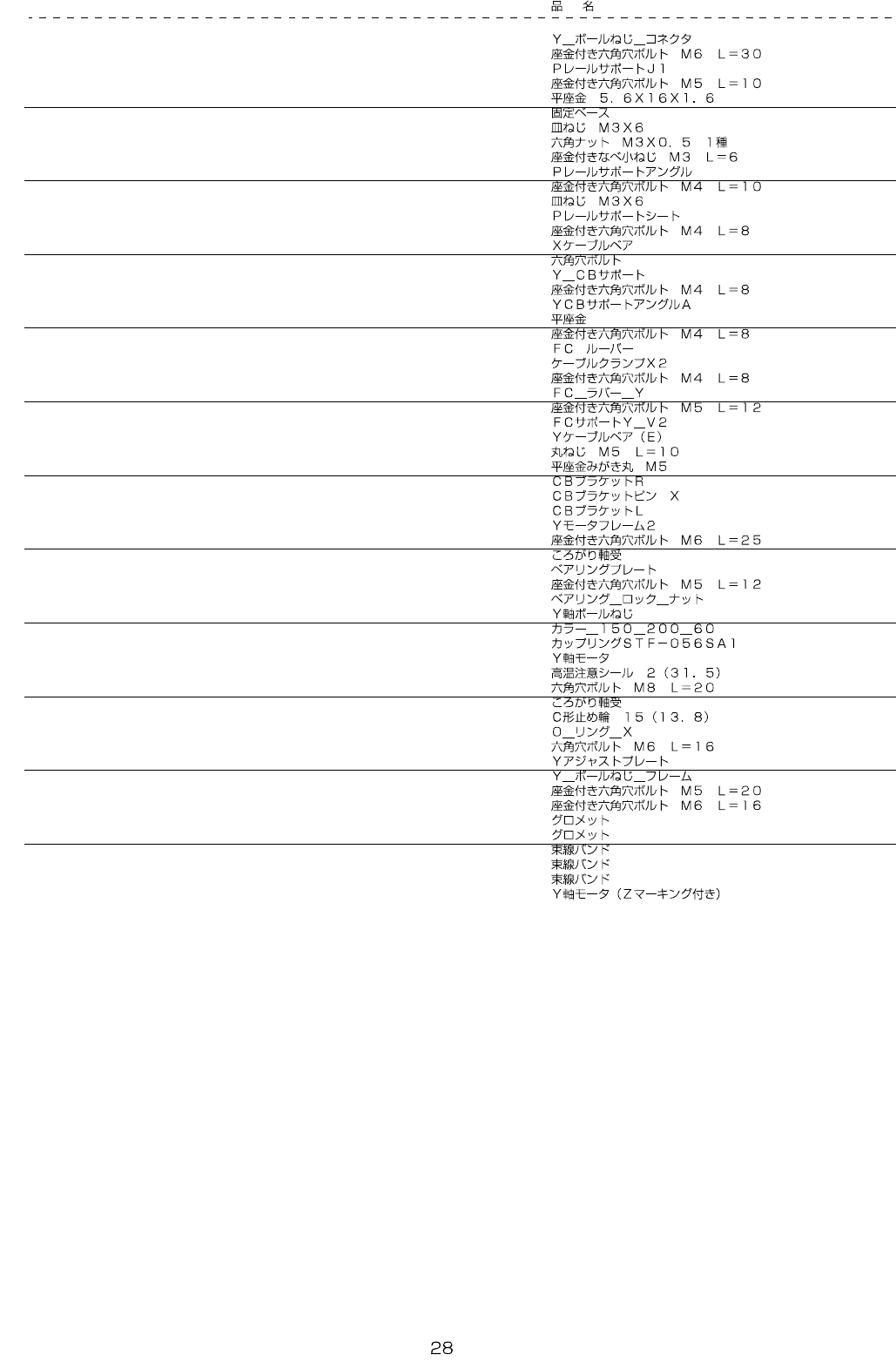

14.X-YCOMPONENTS(3)
- -
REF.NO NOTE PARTNO DESCRIPTION Qty
1 401-06024 Y_BS_CONNECTOR 2
2 SL-6063092-TN SCREWM6L=30 8
3 402-06507 P_RAIL_SUPPORT_J1 1
4 SL-6051092-TN SCREWM5L=10 3
5 WP-0561616-SC WASHER5.6X16X1.6 3
6 HX-0029400-00 FIXEDBASE 3
7 SM-1030601-SC SCREWM3X6 2
8 NM-6030001-SC NUTM3X0.5TYPE1 2
9 SL-4030691-SC SCREWM3L=6 1
10 401-83514 P_RAIL_SUPPORT_ANGLE 3
11 SL-6041092-TN SCREWM4L=10 3
12 SM-1030601-SC SCREWM3X6 3
13 401-82768 P_RAIL_SUPPORT_SHEET 1
14 SL-6040892-TN SCREWM4L=8 2
15 401-10451 X_CABLE_BEAR 1
16 SM-6041002-TN SCREW 8
17 401-82750 Y_CB_SUPPORT 1
18 SL-6040892-TN SCREWM4L=8 3
19 401-82769 Y_CB_SUPPORT_ANGLE_A 1
20 WP-0431005-SP PLAINWASHER 1
21 SL-6040892-TN SCREWM4L=8 3
22 L153E-321-000 FCRUBBER 1
23 401-82770 CABLE_CLAMP_X2 1
24 SL-6040842-TN SCREWM4L=8 1
25 400-98052 FC_RUBBER_Y 7
26 SL-6051292-TN SCREWM5L=12 4
27 401-10219 FC_SUPPORT_Y_V2 2
28 400-60210 YCABLEBEAR(E) 1
29 SM-3051052-TN SCREWM5L=10 4
30 WP-0531001-SC WASHERM5 4
31 400-46006 CBBRACKETR 1
32 L132E-421-000 CBBRACKETPINX 2
33 400-46005 CBBRACKETL 1
34 401-77461 Y_MOTOR_FRAME2 2
35 SL-6062592-TN SCREWM6L=25 8
36 SB-1150016-00 BEARING 2
37 401-77465 BEARING_PLATE 2
38 SL-6051292-TN SCREWM5L=12 8
39 400-93876 BEARING_LOCK_NUT 2
40 402-06434 Y_BALL_SCREW 2
41 401-77466 COLLAR_150_200_60 2
42 401-82778 COUPLING_STF-056SA1 2
43 401-46348 YAXISSERVOMOTOR 1
44 CM-3003000-03 HIGHTEMPARATURECAUTIONLABEL2(31.5) 2
45 SM-6082002-TN SCREWM8L=20 8
46 SB-1150004-00 BEARING 2
47 RC-0150001-KP C-RING15(13.8) 2
48 400-93864 O_RING_X 2
49 SM-6061602-TN SCREWM6L=16 8
50 401-36746 Y_ADJUST_PLATE 2
51 401-46918 Y_BS_FRAME 2
52 SL-6052092-TN SCREWM5L=20 8
53 SL-6061692-TN SCREWM6L=16 4
54 HX-0067100-00 GROMMET 0.27
55 HX-0067100-0A GROMMET 0.1
56 HX-0023300-00 CABLEBAND 8
57 HX-0023300-0E CABLEBAND 14
58 HX-0023300-0G CABLEBAND 5
59 402-03558 YAXISSERVOMOTOR(ZMARKING) 1
- -

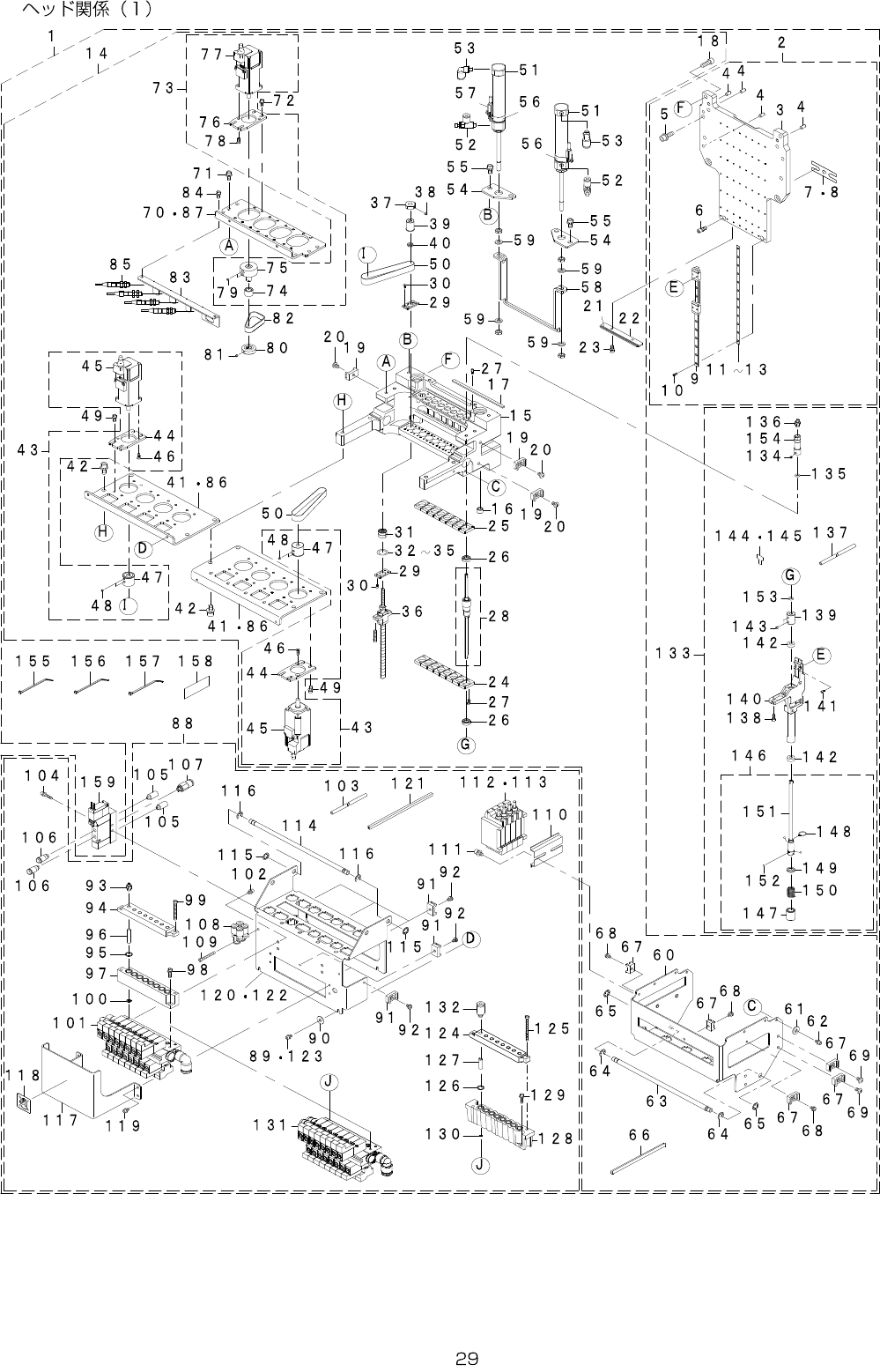

15.HEADCOMPONENTS(1)
