RL132
主机系统
2.5 断线检测 C2HB / R1HB
DA9HCC-4A-121-A0
2.5-1
2.5. 断线检测 C2HB / R1HB
DA9HCC-4A-121-A0
2.5.1 用途
这是为了尽早检测出搭载 Pana 议定书 LAN 的设备与上位系统之间不能正常通信的状态的指令。
C2HB 指令
项目 内容
指令名称 断线检测 (询问)
使用的通信端口 端口 1
数据格式
项目 内容
指令部
C2HBxxxxxxxx
数据尺寸部
0
数据部 无
指令形态:
(1) 指令部
(2) 传送 00 (零)
C2HB xx xxxxxx
(1) (2) (3)
(3) ID 部 6个字符
R1HB 指令
项目 内容
指令名称 断线检测 (应答)
使用的通信端口 端口 2
数据格式
项目 内容
指令部
R1HBxxxxxxxx
数据尺寸部
0
数据部 无
指令形态:
(4) 指令部
(5) 传送 00 (零)
R1HB xx xxxxxx
(4) (5) (6)
(6) ID 部 6个字符
将作为 C2HB 指令而接受的(3)部分的字符串拷贝后返送。
指令序列
主机系统
设备
C2HBxxxxxxxx (1)
(1)
A2 (数据传送结束)
(1) R1HB
(1)无数据的类型 (2)附属有数据的类型
RL132
主机系统
2.5 断线检测 C2HB / R1HB
DA9HCC-4A-121-A0
2.5-2
2.5.2 错误检测方法
上位系统对设备传送 C2HB 指令。 (送信的间隔在 30 秒以上)
如果上位系统接受到 A2 指令的话，就说明端口 1 的通信状态是正常的，如果没有接受到，则意味着有些
地方有异常。
如果上位系统接收到 R1HB 指令的话，就说明端口 2 的通信状态是正常的，如果没有接受到，则意味着有
些地方有异常。
R 指令无效时不会应答 R1HB 指令。
检测出异常时，需要上位侧进行再连接的处理。
如果作为 A2 指令的代替而应答 A4E00 指令时，可能其原因是指令的错误等，并不是端口的异常。
2.5.3 C2HB 与其他的 C 指令的关联
例 1)
在 C2HB 指令与 R1HB 应答之间可以进行其他的 C5 指令的送信。
主机系统
设备
C2HB (1)
(1)
A2 (数据传送结束)
C5RE (1)
(1)
A2 (数据传送结束)
(1) R1HB
(1) R1RE
(1)无数据的类型 (2)附属有数据的类型
例 2)
R 指令的输出顺序与 C 指令的接受顺序无关。
发出 C5RE 后，到 R1RE 被输出为止需要一些时间，在这之间，可能就完成了 C2HB 和 R1HB。
主机系统
设备
C5RE (1)
(1)
A2 (数据传送结束)
C2HB (1)
(1)
A2 (数据传送结束)
(1) R1HB
(1) R1RE
(1)无数据的类型 (2)附属有数据的类型
=注意=
在 R 指令的缓冲器已满的状态下，如果使用 C5HB 指令的话，就会从旧的 R 指令开始进行删除。
RL132
主机系统
2.6 通信切断时的处理方法
DA9HCC-4A-201-A0
2.6-1

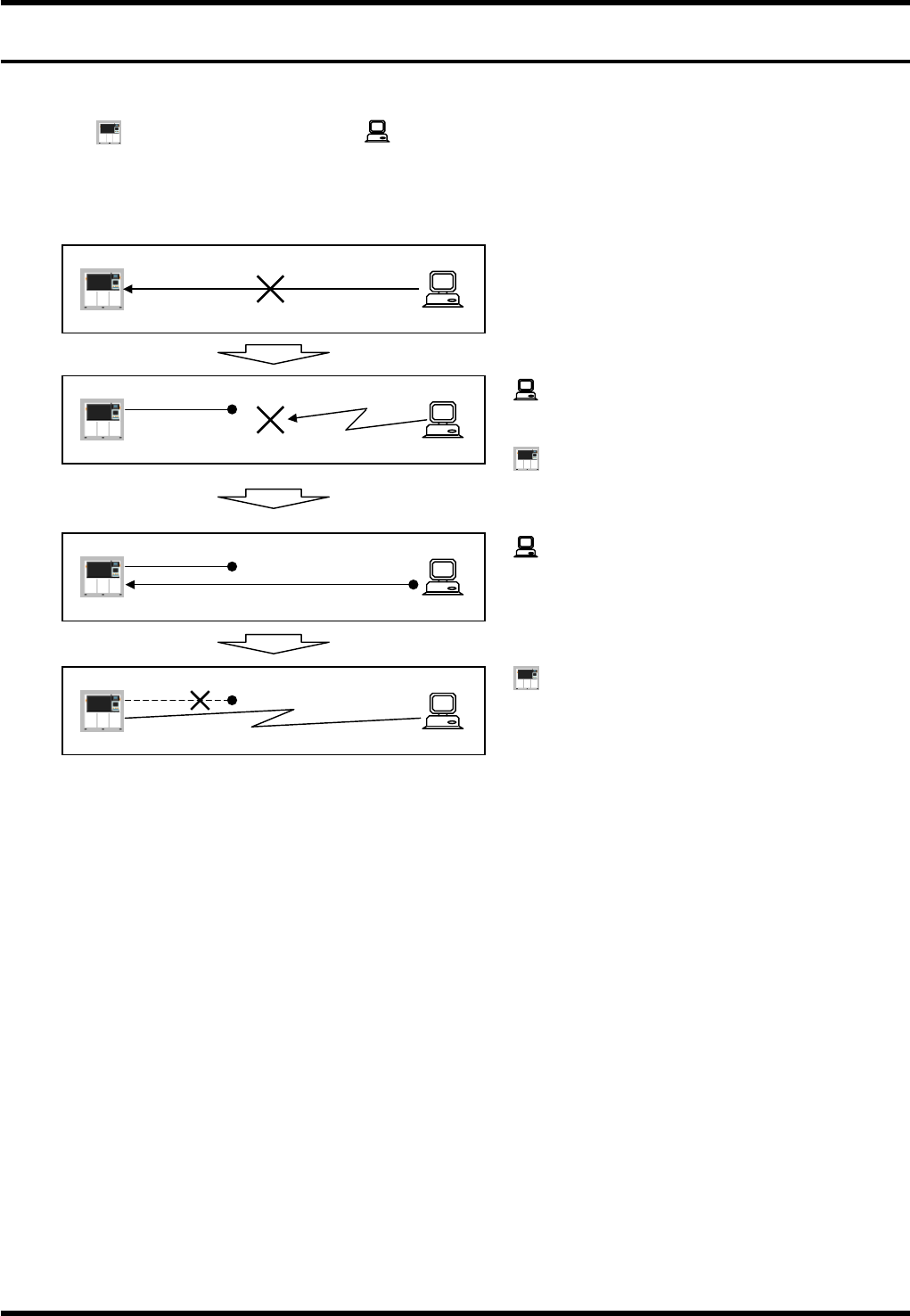

2.6. 通信切断时的处理方法
DA9HCC-4A-201-A0
本节所使用的图形记号的意义
:设备侧
:主机侧 (上位)
2.6.1 在设备侧等待接受信号的状态下电缆被切断时
在设备侧等待接受信号的状态下电缆被切断。
等待接受信号
如送信时检测到电缆被切断时，请关闭连接。
因不能检测到上位的连接结束，所以仍然处于
等待接受信号的状态。
等待接受信号
请要求进行连接。
等待接受信号
要求连接
自动清除前次的连接，对于连接的要求建立新
的连接。
清除前次的连接
新的连接
