- 10 0 - NO TE ( 注記 ) #01 .. ..T YPE M Ｍ 仕様 #02 .. ..T YPE L Ｌ 仕様 *I NS TA LLAT ION POSIT IO N AND D I RE CTI O N V AR Y I F T HE PW B T RAN SF ER RE FER EN CE IS D IFFE RE NT . 基板搬送基準が異なると取付位置、方向が変わります。 RE F.NO NOTE PA …
- 99 -
50.PWB CONVEYOR COMPONENTS(2)
基板搬送関係（２）
B
D
C
42
40
22
21
19
43
41
20
65
24
25
3 4
32
26
68
29
30
28
29
30
28
29
30
28
33
64
31
1
39
31
32
33
29
30
28
35
36
38
26
34
9
9
12
13
11
68
12
13
11
5
66
14
15
16
12
13
11
14
15
16
7
6
12
13
11
18
17
67
D
C
B
A
44
54
48
52
57
55
56
46
55
63
58
55
56
55
57
57
49
49
51
47
57
62
61
61
48
60
59
57
60
59
57
47
49
45
49
53
50
51
47
47
49
52
49
50
A
8
10
8
10
23
2
37
27
27
37
- 100 -
NOTE( 注記 ) #01....TYPE M Ｍ 仕様
#02....TYPE L Ｌ 仕様
*INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 SL-6041492-TN SCREW
座金付き六角穴ボルト
2
2 SM-4040855-SC SCREW
なべ小ねじ Ｍ ４ Ｌ ＝８
2
3
#02
401-14261 RAIL PLATE FL ASM L
レールプレート ＦＬ 組 Ｌ
1
4
#01
401-10198 RAIL PLATE FL ASM
レールプレート ＦＬ 組
1
5 SL-6031492-TN SCREW M3 L=14
座金付き六角穴ボルト Ｍ ３ Ｌ ＝１４
(4)
6 E2012-721-000 ADJUST PLATE アジャストプレート (1)
7 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(2)
8 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(2)
9 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
(2)
10 SM-4040855-SC SCREW
なべ小ねじ Ｍ ４ Ｌ ＝８
(2)
11 E2089-721-0A0 CONVEYOR PULLEY B ASM.
搬送プーリ Ｂ 組
(4)
12 E2055-721-000 PULLEY SPACER
プーリスペーサ
(4)
13 SM-4042501-SC SCREW M4X0.7 L=25
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝２５
(4)
14 WP-0430801-SC WASHER M4
平座金 Ｍ ４
(4)
15 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ ４
(4)
16 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ ４ Ｘ ０．７ １種
(4)
17 400-00828 CONVEYOR RAIL
コンベアレール
(1)
18 400-01048 RAIL PLATE FL(L)
レールプレート ＦＬ（Ｌ）
(1)
19 #01 401-13947 CONVEYOR RAIL M コンベアレール Ｍ (1)
20
#01
SM-6040802-TN SCREW M4X0.7 L=8
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
(1)
21
#01
SL-6031092-TN SCREW M3 L=10
座金付き六角穴ボルト Ｍ ３ Ｌ ＝１０
(3)
22
#01
401-13949 PWB GUIDE M B
ＰＷＢ ガイド Ｍ Ｂ
(1)
23 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
2
24
#02
401-14262 RAIL PLATE FR ASM L
レールプレート ＦＲ 組 Ｌ
1
25
#01
401-10199 RAIL PLATE FR ASM
レールプレート ＦＲ 組
1
26 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
(2)
27 SM-4040855-SC SCREW
なべ小ねじ Ｍ ４ Ｌ ＝８
(2)
28 E2089-721-0A0 CONVEYOR PULLEY B ASM.
搬送プーリ Ｂ 組
(6)
29 E2055-721-000 PULLEY SPACER
プーリスペーサ
(6)
30 SM-4042501-SC SCREW M4X0.7 L=25 なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝２５ (6)
31 WP-0430801-SC WASHER M4
平座金 Ｍ ４
(6)
32 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ ４
(6)
33 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ ４ Ｘ ０．７ １種
(6)
34 400-00828 CONVEYOR RAIL
コンベアレール
(1)
35 E2012-721-000 ADJUST PLATE
アジャストプレート
(1)
36 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(2)
37 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(2)
38 400-01051 RAIL PLATE FR(L)
レールプレート ＦＲ（Ｌ）
(1)
39 SL-6031492-TN SCREW M3 L=14
座金付き六角穴ボルト Ｍ ３ Ｌ ＝１４
(4)
40
#01
401-13947 CONVEYOR RAIL M
コンベアレール Ｍ
(1)
41
#01
SM-6040802-TN SCREW M4X0.7 L=8
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
(1)
42
#01
401-13948 PWB GUIDE M A
ＰＷＢ ガイド Ｍ Ａ
(1)
43 #01 SL-6031092-TN SCREW M3 L=10 座金付き六角穴ボルト Ｍ ３ Ｌ ＝１０ (3)
44 400-00831 PULLEY BRAKET L ASM
プーリブラケット Ｌ 組
1
45 E2157-721-000 PULLEY B
プーリ Ｂ
(1)
46 E2016-715-000 IDLER PULLEY
アイドラプーリ
(1)
47 E2017-715-000 M LINER BUSH
Ｍ ライナブッシュ
(4)
48 E2018-715-000 PULLEY SLEEVE
プーリスリーブ
(2)
49 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ ５
(6)
50 WS-0510002-KN SPRING WASHER M5
ばね座金 Ｍ ５
(2)
51 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ ５ Ｘ ０．８ １種
(2)
52 SM-6052502-TN SCREW
六角穴ボルト
(2)
53 400-00976 PULLEY BRAKET
プーリブラケット
(1)
54 400-00832 PULLEY BRAKET R ASM
プーリブラケット Ｒ 組
1
55 E2017-715-000 M LINER BUSH
Ｍ ライナブッシュ
(4)
56 E2018-715-000 PULLEY SLEEVE プーリスリーブ (2)
57 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ ５
(6)
58 E2157-721-000 PULLEY B
プーリ Ｂ
(1)
59 WS-0510002-KN SPRING WASHER M5
ばね座金 Ｍ ５
(2)
60 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ ５ Ｘ ０．８ １種
(2)
61 SM-6052502-TN SCREW
六角穴ボルト
(2)
62 400-00976 PULLEY BRAKET
プーリブラケット
(1)
63 E2016-715-000 IDLER PULLEY
アイドラプーリ
(1)
64 SL-6031492-TN SCREW M3 L=14
座金付き六角穴ボルト Ｍ ３ Ｌ ＝１４
4
65 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
2
66 SL-6041492-TN SCREW
座金付き六角穴ボルト
2
67 SL-6031492-TN SCREW M3 L=14
座金付き六角穴ボルト Ｍ ３ Ｌ ＝１４
4
68 SL-6041092-TN SCREW
座金付き六角穴ボルト
4
- 101 -

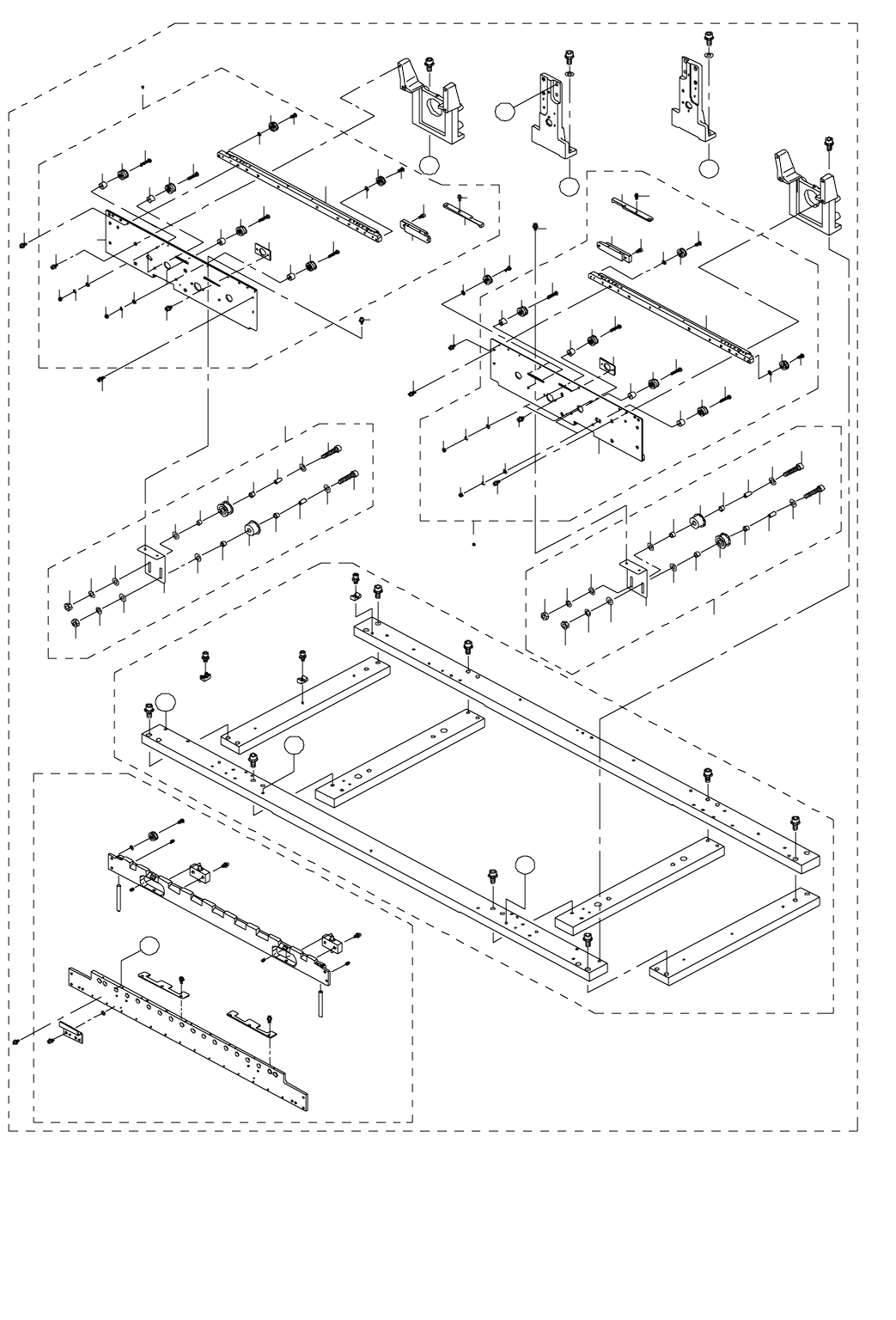

51.PWB CONVEYOR COMPONENTS(3)
基板搬送関係（３）
5
8
8
9
9
8
6
9
A
36 37
53
45
47
48
43 55
42 54
43
55
43
55
43
55
43 55
1 2
B
57
56
43
55
43
55
46
58
40
41
38
39
50
49
53
51
52
50
49
35
34
33
32
17
3
4
31
28
31
29
24
59
14
15
16
18
22
23
21
10
10
27
26
25
21
20
19
B
A
12
13
11
30
30
7
7
7
44
