- 3 - 2 . BA S E FR AM E CO MP ON E NT S (2 ) ベースフレーム関係（２） 38 39 75 A A 74 42 42 42 41 41 41 40 50 51 47 48 47 49 43 44 73 72 71 72 70 69 52 59 89 36 37 18 19 25 24 25 35 24 34 23 22 21 20 26 27 45 46 6 10 3 1 13 12 17 1…
- 2 -
NOTE( 注記 ) #01....TYPE M Ｍ 仕様
#02....TYPE L Ｌ 仕様
#03....FOR EN ＥＮ 用
#04....UNTIL M/C REV.D マシン ＲＥＶ．Ｄ まで
#05....AFTER M/C REV.E マシン ＲＥＶ．Ｅ 以降
#06....OPTIONAL PARTS オプション部品
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 EA-9500B01-00 CABLE BAND 束線バンド 50
2 EA-9500B02-00 CABLE BAND 150 結束バンド１５０ 120
3 HX-0006500-0B CABLE BAND 束線バンド 50
4 HX-0006500-0C CABLE BAND 束線バンド 5
5 HX-0041800-0C SPACER
スペーサ
16
6 E10 35-729-000 ADJU STER FOOT
アジャストフット
4
7 400 -0 0519 BASE FRAME NUT
ベースフレームナット
4
8 E10 44-729-000 -A ADJU STER NUT 36
アジャスタナット３６
4
9 400 -0 0403 ADJU ST BOL T
アジャストボルト
4
10 SM-6126002-TN SCREW M12 L=60
六角穴ボルト Ｍ １２ Ｌ ＝６０
12
11 WS-1220002-KN SPRING WASHER
ばね座金
12
12 WP-1302500-SC WASHER
平座金小形丸 Ｍ １２
12
13 SM-6083002-TN SCREW M8 L=30
六角穴ボルト Ｍ ８ Ｌ ＝３０
24
14 NM-6080002-SC NUT M8 六角ナット Ｍ ８ ２種 12
15 #06 400-13307 FP PUSHER ＦＰ プッシャ 12
16 #06 NM-6080001-SC NUT M8X1.25 六角ナット Ｍ ８ １種 12
17 #03 HK-0429900-7A C AP キャップ 2
18 PS-0400122-KP SPRING PIN スプリングピン 10
19 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
4
20
#03
400-00535 BASEFRAME NUT(EN)
ベースフレームナット（ＥＮ）
4
21
#01
401-14762 HOLE COVER M ASSY
ホールカバー Ｍ 組
1
22
#02
401-14536 HOLE COVER L ASSY
ホールカバー Ｌ 組
1
23 400-94739 HOLE COVER COPLA
ホールカバーコプラ
(1)
24
#02
SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
25 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
26
#02
401-14021 FLUXER HOLE COVER
フラクサホールカバー
(1)
27
#02
401-08665 EXT FRAME HOLE COVER
延長フレームホールカバー
(1)
28 #02 SL-6041092-TN SCREW M4 L=10 座金付き六角穴ボルト Ｍ ４ Ｌ ＝１０ (4)
29 401-08337 FAN BR ファンブラケット 4
30 #04 400-92440 BASIC FAN ASM ファン組 4
31 SL-4033591-SC SCREW M3X35 セムスねじ 12
32 WP-0320501-SC WASHER M3 平座金 ３．２ Ｘ ７ Ｘ ０．５ 4
33 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ ３ Ｘ ０．５ １種
4
34 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ ６ Ｌ ＝１２
8
35 401-13993 SMEMA BR ASM
スメマブラケット組
1
36 400-94462 IF PANEL L
ＩＦ パネル Ｌ
(1)
37 SL-4030881-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ ３ Ｌ ＝８
(4)
38 401-10047 SMEMA IN CABLE ASM
スメマ Ａ ＩＮ ケーブル組
(1)
39 SL-6061292-TN SCREW
座金付き六角穴ボルト
2
40
#03
HK-0429901-4A C AP
キャップ
1
41
#04
401-14758 MTC IF PANEL-R ASM
ＭＴＣ ＩＦ パネル− Ｒ 組
1
42
#05
401-36235 MTC_IF_PANEL-R_ASM
ＭＴＣ ＿ ＩＦ ＿パネル− Ｒ ＿組
1
43 401-10047 SMEMA IN CABLE ASM スメマ ＩＮ ケーブル組 (1)
44 SL-4030881-SC SCREW M3 L=8 座金付きなべ小ねじ Ｍ ３ Ｌ ＝８ (8)
45 401-20296 EPV_HOLE_COVER ＥＰＶ ホールカバー (1)
46 PX-9500010-00 PLUG 止栓 (1)
47 401-09923 MTC PWR WIRE R ASM
ＭＴＣ 電源 Ｒ ケーブル組
(1)
48 400-46640 USB BRACKET
ＵＳＢ ブラケット
(1)
49 400-44522 USB RELAY CABLE
ＵＳＢ 延長ケーブル
(1)
50 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(2)
51 HK-0651200-80 CONNECTOR
モジュラー
(1)
52 SM-4860501-SB SCREW M2.5 L=5
なべねじ Ｍ ２．６ Ｌ ＝５
(2)
53 HX -00326 00-0A GRO MMET
ドームプラグ
(1)
54
#05
SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
(2)
55
#05
401-33969 MTC POWER CABLE R ASM
ＭＴＣ 電源束線組
(1)
56 401-20294 IF_PANEL_R_EPV
ＩＦ パネル Ｒ ＿ ＥＰＶ
(1)
57 #04 401-14759 MTS IF PANEL-L ASM ＭＴＳ ＩＦ パネル− Ｌ 組 1
58 #05 401-36236 MTS_IF_PANEL-L_ASM ＭＴＳ ＿ ＩＦ ＿パネル− Ｌ ＿組 1
59 PX-9500010-00 PLUG 止栓 (1)
60 SM-4860501-SB SCREW M2.5 L=5 なべねじ Ｍ ２．６ Ｌ ＝５ (2)
61 401-14123 MTS IF PANEL
ＭＴＳ ＩＦ パネル
(1)
62 401-09922 MTC PWR WIRE L ASM
ＭＴＣ 電源 Ｌ ケーブル組
(1)
63 SL-4030881-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ ３ Ｌ ＝８
(4)
64 PJ-2 3000 62-00 U NION
隔壁用ユニオン
(1)
65
#05
PJ-3 0406 00-04
隔壁エルボ
(1)
66
#05
401-33968 MTS POWER CABLE L ASM
ＭＴＳ 電源束線組
(1)
67
#03
400-00404 ADJUST BOLT(EN)
アジャストボルト（ＥＮ）
4
68 401-14025 CEILING COVER
シーリングカバー
1
69 SL-6041492-TN SCREW
座金付き六角穴ボルト
5
70 HX-0029400-00 FIXED BASE
固定ベース
4
71 SL-4030681-SC SCREW M3 L=6 座金付きなべ小ねじ Ｍ ３ Ｌ ＝６ 4
72 SL-6061292-TN SCREW 座金付き六角穴ボルト 4
73 401-08661 BANK PCB BR バンク基板ブラケット 2
74 400-66568 BANK PCB ASM バンク基板組 2
75 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
32
76
#03
HK-0429901-4A C AP
キャップ
1
77
#04
E6600-729-000 ADJUST FOOT N
アジャストフット Ｎ
4
78
#04
SM-6082502-TN BOLT
六角穴ボルト
12
79
#04
400-13306 FLICTION PLATE
フリクションプレート
12
80
#04
SM-1030801-SC SCREW M3 L=8
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝８
36
81 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ ３ Ｘ ６
2
82 400-95126 MTC MTS I/F BR CABLE ASM
ＭＴＣ ＭＴＳ Ｉ ／ Ｆ ブラケットケーブル組
1
83 PJ-3 0406 00-04 PARTI TI ON E LBOW
隔壁エルボ
1
84 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ ６ Ｌ ＝１２
4
85 400-52570 BASE RUBBER ベースラバー 2
86 401-08664 CEILING COVER EX シーリングカバー延長 1
87 SL-6040892-TN SCREW M4 L=8 座金付き六角穴ボルト Ｍ ４ Ｌ ＝８ 3
88 E1038-871-000 PLATEN LOCK CAM SCREW プラテン ロックカム スクリュウ 5
89 HM-0003300-30 FINGER GUARD
フィンガーガード
1
90 401-08337 FAN_BR
ファン＿ ＢＲ
1
91
#04
400-92440 BASIC FAN ASM
ファン組
1
92 SL-4033591-SC SCREW M3X35
セムスねじ
4
93 WP-0320501-SC WASHER M3
平座金 ３．２ Ｘ ７ Ｘ ０．５
2
94 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ ３ Ｘ ０．５ １種
2
95 HM-0003300-30 FINGER GUARD
フィンガーガード
1
96 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
2
97
#05
401-33768 DC FAN
ＤＣ ファン
5
- 3 -
2. BASE FRAME COMPONENTS(2)
ベースフレーム関係（２）
38 39
75
A
A
74
42
42
42
41
41
41
40
50
51
47 48
47
49
43 44
73
72
71
72
70
69
52
59
89
36
37
18 19
25
24
25
35
24 34
23
22
21
20
26 27
45 46
6
10
3
1
13
12
17
16
16
4
14
11
9
9
7
5
2
53
64
8
78
79
86
86
88
84 85
82 83
80 81
66
63
67
15
63
62 68
61
65
60
58
57
56
55
54
76
77
17
16
17
16
16
16
16
30
28
29
33
31
32
25
24
25 35
24 34
87
- 4 -

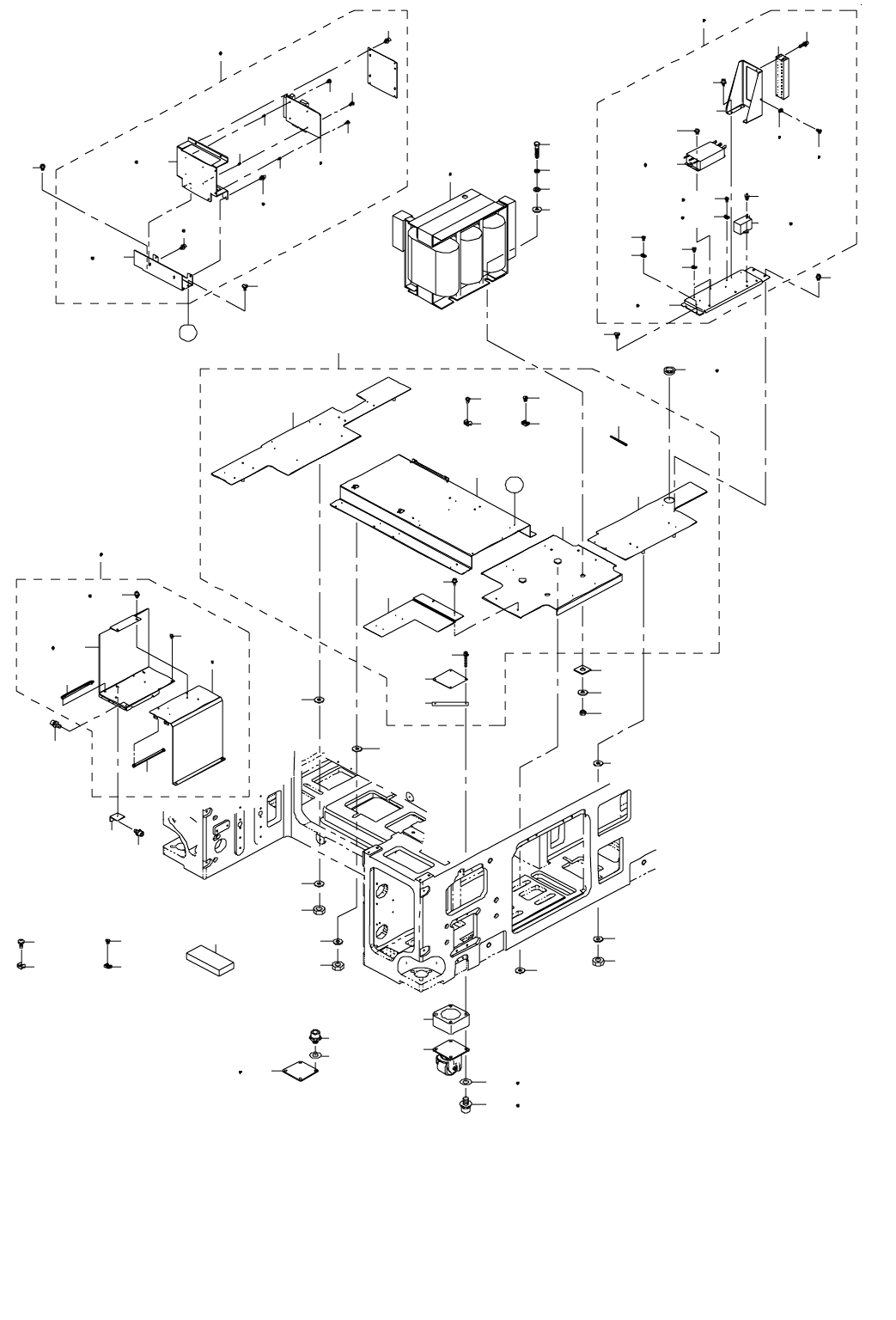

NOTE( 注記 ) #01....FOR EN,ST(950MM OPTIONAL PARTS) ＥＮ，ＳＴ（９５０ ＭＭ オプション部品）用
#02....OPTIONAL PARTS オプション部品
#03....FOR ST(OPTIONAL PARTS) ＳＴ（オプション部品）用
#04....FOR EN ＥＮ 用
#05....UNTIL M/C REV.D マシン ＲＥＶ．Ｄ まで
#06....AFTER M/C REV.E マシン ＲＥＶ．Ｅ 以降
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-14535 BASE PLATE ASSY
ベースプレート組
1
2 401-14022 BASE PLATE L ベースプレート Ｌ (1)
3 401-08556 BASE PLATE C
ベースプレート Ｃ
(1)
4 HX-0066900-0A GROMMET
グロメット
(0.07)
5 401-14019 BASE PLATE TRANS
ベースプレートトランス
(1)
6 401-08555 BASE PLATE RR
ベースプレート ＲＲ
(1)
7 HX-0055700-00 TIE MOUNT タイマウント (6)
8 HX-0029400-00 FIXED BASE
固定ベース
(8)
9 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(14)
10 401-08554 BASE PLATE FR
ベースプレート ＦＲ
(1)
11 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
12 400-94549 HOLE COVER ホールカバー (4)
13 400-98142 CH NUT PLATE
ＣＨ ナットプレート
(4)
14 SL-6043092-TN BOLT
座金付き六角穴ボルト
(8)
15
#03
WP-1052001-SC WASHER 10,5X21X2
平座金みがき丸 Ｍ １０
16
16 400-94475 BP WASHER
ＢＰ ワッシャー
38
17 NM-6100001-SC NUT M10X1.5 六角ナット Ｍ １０ １種 18
18
#05
401-14750 AC INPUT UNIT
ＡＣ インプットユニット
1
19
#06
401-33952 AC INPUT UNIT
ＡＣ 入力ユニット
1
20 401-14740 BLOCK TERMINAL PLATE
ブロックターミナルプレート
(1)
21 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
(4)
22 HK-0699501-10 BLOCK TERMINAL 端子台 (1)
23 SL-6041642-TN SCREW M4 L=16
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
(2)
24
#05
HX-0029400-00 TIE MOUNT
タイマウント
(5)
25
#05
SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(5)
26
#05
401-14739 AC POWER PLATE
ＡＣ パワープレート
(1)
27 #06 401-34566 AC_POWER_PLATE ＡＣ パワープレート (1)
28
#05
HN-0023700-00 NOISE FILTER
ノイズフィルタ
(1)
29
#06
HN-0037400-00 NOISE FILTER
ノイズフィルタ
(1)
30 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(4)
31
#05
401-13715 AC INPUT NO.08 CABLE ASM
ＡＣ 入力ユニット ＮＯ．０８ ケーブル組
(1)
32 #06 401-33964 LF CAPACITOR ASM ラインフィルタ接続コンデンサ組 (1)
33 SL-4041091-SC SCREW M4 L=10
なべ小ねじセムス Ｍ ４ Ｘ ０．７ Ｌ ＝１０
(1)
34
#06
HX-0029400-00 FIXED BASE
固定ベース
(2)
35
#06
SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(2)
36 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
2
37 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
2
38 #05 401-14764 REAR PCB UNIT リア基板組 1
39
#06
401-35631 REAR_PCB_UNIT
リア＿基板＿組
1
40
#05
400-48082 SUPER INPAUSE BOARD
スーパーインポーズボード
(1)
41 HX-0035400-0S SPACER
スペーサ
(6)
42 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(6)
43 #05 401-08316 PCB SET STAND 基板セットスタンド (1)
44
#06
401-34637 PCB_SET_STAND
ＰＣＢ セットスタンド
(1)
45
#05
401-08317 PCB SUPPORT
基板サポート
(1)
46
#06
401-34638 PCB_SUPPORT
ＰＣＢ サポート
(1)
47 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
(4)
48 #06 SL-6040892-TN BOLT 座金付き六角穴ボルト (2)
49
#06
E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(2)
50
#06
401-29641 SUPER IMPOSE BOARD
スーパーインポーズボード
(1)
51 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(4)
52 400-94474 TRANS BOLT
トランスボルト
2
53 HX-0018800-0F CORD BUSH コードブッシュ 1
54 HX-0055700-00 TIE MOUNT
タイマウント
6
55 SM-4061201-SC SCREW M6 L=12
なべ小ねじ Ｍ ６ Ｌ ＝１２
6
56 400-80833 SPONGE
スポンジ
16
57 HX-0029400-00 FIXED BASE
固定ベース
32
58 SM-4040601-SC SCREW M4X0.7 L=6 なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６ 32
59
#05
401-13682 TRANSFOMER
トランス
1
60
#02
400-94543 CASTER 3020
キャスター３０２０
4
61
#03
400-94544 CASTER PLATE
キャスタープレート
4
62
#01
SL-6102042-TN SCREW
座金付き六角穴ボルト
16
63 #01 WP-1052001-SC WASHER 10,5X21X2 平座金みがき丸 Ｍ １０ 32
64
#04
HX-0057900-00 PERFECT ROCK
パーフェクトロック
1
65
#01
400-94545 CASTER PLATE EN
キャスタープレート ＥＮ
4
66
#01
400-00406 CASTER SPACER(EN)
キャスタースペーサ（ＥＮ）
4
67
#01
SL-6104042-TN BOLT
座金付き六角穴ボルト
16
68 #03 SL-6103542-TN SCREW M10 L=35 座金付き六角穴ボルト Ｍ １０ Ｌ ＝３５ 16
69 WS-1220002-KN SPRING WASHER
ばね座金
2
70 WP-1302501-SC WASHER 13X24X2.5
平座金 １３ Ｘ ２４ Ｘ ２．５
2
71 400-44814 WASHER PLATE
小型角座金
4
72
#05
400-94475 BP WASHER
ＢＰ ワッシャー
4
73 NM-6120001-SC NUT M12X1.75 TYPE1 六角ナット Ｍ １２ Ｘ １．７５ １種 4
74 E1038-871-000 PLATEN LOCK CAM SCREW プラテン ロックカム スクリュウ 2
75 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
2
76 400-94471 BASE SUPPORT
ベースサポート
2
77 SL-6061292-TN SCREW
座金付き六角穴ボルト
4
78
#05
401-14760 PCB BOX UNIT
基板ボックスユニット
1
79 #06 401-35775 PCB_BOX_UNIT 基板ボックス＿ユニット 1
80
#05
401-14012 PCB BOX BASE
基板ボックスベース
(1)
81
#06
401-47521 PCB_BOX_BOTTOM
基板ボックスボトム
(1)
82
#05
401-14013 PCB COVER L
基板カバー Ｌ
(1)
83
#06
401-47522 PCB_BOX_UPPER
基板ボックスアッパー
(1)
84 #05 SL-6040892-TN SCREW M4 L=8 座金付き六角穴ボルト Ｍ ４ Ｌ ＝８ (6)
85
#06
SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
86 HX-0002600-0A BASE PARTS
基板パーツ
(4)
87
#06
SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(2)
88 SL-6061492-TN SCREW M6 L=14
座金付き六角穴ボルト Ｍ ６ Ｌ ＝１４
2
89 #06 401-35052 TRANSFORMER トランス 1
